柴油發動機橢圓度同心度測量系統
測量功能:整圓同心度測量、半圓同心度測量、橢圓度測量、直線度測量,實時調整顯示,溫度測量、報表打印
EASY-LASER E950-A主要用于柴油發動機(例如曲軸和凸輪軸軸承)、變速箱、壓縮機和類似應用。在機床中定位工件也是一種合適的應用。
EASY-LASER E950-B主要用于帶有艉軸管、支撐軸承、齒輪箱和發動機的船舶上的螺旋槳軸安裝。
直線度 橢圓度 同心度測量
擴展功能
軟腳測量、水平\垂直對中、機組測量、平面度、平行度、偏移和角度、偏置軸對中、皮帶輪對中、振動測量、垂直度
5.7 英寸彩色顯示屏
中文3D操作界面
測量距離40米
孔徑測量范圍:140-4000mm
激光直徑:6 mm
防護等IP65設計
顯示分辨率:0.001mm
測量誤差:±1%
測量全孔和半孔、多點測量、橢圓度測量、適合計算波紋(短和長)
可以隨時添加和刪除測量點,測點數目可達999個

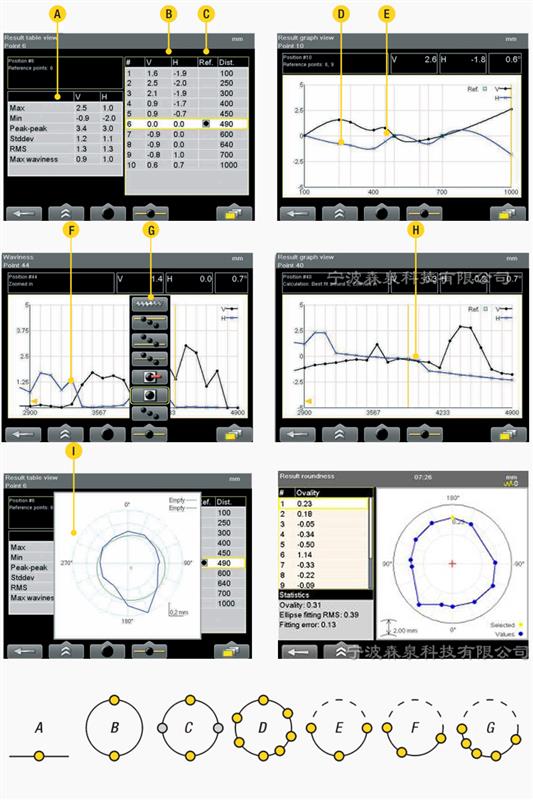

測量結果:測量完成后,任意選擇二點構成直線作為基準線,系統將自動計算其它點相對該基準線的偏移量。彩屏清晰顯示圖形及數據?,F(xiàn)場直接對測量結果進行評估。
Pos Ref Inner(內圈) Outer(外圈)
------------------------------------------------------------
1 Ref 0.05 0.00
2 0.08 0.03
3 0.12 0.09
4 0.14 0.10
5 0.14 0.09
6 0.10 0.07
7 0.06 0.07
8 Ref 0.05 0.00
9 0.05 0.03
10 0.05 0.02
11 0.06 0.05
12 0.07 0.06
13 0.07 0.06
14 0.04 0.04
15 0.04 0.02
16 Ref 0.04 0.00
------------------------------------------------------------
(注:此法蘭工藝只能打磨)
(1) 工藝只加墊片, 則選高三點為基準,其余數據全為負值,負多少,則加多少墊片。
(2) 工藝只能打磨,則選低三點基準,其余數據為正值,正多少,則打磨多少。
(3) 工藝既可加墊片,又可打磨,則可優化自動選三點基準,使其加工量小。
(4) 關鍵點在中央?yún)^(qū),則可選取中央?yún)^(qū)為基準。
(5) 關鍵點在邊緣區,則可選邊緣區為基準。
(6) 數據結果有平面度有效值,偏差峰峰值,平均平面,標準等參數供選取。
Num Ref Ver(高低) Hor(左右) 位置
-------------------------------------------------------------------------
1 Ref 0.000 0.000 后美人架后端
2 -3.289 -0.509 后美人架端
3 -3.855 -0.352 美人架后端
4 -1.219 2.528 美人架端
5 -1.175 3.568 艉軸管
6 -1.422 2.541 后支點軸承
7 1.012 -2.514 支點軸承
8 0.098 0.231 推力軸承后端
9 0.148 -0.009 推力軸承端
10 Ref 0.000 0.000 柴油機輸出端
-------------------------------------------------------------------------
Max 1.012 3.568
Min -3.855 -2.514
從上面數據可以清晰看出,每個位置的高低方向,左右方向的偏差量和偏差方向.從圖形可以看出變化趨勢
另外,在柴油機曲軸孔維修時,也可以用激光技術來測量曲軸孔同心度,方法更加簡單.
