浮標式氣動量?jī)x設置使用說明
浮標式氣動量?jī)x操作方法
1 準備操作前的準備工作:
1.1 清洗干凈配套的測量頭及校對規,按要求接到量?jī)x的出氣接頭上。
1.2 干凈干燥壓縮空氣氣源。使用我公司生產的 QGL-3A 型高精度空氣濾裝置,完能達到使用果。
2 調整:調整方法隨著測量方式略有區別,二種基本方法如下。
2.1 氣內測校(是氣動內徑測量頭及校對規的簡稱)

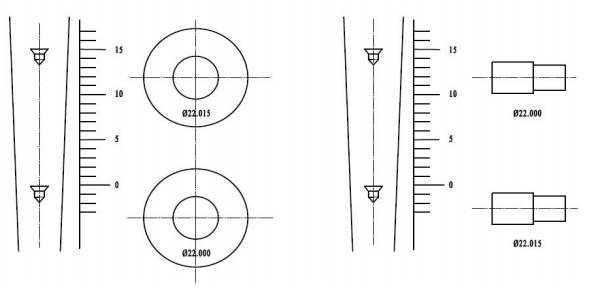

用內徑測量頭及上、下限校對規的實際差值進行放大倍數和零位的調整。先將下限校對規(設為Ф22.000)套入測量頭上,使噴嘴位于校對規的中部,調節零位旋鈕使浮標處于“0”位。換上上限校對規(設為Ф22.015),如浮標在刻度尺“15”的上或下方,則需右或左旋倍數旋鈕,將浮標旋到“15”下或上方,再用零位旋鈕將浮標調到與“15”平齊,如此反復用上、下限校對規調節放大倍數旋鈕和零位旋鈕,達到浮標別正確位于“0”和“15”時為止。(也可設為零下“5”至零上“10”或?qū)ΨQ公差)零位的調整,以浮標指示的零位與被測尺寸的零位重合為方便,但實際測量中是很靈活的:如 2000 倍浮標式氣動量?jī)x,測量孔Ф27 +0.07 0 時,就無法用刻度尺的“0”作為讀數的零位,而須以零下“30”作為零位,以零下“30”至零上“40”作為讀數區間(也可用零下“40”至零上“30”或其它)。謹記:只須零上與零下的范圍為公差帶寬 70 即可,無須計較零上零下為多少。
