法蘭平面度測量系統
5.7 英寸彩色顯示屏
中文3D操作界面
多種報告形式
采用雙向點激光技術 多點測量
測量距離40米
激光直徑:6 mm
防護等級IP65設計
測量精度:0.001mm
測量誤差:±1%
內置鋰電池 工作時長30小時
內存:大于100000組數據
激光發射器D22可用于測量平面度、直線度、垂直度、水平度和平行度。

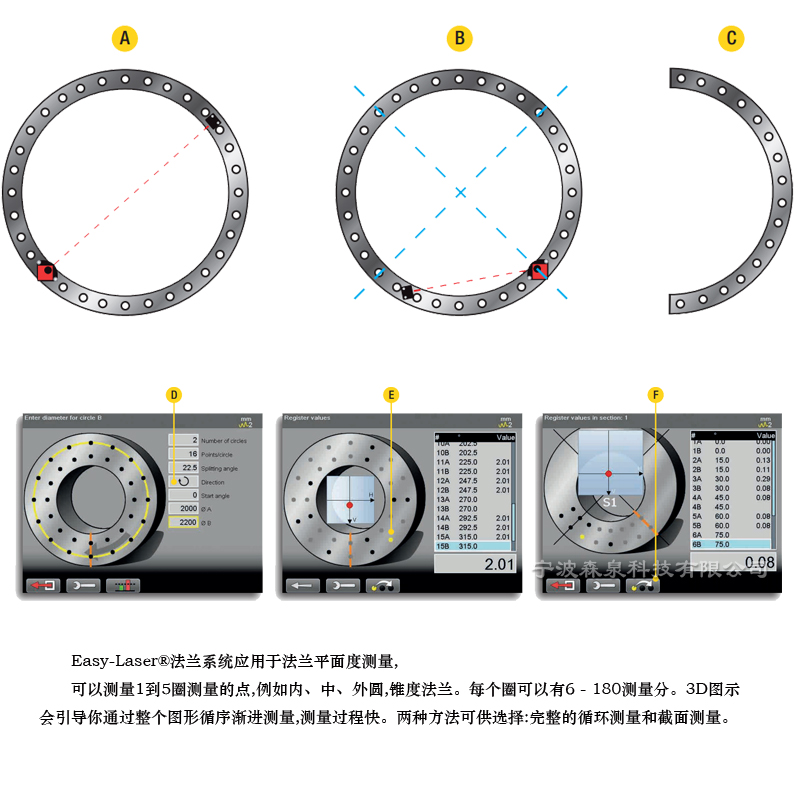

可以測量 1 到 5 圈測量點,例如內圈、中圈和外圈,查看法蘭的錐度。每個圓圈可以有 6-180 個測量點。以圖形方式逐步引導您完成整個測量,從而加快測量過程。提供三種方法:全圓測量、截面測量和局部測量。
現場直接評估
法蘭測量完成后,對數字進行解釋。Easy-Laser? 法蘭系統操作簡單。可以在現場進行操作,而不需要另外到電腦上分析??梢允褂貌煌挠?jì)算設置來評估結果,例如“三點參考”、“合適擬合”或“全正”。結果通過真正的 3D 圖形顯示。
在現場直接顯示分析結果
提高工作效率。三維圖像顯示立即測量。
可以生成PDF
包含圖表和報告
直接測量數據

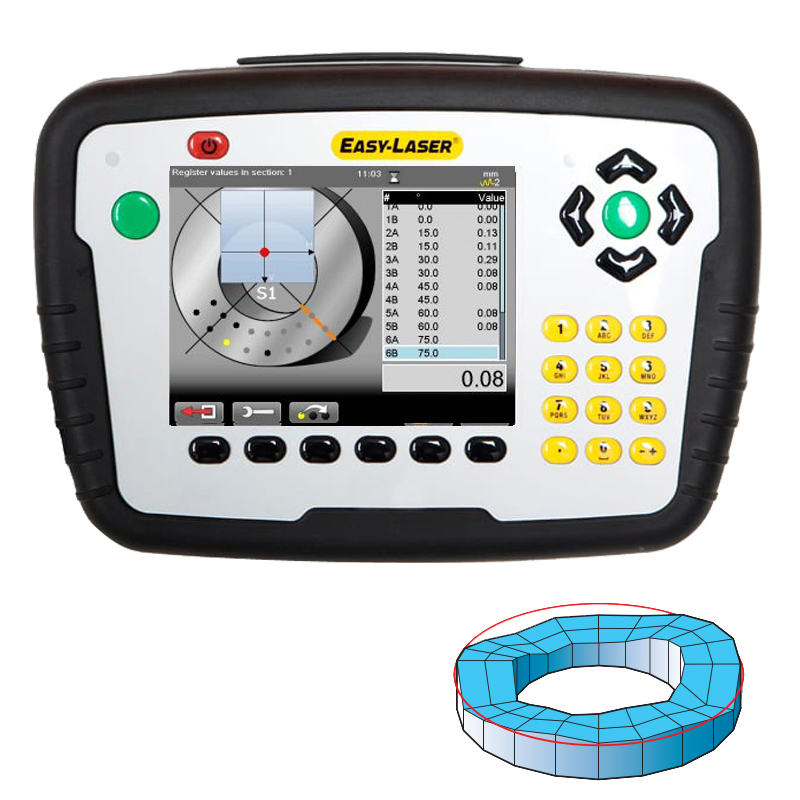

測量系統的顯示裝置。

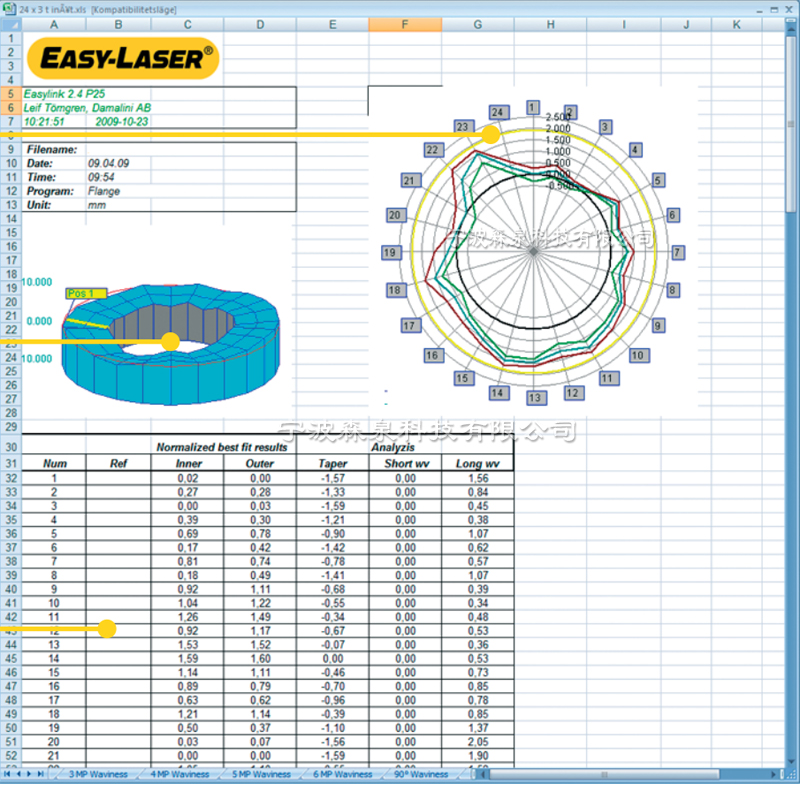

測量數據生成報表
配置:
1 激光發射器 D22
1 探測器 E7
1 顯示單元 E51
1個BT無線單元
1 電纜 2 m
1 電纜 5 m(延長)
1 電纜支架
1 激光發射器的安全帶
3 粗對準目標
1 帶可轉動頭的磁鐵底座
1 組桿(6x60 毫米,6x120 毫米)
1 手冊
1 快速手冊
1 卷尺 5 m
1 個 USB 記憶棒(帶文檔 + EasyLink? 程序)
1 根 USB 電纜
1 個電池充電器(100–240 V AC)
2 節電池 Alcaline R14
1 工具箱
1 光學清潔布
1 個手提箱
機翼翼根法蘭平面度測量,風電塔筒法蘭的平面度,兩個塔法蘭平行度
法蘭平面內傾度,風車塔架平面度,機翼和輪轂平面度
塔架底座等法蘭平面度,法蘭平整度測量方法
