軸承座同心度測量方法

2022-04-08 1126

軸承座同心度測量方法

測量功能:整圓同心度測量、半圓同心度測量、橢圓度測量、直線度測量,實時調整顯示,溫度測量、報表打印

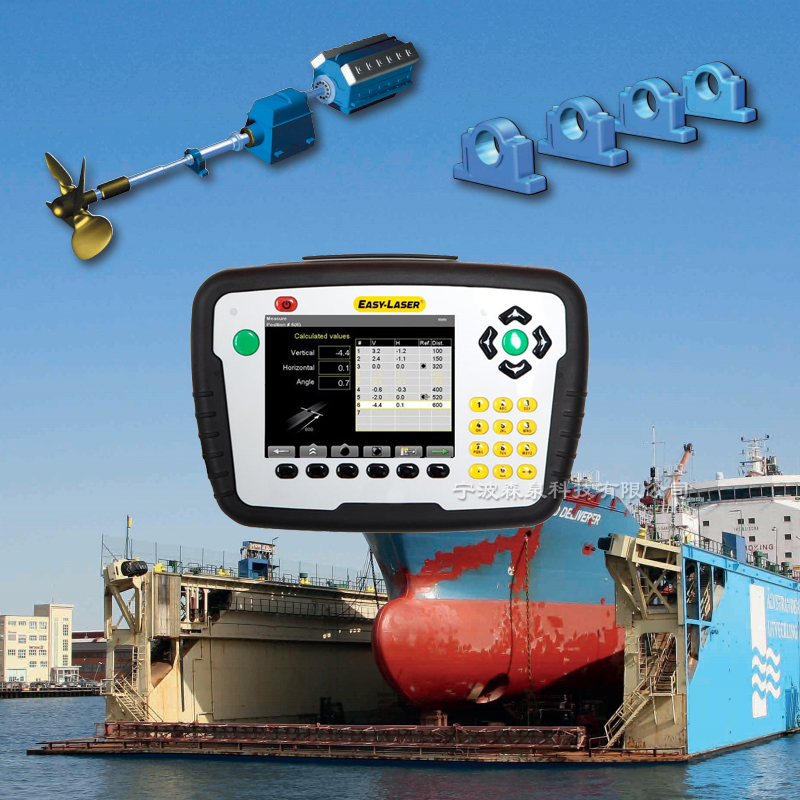

EASY-LASER E950-A主要用于柴油發動機(例如曲軸和凸輪軸軸承)、變速箱、壓縮機和類似應用。在機床中定位工件也是一種合適的應用。

EASY-LASER E950-B主要用于帶有艉軸管、支撐軸承、齒輪箱和發動機的船舶上的螺旋槳軸安裝。

直線度  橢圓度 同心度測量

擴展功能

軟腳測量、水平\垂直對中、機組測量、平面度、平行度、偏移和角度、偏置軸對中、皮帶輪對中、振動測量、垂直度




5.7 英寸彩色顯示屏

中文3D操作界面

測量距離40米

孔徑測量范圍:140-4000mm

激光直徑:6 mm

防護等級IP65設計

顯示分辨率:0.001mm

測量誤差:±1%

測量全孔和半孔、多點測量、橢圓度測量、適合計算波紋(短和長)

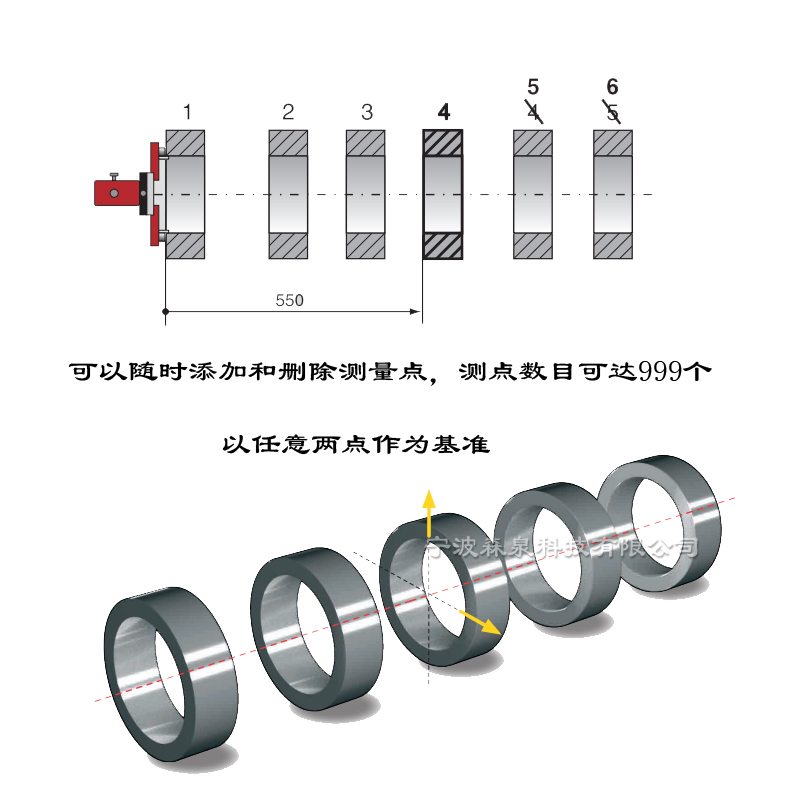

可以隨時添加和刪除測量點,測點數目可達999個

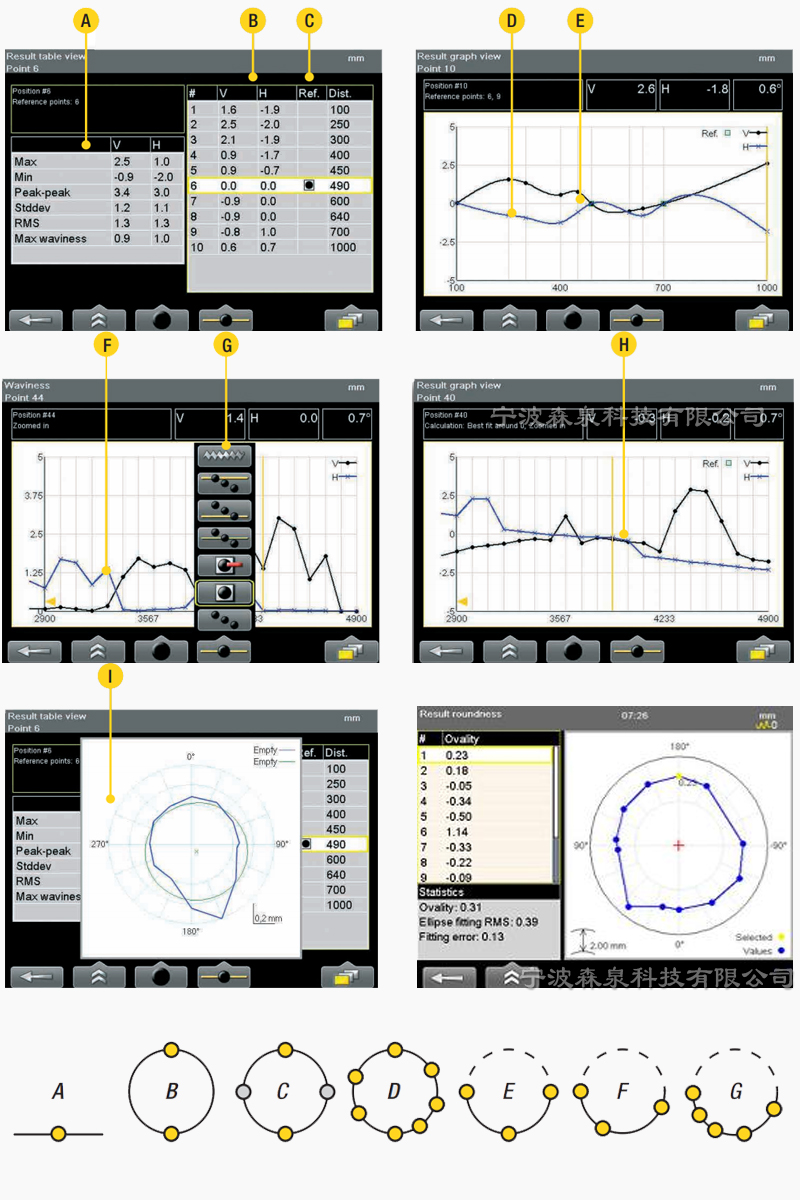

測量結果:測量完成后,任意選擇二點構成直線作為基準線,系統將自動計算其它點相對該基準線的偏移量。彩屏清晰顯示圖形及數據?,F(xiàn)場直接對測量結果進行評估。

Pos   Ref          Inner(內圈)   Outer(外圈)

 ------------------------------------------------------------

 1           Ref           0.05         0.00

 2                        0.08         0.03

 3                        0.12         0.09

 4                        0.14         0.10

 5                        0.14         0.09

 6                        0.10         0.07

 7                        0.06         0.07

 8           Ref           0.05         0.00

 9                        0.05         0.03

 10                       0.05         0.02

 11                           0.06         0.05

 12                       0.07         0.06

 13                       0.07         0.06

 14                       0.04         0.04

 15                       0.04         0.02

 16          Ref           0.04         0.00

 ------------------------------------------------------------

(注:此法蘭工藝只能打磨)





(1)     工藝只加墊片, 則選最高三點為基準,其余數據全為負值,負多少,則加多少墊片。

(2)     工藝只能打磨,則選最低三點基準,其余數據為正值,正多少,則打磨多少。

(3)     工藝既可加墊片,又可打磨,則可優化自動選三點基準,使其加工量最小。

(4)     關鍵點在中央?yún)^(qū),則可選取中央?yún)^(qū)為基準。

(5)     關鍵點在邊緣區,則可選邊緣區為基準。

(6)     數據結果有平面度有效值,偏差峰峰值,平均平面,標準等參數供選取。




Num Ref      Ver(高低)      Hor(左右)        位置

-------------------------------------------------------------------------

1   Ref      0.000            0.000       后美人架后端

2           -3.289          -0.509       后美人架前端

3           -3.855          -0.352       前美人架后端

4           -1.219           2.528       前美人架前端

5           -1.175           3.568       艉軸管

6           -1.422           2.541       后支點軸承

7            1.012           -2.514       前支點軸承

8            0.098            0.231       推力軸承后端

9            0.148           -0.009       推力軸承前端

10  Ref      0.000            0.000       柴油機輸出端

-------------------------------------------------------------------------

Max        1.012          3.568

Min        -3.855        -2.514

從上面數據可以清晰看出,每個位置的高低方向,左右方向的偏差量和偏差方向.從圖形可以看出變化趨勢

另外,在柴油機曲軸孔維修時,也可以用激光技術來測量曲軸孔同心度,方法更加簡單.

軸承座同心度測量,軸承支座直線度測量,大梁直線度測量,柴油機孔同心度測量,壓縮機孔同心度測量

曲軸孔安裝同心度測量,凸輪軸孔安裝同心度測量,齒輪箱和尾軸同心度測量,船舶艉軸螺旋漿同心度測量

往復式壓縮機的曲軸孔同心度測量,氣缸頭 十字頭滑道和中間體同心度測量,大型電機軸承座的同心度測量

冷床曲軸孔同心度測量,TRT軸封半圓同心度測量,風電塔筒同心度測量,鐵路機車柴油機曲軸孔同心度測量

造船艉軸孔同心度測量,柴油機曲軸孔同心度測量,汽輪機隔板同心度測量,小型汽輪機同心度測量

煙機透平的半圓同心度測量
