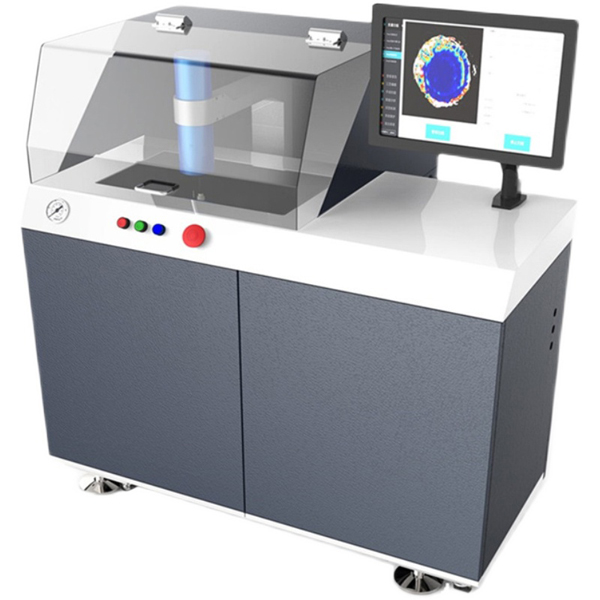

金剛石超聲掃描顯微鏡YTS110

2022-01-20 1533

  通用型——經過了6代迭代優化,設計成熟,滿足半導體、集成電路、IGBT模組、低壓電器、金剛石刀具等多個行業的普遍應用需求。

超聲掃描顯微鏡YTS110應用:

1、IC塑料封裝:集成電路行業檢測

①自動識別封裝缺陷
②封裝分層檢測
③封裝內部結構、斷層檢測

2、功率電子器件塑料封裝
①分層,空洞檢測
②封裝分層檢測

3、功率電子裝片、粘片、連續爐焊
①焊接空洞 壓片翹片、面包片、硅片裂紋
②粘片質量檢測
③熱沉焊接質量檢測

4、金剛石材料缺陷檢測

5、熔斷器焊接點檢測/銅箔與黃銅的點焊

6、復合材料內部氣孔斷層檢測


主要配置:

高度集成的設計理念;

懸臂式三軸運動臺、全封閉防護;
萬能夾具、一鍵校準、遠程協助等;
自動上下水及水循環凈化系統;







產品參數:

1.工作電源:220V/50Hz,2KW;
2.最大掃描范圍:350mm×200mm×110mm;
3.整機尺寸:1350mm×950mm×1300mm;
4.探頭頻率范圍:1~50MHz;(標配,可升級至230MHz);
5.圖像推薦分辨率:0.5um ~ 4000um;
6.典型掃描耗時:<70s (測試條件:掃描區域10mmX10mm,分辨率50um);
7.最大掃描速度: 300mm/s;最大掃描加速度:0.8m/s2;
8.運動臺定位精度:X/Y向<±0.5um,Z向<±10um;重復定位精度:X/Y向<±0.01mm,Z向<±0.02mm;
9.每通道可調增益:-13~66dB;(標配,可升級);脈沖重復頻率:5kHz;(標配,可升級)。
