氣動量儀內徑測量頭

2021-12-07 1519

  內徑測量頭一般有手持式的臺式的,臺式的用于一些小型零件的快速測量。測量精度快,穩定性能高。

通用有盲孔和通孔之分,盲孔的氣孔都是在底部,通孔氣孔在測量頭中間。

定制被測孔徑:φ3-φ200mm ,可根據客戶不同孔徑的要求,可設計為單截面,雙截面,三截面,矩形等。

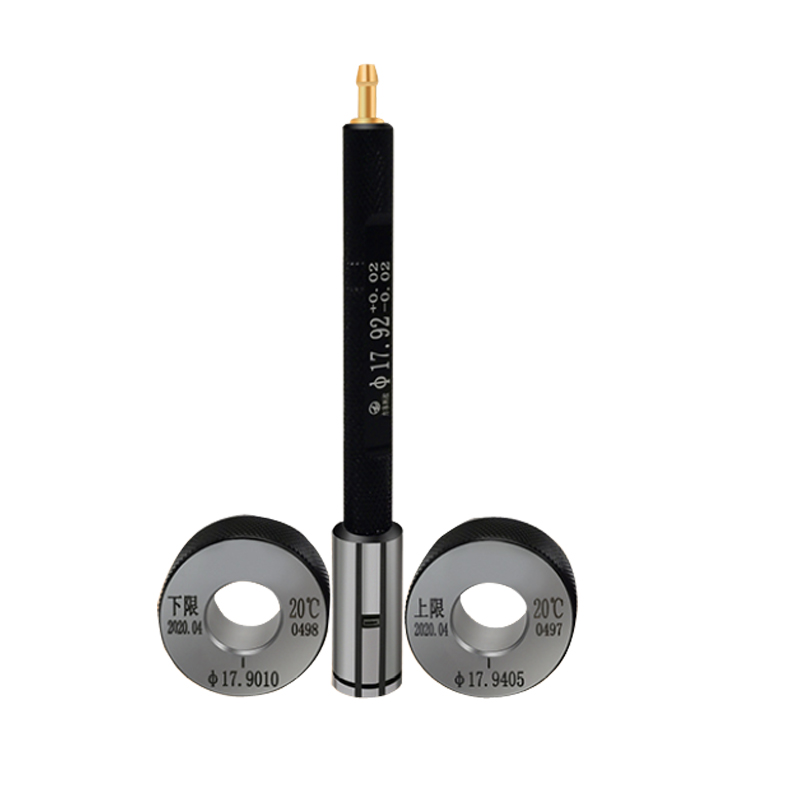

1 手持式氣內測校是用常規測量孔徑的產品,與氣動量儀配套使用。
2 被測孔徑:φ3-φ200mm ,可根據客戶不同孔徑的要求,可設計為單截面,雙截面,三截面,矩形等。
注:當被測量長度超過70mm時,應注明孔的長度以便選配合適的手柄。


氣動量儀內徑測量頭選用氣內測校的常識:

氣動產品名稱規格范圍被測孔長度使用說明
氣動通孔內徑Φ3-Φ150>6.5MM通孔 與氣動量儀配套,用于常規通孔測量
氣動盲孔內徑Φ3-Φ150>8MM盲孔 階梯孔與氣動量儀配套,用于常規盲孔測量
氣動淺盲孔內徑Φ3-Φ100>5MM淺盲孔 階梯孔與氣動量儀配套,用于常規淺孔測量

三截面內徑同時測量:可以同時測量內孔中不同位置的尺寸



備注:當孔深小于5MM,大于3MM的情況下 選用非標矩形測頭,根據客戶的圖紙要求設計不同的測量方案,具體測頭選用可聯系我司技術人員,以免造成不必要的損失,以上只供參考
