如何檢測橡膠擠出機螺桿直線度
橡膠擠出機螺桿不成一條直線會導致哪些問題?如何檢測橡膠擠出機螺桿不是一條直線,偏差有多少?橡膠擠出機螺桿直線度檢測方法?
變速箱軸心必須與中心線重合擠出機管。否則入口端的螺絲會被壓在管子上,導致異常螺桿和管子的磨損以及能量的增加消耗。這種磨損還會導致金屬碎片生產的材料。在對齊過程中,我們旋轉檢測器和主軸。這樣我們就可以知道如何將主軸的中心線與管的中心在入口端進行比較。重要的是確保擠出機管是直的,以便螺桿的任何部分都不會靠在管子上,這會導致異常磨損和生產材料中的金屬碎片。均勻的控制材料在生產中的溫度,確保生產出合格的產品。
擠出機螺桿和管的磨損也會減少
對齊的擠出機導致:
? 生產的材料質量均勻。
? 降低能耗。
? 降低備件消耗。
? 提高設備壽命
快速準確的測量

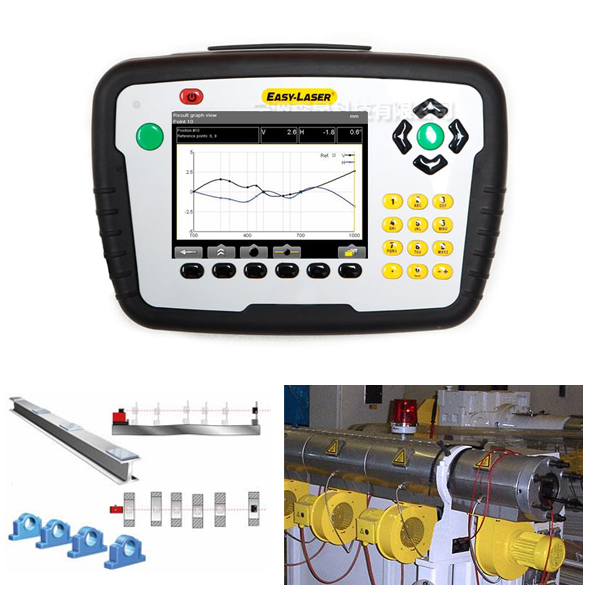

擠出機系統 Easy-laser E930 在測量直線度直觀的顯示數據,并顯示偏差值,主要是在擠出機管道上。
該系統確保測量過程快速且準確的??梢詼y(cè)量小至 50 mm 的直徑。工作范圍可達 40 m。這些程序?qū)⒁龑?dǎo)您完成測量程序,從而加快工作速度。

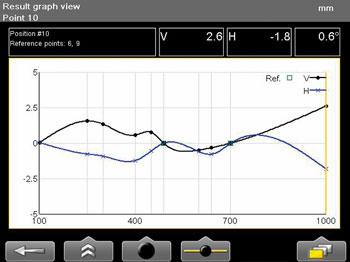

使用我們的直線度測量程序,您可以輕松測量長軸、軋輥、軸承、底座、機器結構等。您只需在測量前或測量時定義多個測量點即可。您將能夠以圖形和數字方式獲得水平和垂直對齊的結果。
對齊的四個步驟
電機 – 齒輪箱的校準
電機和齒輪箱之間的傳動對中
例如使用 Easy-Laser軸對中測量執行單元(附件)。

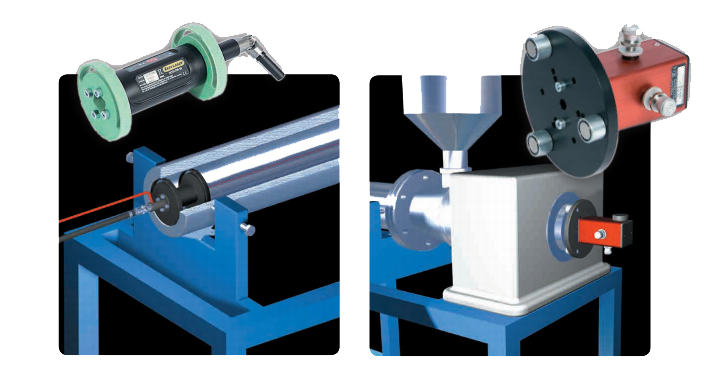

? 齒輪箱軸中心對齊 - 擠出機管入口
變速箱軸中心與中心線的對齊情況
入口處的擠出機管。使用 Easy-Laser擠出機進行系統。
? 齒輪箱軸中心對齊 - 擠出機管出口
變速箱軸中心與中心線的對齊情況
出口處的擠出機管。使用 Easy-Laser? 擠出機進行系統。
? 擠出機管的直線度測量使用 Easy-Laser e930 擠出機系統執行。
文件
您有多種可能來記錄結果:
? 保存在人機界面中。自動生成 PDF。
? 將數據發送到PC。
? 打印輸出(打印機是附件)。
