機床XY軸垂直度測量方法

2021-12-03 1746

機床XY軸垂直度測量方法

數控刀具、車床、鉆頭;檢查機床的最重要的事情是幾何形狀。直線度、平面度、垂直度、平行度和非常高精度的指向方向。在新機器上,在整個工作范圍內通常預計為 0.005 毫米。我公司的激光幾何測量系統可以對此進行補償測量,立體圖形顯示偏差值。

例如鈑金壓力機、鉆孔機、沖床、切割機、激光和水切割機、邊緣壓力機和滾壓成型機等直線度、平面度、垂直度測量。

Easy-Laser 還可用于在加工前設置和調整工件到正確位置。

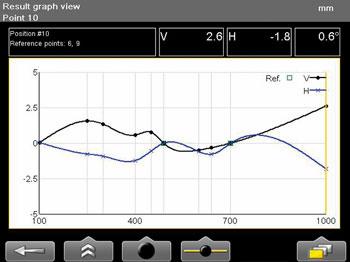

直線度測量:直線度測量程序,可以輕松測量長軸、軋輥、軸承、底座、機器結構等。您只需在測量前或測量時定義多個測量點即可。將以圖形和數字方式獲得水平和垂直對齊的結果。



平面度測量:用于測量(例如)機器底座、機器工作臺等的平面度/扭曲度的程序。



垂直度測量:用于測量機床和裝置中的垂直度。



平行度:用于軋輥、導軌、高架軌道、龍門架金屬板切割機、生產線等平行度測量。


機器底座平整度

使用 Easy-Laser? E710 進行軸對中,增加一個 D22 旋轉激光發射器,可以測量基座平面度。一般在發貨前要求安裝并對齊聯軸器的裝置。運輸過程中造成不對齊。越來越多的客戶現在還要求在安裝過程中測量底座的平整度和水平度。如下圖測量鋼床底坐平整度。

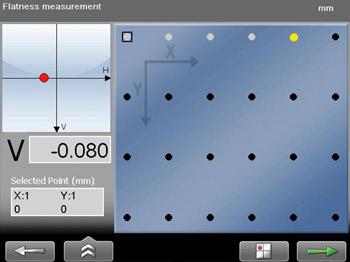

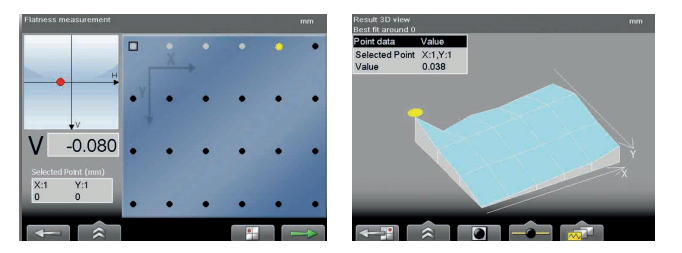

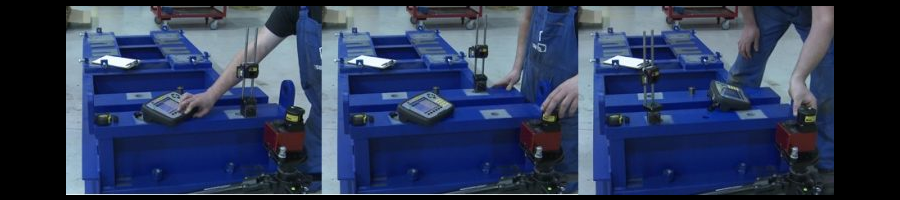

                 平整度測量                             平面度立體圖

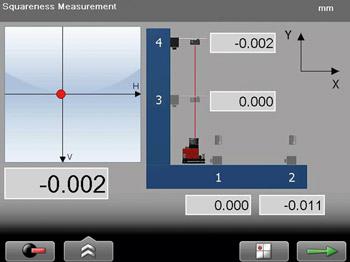

                 垂直度測量                                  垂直度測量結果顯示

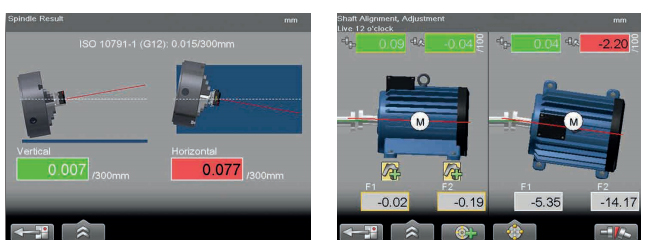

          軸對中程序                               軸對中結果顯示(需要另配配件)
