可無損傷地測量磁性金屬基體上非磁性覆蓋層的厚度(如鋼、鐵、合金和硬磁性鋼上的鋅、鋁、鉻、銅、橡膠、油漆等),配N型測頭可無損傷地測量非磁性金屬基體上非導電覆蓋層的厚度(如銅、鋁、鋅、錫等金屬上的油漆、橡膠、塑料、氧化膜等)。

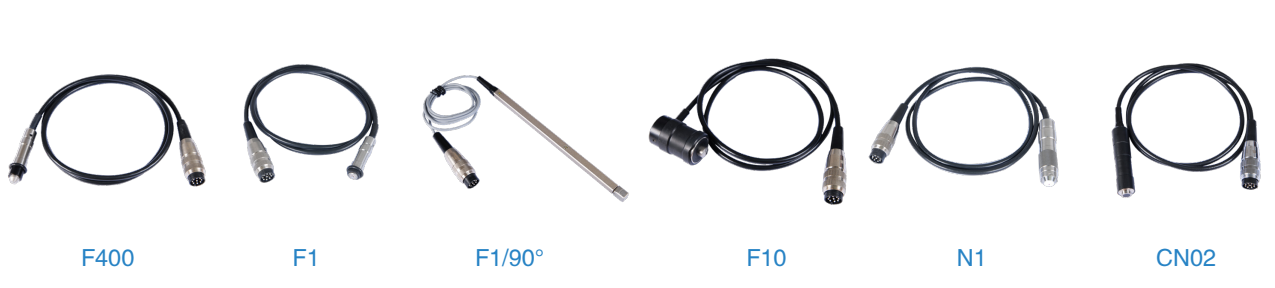

?可使用6種測頭F400、F1、F1/90°、F10、N1、CN02
?兩種測量方式:連續(CONTINUE)和單次(SINGLE)測量方式。
?兩種工作方式:直接方式(DIRECT)、成組方式(APPL)。
?設有五個統計量:平均值(MEAN)、最大值(MAX)、最小值(MIN)、測試次數(NO.)、標準偏差(S.DEV)。
?可采用兩種方法對儀器進行校準。
?中文菜單顯示,操作更加直觀便捷。
?液晶顯示器具有背光照明功能。
?可存貯640個數據。
?具有刪除功能,對測量的單個或所有數據進行刪除。
?配有一體化打印機,使用方便。
?電源欠壓指示。
?操作過程有蜂鳴聲(單次測量方式)。
?錯誤提示功能。
?手動和自動兩種關機功能。
使用環境
溫度:0~40℃
濕度:20%RH~90%RH
無強磁場環境
電 源 1/2鎳氫電池5×1.2V 600mAh
外型尺寸 230mm×86mm×47mm
重 量 約500g

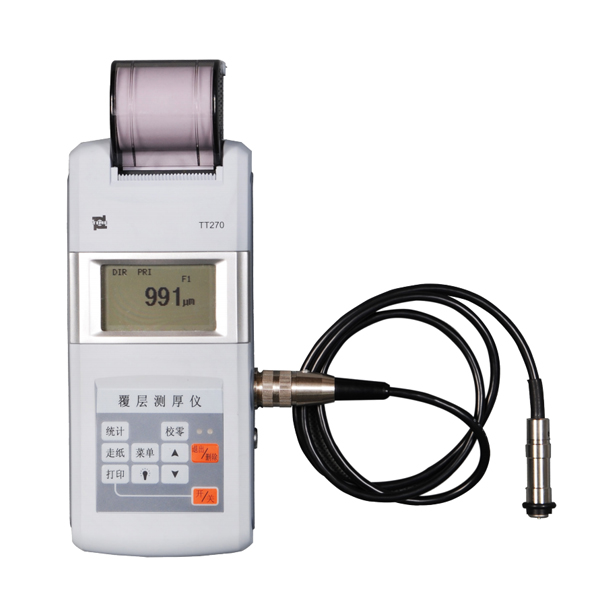

標準配置 主機含一體化打印機、標準片(1套)、基體、充電器、F1或N1測頭
可選附件 其他用途的測頭、通訊電纜
探頭主要技術參數:
有機材料等非磁性履層(如漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等) | 非磁性的有色金屬的履層 (如鉻、鋅、鋁、銅、錫、銀等) | |||||
覆蓋層厚度不超100μm | 覆蓋層厚度不超100μm | 覆蓋層厚度不超100μm | 覆蓋層厚度超過100μm | |||
如鐵、鋼等磁性 金屬 | 被測面積的直徑 大于30mm | F1型測頭 0-1250μm F400型測頭 0-400μm | F1型測頭0-1250μm F10型測頭0-10mm | F400型測頭0-400μm F1型測頭0-1250μm | F1型測頭0-1250μm F10型測頭0-10mm | |
被測面積的直徑 小于30mm | F400型測頭0-400μm | F1型測頭0-1250μm F400型測頭0-400μm | F400型測頭0-400μm | F400型測頭0-400μm F1型測頭0-1250μm | ||
如銅、黃銅、鋁、 鋅、錫等有色金屬 | 被測面積的直徑 大于5mm | N1型測頭0~1250μm | N1型測頭只能測銅上鍍鉻0~40μm | |||
塑料、印刷線路板 非金屬基體 | 被測面積的直徑 小于7mm | CN02型測頭10~200μm (主要用途測銅箔厚度) |
測頭型號 | F400 | F1 | F1/90 | F10 | N1 | CN02 | |||
工作原理 | 磁感應 | 電渦流 | |||||||
測量范圍 | 0-400 | 0-1250 | 0-10000 | 0-1250(銅上鍍鉻0-40um) | 10-200 | ||||
低限分辨力 | 0.1 | 0.1 | 10 | 0.1 | 1 | ||||
示值誤差 | 一點校準(um) | ±[3%H+1] | ±[3%H+10] | ±[3%H+1.5] | ±[3%H+1] | ||||
兩點校準(um) | ±[(1~3)%H+0.7] | ±[(1~3)%H+1] | ±[(1~3)%H+10] | ±[(1~3)%H+1.5] | - | ||||
測量條件 | 最小曲率半徑 | 凸 1 | 凸1.5 | 平直 | 10 | 3 | 平直 | ||
基體最小面積的直徑 | ф3 | ф7 | ф7 | ф40 | ф5 | ф7 | |||
最小臨界厚度 | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 無限制 |
