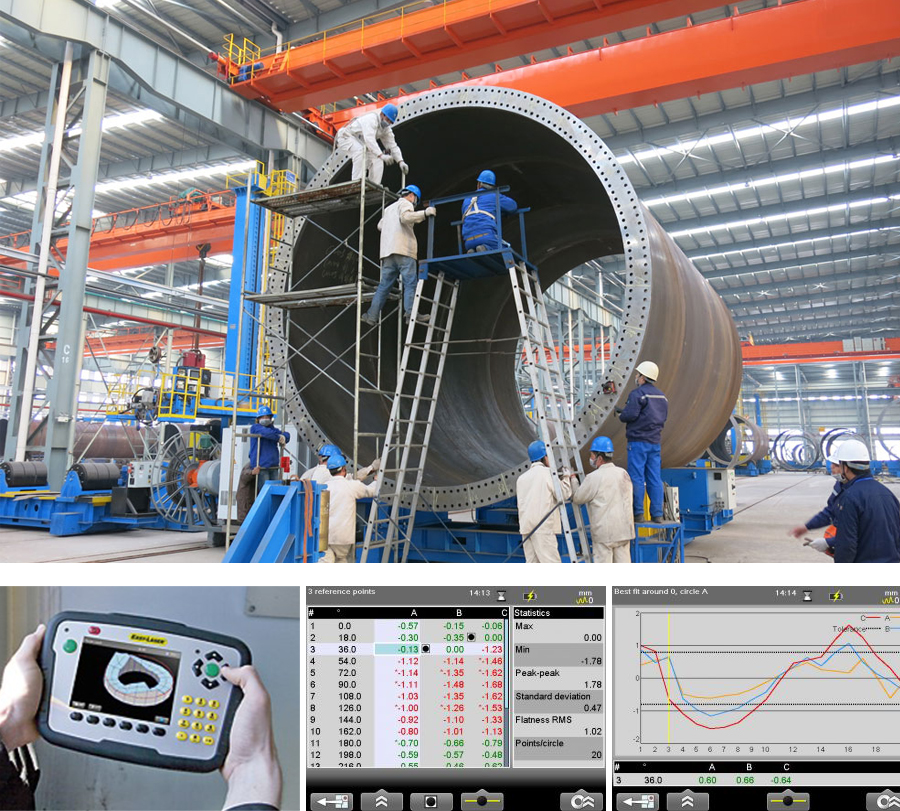

用于測量風車塔架、機翼和輪轂、塔架底座等法蘭平面度的系統,測量直線度、平面度、方形、平行度等的行業。測量后直接在顯示單元中查看作為真實 3D 圖像的結果。
激光測平儀可用于船舶(克令吊平面度測量); 2.平面度實時測量程序:可增加測量海洋工程大型不規則平板平面度測量,柴油機底座平面度測量;
塔架法蘭平面度、內傾度
機架發電機底座、主軸軸承底座和齒輪箱底座平面度
輪轂法蘭平面度
偏航、變槳軸承平面度
塔架上下法蘭平面度
塔架筒體母線直線度
加強型激光測平儀E900(升級前型號為W402,風電)
Easy-laser E910激光測平儀技術參數;
測量最大半徑為40米
測量最大精度為0.1絲.
直線度最大測量點為150個
法蘭平面的最大測量點為300個
Easy-laser E910激光測平儀測量過程
法蘭平面度:采用激光的直線性(無撓度)的特性,將一旋轉激光發射器放置在被測平面任一角,調整后將其激光掃過一個90度范圍的平面(該平面于被測法蘭平面大致平行),另有一高精度(0.001mm)接受器 依次按工藝要求在被測法蘭平面的分布點上,讀取每一個位置相對于激光平面垂直于平面方向上的偏移量。在主機里將這些數據記錄后,按工藝要求選擇三點作為基準,這樣,其他點的偏差量就會計算出來。

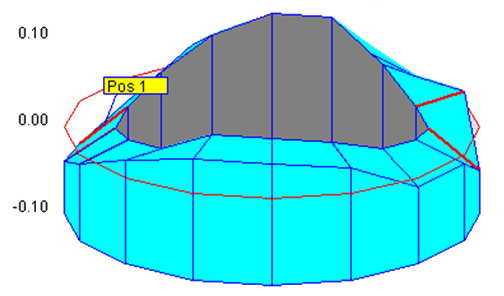

Easy-laser E910激光測平儀軟件數據處理大量的被測數據經主機處理后,可根據不同工藝要求得出相應的結果,如下圖:
Pos Ref Inner(內圈) Outer(外圈)
------------------------------------------------------------
1 Ref 0.05 0.00
2 0.08 0.03
3 0.12 0.09
4 0.14 0.10
5 0.14 0.09
6 0.10 0.07
7 0.06 0.07
8 Ref 0.05 0.00
9 0.05 0.03
10 0.05 0.02
11 0.06 0.05
12 0.07 0.06
13 0.07 0.06
14 0.04 0.04
15 0.04 0.02
16 Ref 0.04 0.00
------------------------------------------------------------
Max 0.14
Min 0.00
Peak-Peak 0.14
Average level 0.06
Standard dev 0.03
------------------------------------------------------------
Flatness Rms 0.03
(注:此法蘭工藝只能打磨)
Easy-laser E910激光測平儀優點:
1.高精度, 該系統可在R≦40m范圍內,保證0.001mm的精度;
2.測量范圍大, 因激光無撓影響,故可測量R≦40m的平面;
3.激光測量法由儀器自動讀取數據,人為誤差大大減?。?/span>
4.可以測量任意角度的斜面,且船在水上波動時仍然可以測量平面;
5.可測平面度偏差范圍0-18mm(被測平面最高點與最低點最大允許相差18mm,因為我的探測器有18×18mm。);
6.基準點可以任意選擇;
7.強大的軟件數據處理功能;
8.操作簡單。
測量和評估結果后,您可以立即在顯示單元中以 3D 圖像的形式查看結果。。藍牙? 探測器使您能夠以更自由的方式進行無線工作。提供并保存報告!
