手持式粗糙度儀功能特點:
?適用于生產現場,科研實驗室,工廠計量室。
?多參數測量,可測量多種機加工零件的表面粗糙度。
?高精度電感傳感器。
?符合ISO和GB標準、兼容DIN、ANSI、JIS標準。
?高品質鋰離子充電電池。
?標準RS232接口,可與PC機通訊。
?可連接專用打印機,現場打印測量參數及輪廓圖形。
?菜單式操作方式、支持中英文切換功能。
?傳感器觸針位置指示。
?具有示值校準功能。
?具有測值存儲功能及存儲數據查詢功能 (可存儲15組測量數據及輪廓圖形)。
?可測量Rk參數及顯示Rk曲線圖。
產品技術參數:
測量參數 | Ra、Rz(ISO)、Ry、Rq、Rt、Rp、Rv、Rz(JIS)、Rmax、 R3z、RSk、RS、RSm、RPc、Rk、Rpk、Rvk、Mr1、Mr2 |
測量范圍 | Ra:0.025-12.5μm |
顯示范圍 | Ra、Rq:0.005-16μm,Rz、Ry、Rt、Rp、Rv、Rmax、R3z、 Rz(JIS):0.02-160μm,RS、RSm:1mm,Rmr:0-100%(%Rt),Rsk:0-100% |
量程范圍 | ±20μm、±40μm、±80μm |
最高顯示分辨率 | 0.001μm |
濾波方式 | RC、PC-RC、GAUSS、D-P |
取樣長度 | 0.25mm、0.8mm、2.5mm、自動 |
評定長度 | 1L-5L(可選),L為取樣長度 |
測量行程長度 | 3L-7L(可選) |
最大驅動行程長度 | 17.5mm/0.71inch |
最小驅動行程長度 | 1.3mm/0.052inch |
示值誤差 | ≤±10% |
示值變動性 | ≤6% |
針尖角度 | 90° |
顯示方式 | 128×64點陣液晶(帶背光) |
工作環(huán)境 | 溫度:0oC- 40oC,相對濕度:<90% |
重量 | 440g |
外型尺寸 | 140×52×48mm |
表面粗糙度儀標準配置:
主機、TS100標準傳感器、電源適配器、多刻線樣板、傳感器護套、支架
便攜式粗糙度儀可選附件:

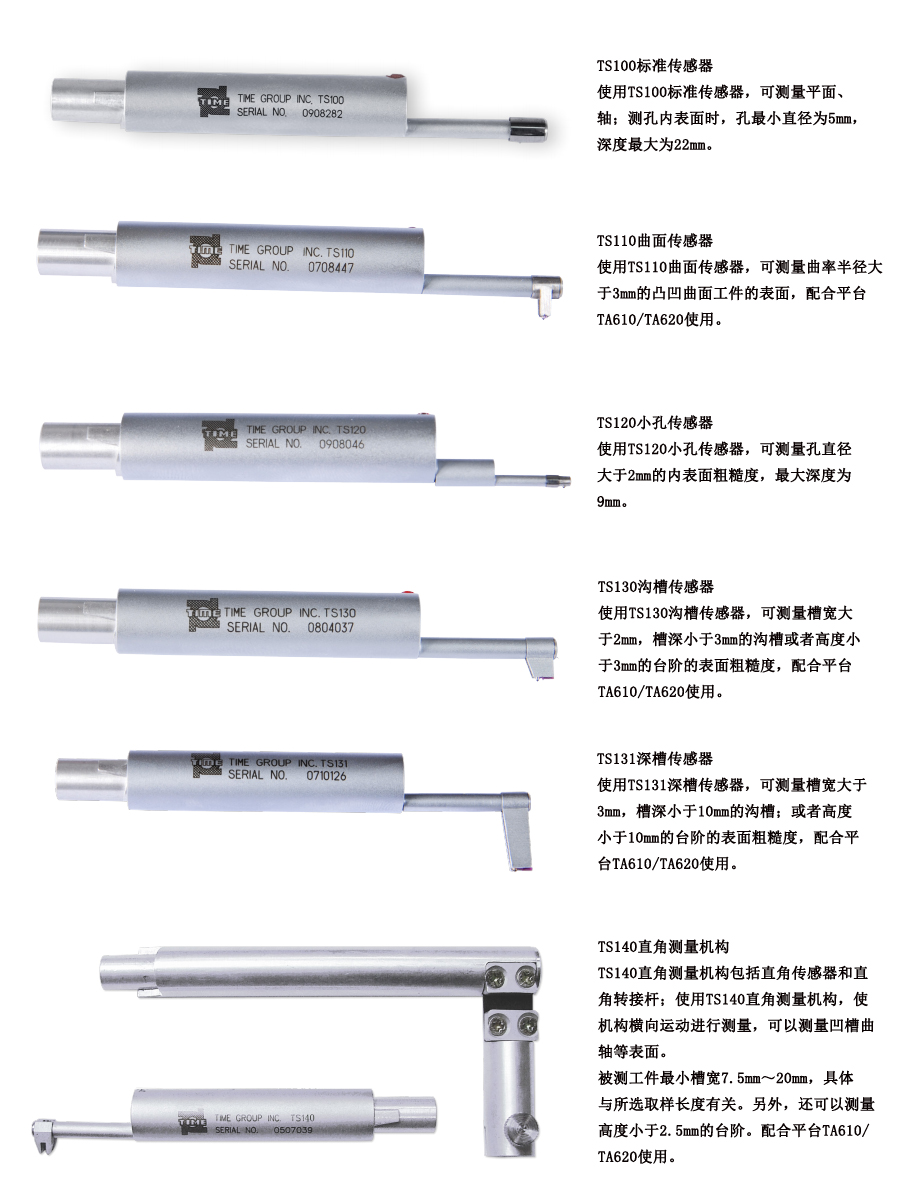

TS110曲面?zhèn)鞲衅?、TS120小孔傳感器、TS130溝槽傳感器、TS131深槽傳感器、TA610測量平臺、TA620測量平臺、TA630微調平臺、TA631微調平臺、TA230微型打印機、側向轉接桿、接長桿、V型塊、連接體部件、驅動器連接軸、PC軟件
