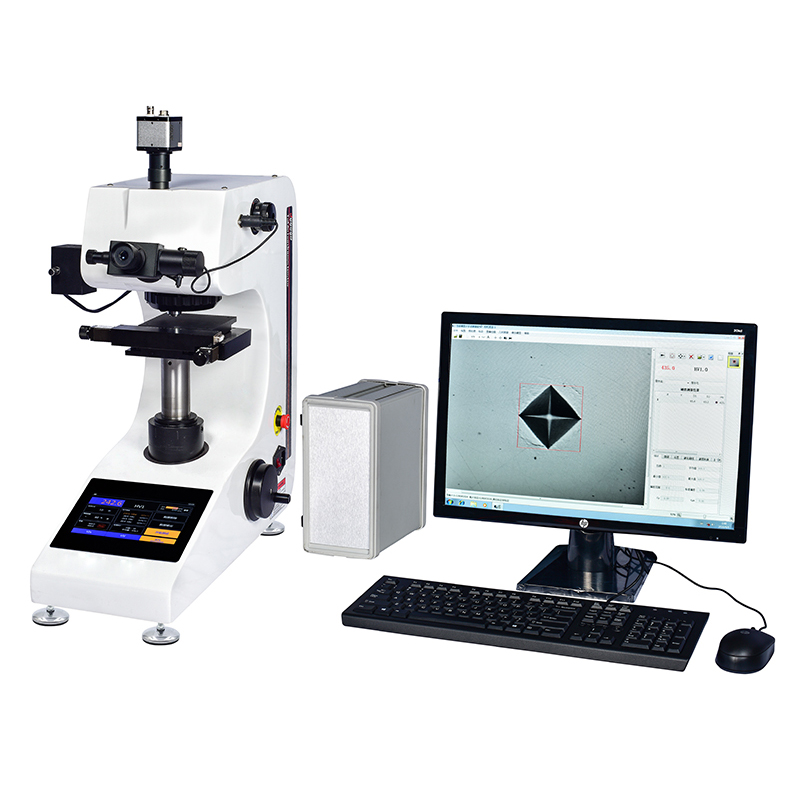

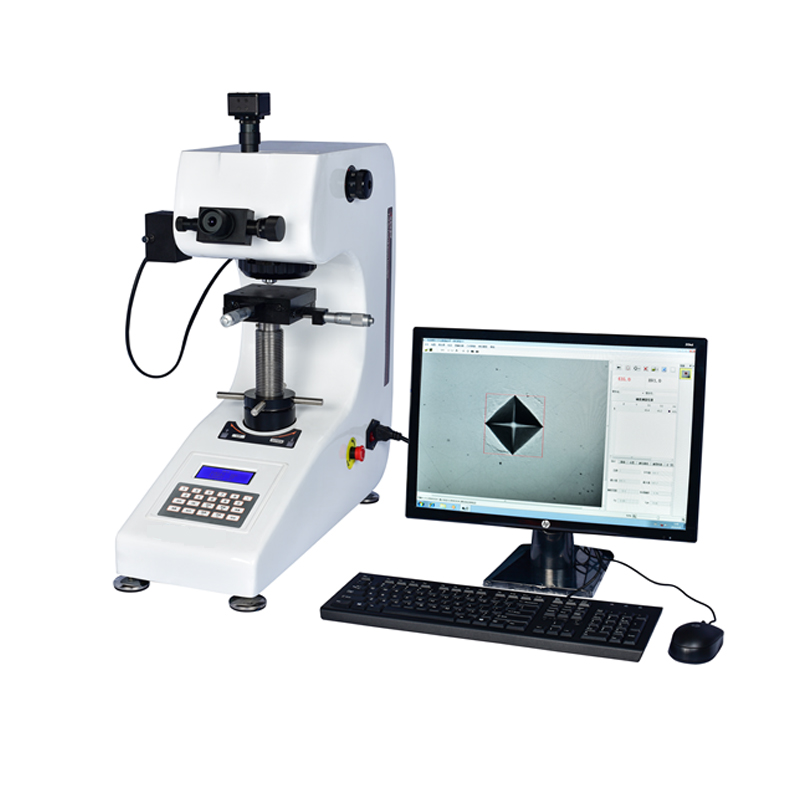

電腦型顯微維氏硬度計HV-1000Z
配備維氏測量系統:可以進行每次加載荷和每次讀取壓痕的逐次實驗。采用了觀察方便的ccd攝像頭、可在顯示器上直接觀察測量壓痕,用鼠標測量精確度高,避免人工測量誤差。對于設定試驗條件,顯示結果等均可清楚快捷地操作及顯示。通過測量軟件,可用計算機進行操作方便,實現單點測量可隨機測量多點、統計測量數據,任意設定兩點或多點測量點的間距作滲層深度測量 可沿X或Y兩個方向測量、統計測量數據,根據用戶輸入的判定值自動計算硬化層深度.統計演算、換算、顯示曲線判斷是否合格等.可測量零件長度圖形保存打印??芍庇^顯示硬度值,換算硬度,試驗方法,試驗力,保荷時間,測量次數,試驗過程直觀明了;
儀器主要用途和使用范圍:
1、測定黑色金屬、有色金屬及硬質合金的布氏、維氏、洛氏硬度:
2. 鑄件、退火鋼、正火鋼、有色金屬及軟合金的布氏硬度;
3. 淬火、調質等熱處理材料的洛氏硬度;
4. 滲氮層、陶瓷、薄板、金屬薄片、電鍍層、微小零件的維氏硬度;
儀器主要特點
1、 高級光學工程師設計的光學系統不僅圖像清晰,還可作為簡單的顯微鏡使用,亮度可調,視覺舒服,長時間操作不容易疲勞;
2、 7寸液晶觸摸顯示屏上可直觀顯示硬度值,換算硬度,試驗方法,試驗力,亮度、保荷時間,測量次數,統計數據,、測試時間等試驗過程直觀明了;
3、 系統自帶校準功能,可手動調整輸入誤差校準儀器;
4、 測試曲面時,按照標準曲面半徑自動修正;
5、 光學系統亮度可調范圍:0-100;
6、 可存儲100組測試數據,可隨時查看測試數據,也可刪除當前數據或清除全部測試數據;
7、 試驗力單位可以手動選擇相互轉換,轉換單位為:(Kgf,N)
8、 可同時顯示:最大值,最小值,平均值,測試次數,試塊名稱(可輸入試塊編號);
9、 主界面可同時顯示4個轉換標尺,并可切換:國家標準(GB),美標(ASTM)以及國際(ISO)標準,共可轉換21個測量標尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HK、HBW、HS、HBS、HV、Rm(抗拉強度)、MPa(壓強);
10、帶對角線長度記憶功能,關機后對角線長度自動記憶,開機后直接測量,無需二次清零。
11、可設置上下限測量范圍,在主測量界面顯示,不合格值自動提示報警;
12、操作系統共有13種語言,可隨意切換:中文、英文、俄語、德語、法語、西班牙語、葡萄牙語、土耳其語、捷克語、日語、韓語、泰語、越語;
13、具備了布氏、洛氏、維氏三種試驗方法,八級試驗力,能滿足多種硬度測試要求;
14、配置內置打印機,測試數據也可通過USB輸出至U盤進行保存分析;
15、鑄鋁殼體一次成型結構穩定不變形,純白汽車烤漆檔次高,抗劃傷能力強,使用多年依然光亮如新;
軟件特點:

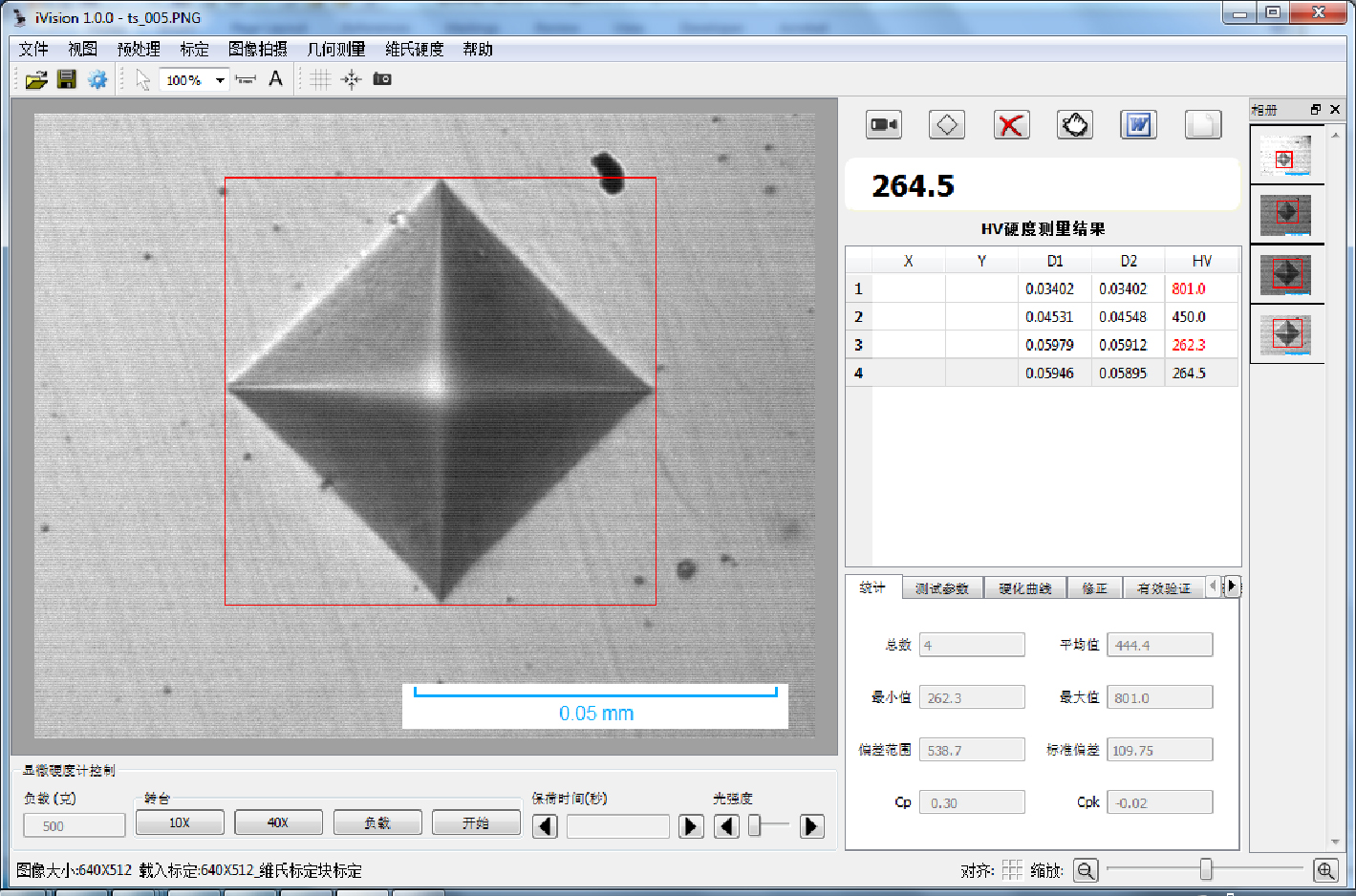

硬化曲線:用戶手動輸入測試點深度,軟件自動畫出硬化曲線并計算硬化層深。為了方便,用戶可將多個深度點保存到模板文件供測試時調用;
硬度值轉換、修正、有效驗證: 系統可將測得的顯微維氏硬度值轉換成其它硬度值如HB、HR等;可對球面圓柱面樣品測量值進行修正;可對樣品測量值進行有效驗證;
數據統計:自動計算測量硬度的平均值、方差、Cp、 Cpk等統計值;
自動報警:自動標出超出上下限值;
測試報告: 自動生成WORD或EXCEL文檔報表;用戶可定制報表格式;標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等;
數據保存:原始測量數據和測量圖像可保存到一個文檔;
努氏硬度、斷裂韌性:軟件可設置成測量努氏硬度或測量斷裂韌性;
其它功能:包括通用功能如:圖像拍攝、視頻采集、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等。
技術參數:
參數名稱 | 參數數據 |
顯微硬度標尺 | HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1 |
顯示 | 保持時間(秒),硬度值 |
試驗力 | 10,25,50,100,200,300,500,1000 |
加載控制 | 自動(加載/保持/卸載) |
試驗力保持時間 | 5~60 |
磚塔控制 | 自動磚塔 |
試驗力選擇 | 外置式選力旋鈕,試驗力自動顯示在屏上 |
物鏡放大倍數 | 10×,40× |
光通道 | 雙光通道(目鏡及CCD攝象通道) |
光學系統 | 1、手動測微目鏡; 2、總放大倍數(μm):100×(觀察), 400×(測量); 3、測量范圍(μm): 200; 4、分辨率(μm): 0.25 |
硬度測量范圍 | (5-3000)HV |
XY試臺 | 尺寸:100×100 行程范圍:25×25 最小讀數(mm):0.01 |
試件最大高度 | 110 |
試件最大寬度 | 85 (從壓頭中心線至機壁距離) |
電源電壓 | AC220V/50HZ |
重量 | 35 |
外型尺寸 | (540×200×530)mm |
標準配置 | |
1.主機(顯微維氏壓頭一只,10X、40X物鏡各一只); | 2.試臺、砝碼、顯微鏡附件箱; |
3.砝碼 6只 | 4.砝碼桿 1個 |
5.十字工作臺 1個 | 6.薄片夾持臺 1個 |
7.平口夾持臺 1個 | 8.細絲夾持臺 1個 |
9.水平儀 1個 | 10.螺絲批 2把 |
11.水平調節螺釘 4只 | 12.外接電源線 1根 |
13.10×測微目鏡 1只 | 14.顯微維氏硬度塊 2塊(HV1、HV0.2各一塊) |
15.保險絲(1 A) 2個 | 16.產品合格證 1份 |
17.產品使用說明書 1份 | 18.防塵罩 1只 |
