風力渦輪機傳動系統對中

2024-06-13 460

Easy-Laser多年來一直是風電行業測量和對準系統的領先供應商之一,用于軸/聯軸器對準和塔架法蘭的平面度測量。我們的客戶是世界上一些最大的風力渦輪機制造商,如維斯塔斯、西門子/歌美颯、遠景、金風等。以下是我們提供的一些示例。

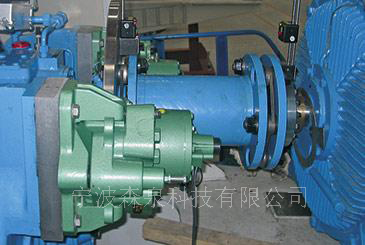

1、發電機和齒輪箱的對準

此處使用標準軸定位系統或經過特殊調整的OEM變體。后者被設計為適合渦輪機制造商在其范圍內的大量渦輪機變體上的聯軸器的特定尺寸。它們被設計為在拆除聯軸器和鎖定轉子的情況下使用,因?yàn)檫@對操作員來說是最安全的。

Easy-Laser的標準系統用于其他聯軸器設計,并且認為將聯軸器留在原位是安全的。它們既用于安裝,也用于現場的連續維護工作,因此非常適合服務公司的要求。

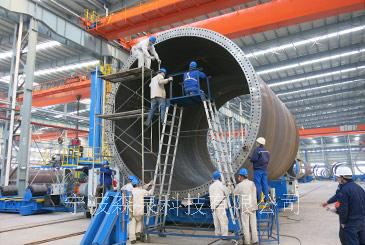

2、塔架法蘭平面度測量

如果法蘭的平面度測量很困難,除其他外,取決于塔架的直徑。較小的直徑(最多4米)通常很容易測量。但大直徑,尤其是大型海上塔架,需要不同的方法。

我們的專利截面測量軟件非常適合在這種情況下使用。使用這種方法,法蘭被測量為四個部分,然后將其數學組合以獲得完整的結果。這樣做有兩個主要優點:測量不受法蘭因自重(重力沖擊)而變形的影響。這也使技術人員的工作更安全,他們不必站在高梯子或平臺上——所有測量都是從地面進行的。


每個法蘭最多可以用測量點測量5個圓,不僅要檢查平面度,還要檢查法蘭相對于法蘭平面的角度(“錐度”),以確保塔節的正確連接。測量完成后,您可以立即在顯示單元中以3D圖像的形式查看結果,并使用不同的最佳擬合計算對結果進行評估,以便進行可能的進一步處理。這可以直接在現場完成,而不必使用帶有單獨分析程序的PC,從而簡化工作。


3、塔架法蘭平行度測量

兩個塔段法蘭需要平行。?E910最適合進行測量。然后將激光發射器和角棱鏡放置在塔段旁邊的三腳架上。

4、葉片和輪轂上法蘭的平面度測量

葉片上的法蘭以及葉片與輪轂的連接件也應是平的。使用與風塔法蘭相同類型的測量設備進行檢查。

5、其他類型的測量

?檢查機艙機器安裝底板的平面平行度。

?檢查風力渦輪機基座的平整度和水平面。
