1、什么是泵對中？

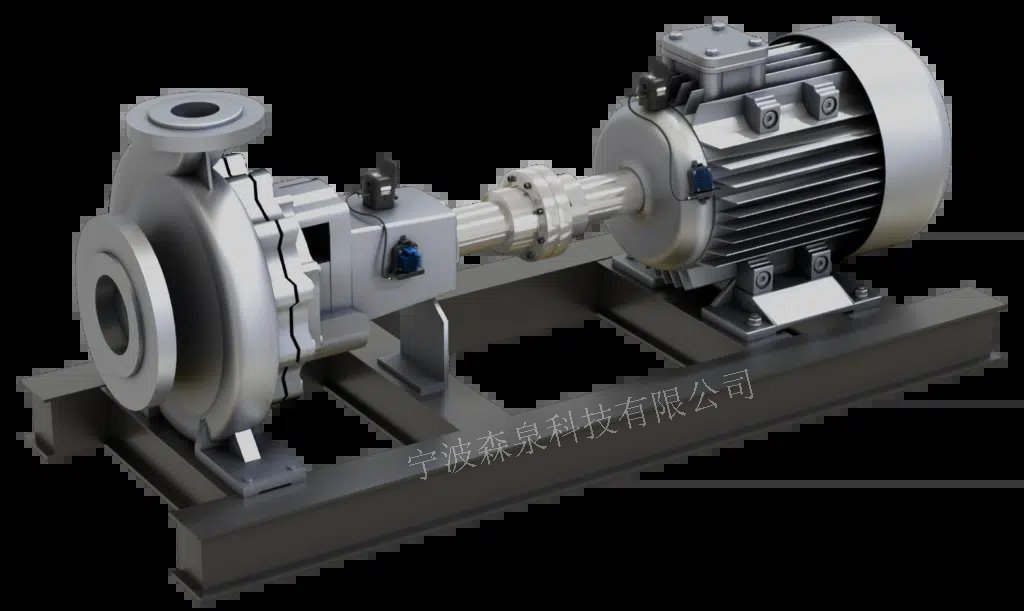

泵對中是調整泵及其驅動電機位置的精確過程，使其旋轉軸完全對準。這種對準對于有效地將動力從發動機傳遞到泵至關重要。它確保系統在最小的機械應力下平穩運行。
2、如何對齊軸
軸對中對泵系統的運行效率至關重要。它驗證了當機器在正常條件下運行時，兩個相鄰軸的旋轉軸共線。
不對中，無論是角度對中還是平行對中，都會導致各種機械問題和效率低下。以下是對齊軸所涉及內容的典型分步視圖：
①初始檢查：首先徹底檢查泵和電機。檢查是否有任何可能影響對齊的磨損、安裝不當或損壞跡象。確保所有部件安全且狀況良好，螺栓可接近且聯軸器狀況良好。
②粗略對準檢查：如果你使用雙激光對中工具，你首先需要使用其他對中技術來實現粗略對準。這一初始步驟有助于識別重大的不對中問題，并在使用精密工具之前進行初步調整，使軸更接近對中。
③用精密工具測量：如果您使用的是單一的激光對中工具，則不需要從粗略對準開始。單激光對準系統通過在水平面和垂直面上提供數據來精確測量不對中。
④調整：根據精確的測量數據，考慮到熱增長，調整驅動器的位置，通常是電機。這可能涉及到解決軟腳問題，水平或垂直移動機器。最佳做法是在開始水平對齊之前解決垂直對齊問題，但高質量的激光對齊工具將為您提供實時移動數據。這是通過在機器底座下添加或移除墊片來實現的，用于垂直對齊，并擰緊或松開螺栓以實現所需的對齊。
⑤最終驗證：調整后，重新測量以確保對準在制造商建議的公差范圍內。可重復結果的驗證對于確認對準過程是否成功至關重要。根據需要重復調整，直到達到所需的對準。
3、泵對中技術
有效的泵對準結合了各種技術，每種技術都適用于不同的情況和精度水平：
①直尺和塞尺方法：您可以使用此方法手動檢查對齊情況。將直尺放在聯軸器上，并用塞尺測量它們之間的間隙。這種方法很簡單，需要最少的設備，盡管它往往比其他方法準確性低得多。
②千分表方法：這種更先進的技術使用千分表進行精確的錯位測量。它包括在泵和電機軸上安裝一個或兩個千分表，以測量徑向和軸向運動。千分表方法是高度準確的，可以檢測平行和角度錯位。然而，它需要大量的技能和對測量過程的理解以及經驗。
③激光對中系統：最先進和高效的技術使用激光束和傳感器來測量軸的對準。激光對準工具具有高精度、快速設置和易于解釋的結果，是確保最佳對準的理想工具。它們可以顯著減少對齊時間并提高準確性，使其成為許多專業人士的首選。
4、泵對中的優勢
正確的泵對準不僅僅是技術上的必要條件。它為設備的使用壽命和整體運行帶來了切實的改進。
以下是校正泵不對中的一些主要好處：
①優化的運行效率：正確的對齊將能量損失降至最低，并確保泵以最高效率運行，從而降低電力消耗和運行成本。
②延長設備壽命：通過減少軸、軸承和密封件上的機械應變，正確對齊可以延長這些部件的壽命。因此，設備的整體使用壽命增加了。
③提高了系統可靠性：正確的對準降低了機械故障、意外停機和安全隱患的可能性。這導致了更可靠和一致的操作。
④噪音和振動降低：正確的對準大大降低了設備產生的振動和噪音水平，有助于創造更安全的工作環境。
5、泵對中檢查表
為了確保徹底有效的泵校準過程，請考慮本檢查表中的要素：
①標記程序：在開始任何維護過程之前，始終遵守安全協議，確保所有設備正確關閉。
②檢查設備狀況：檢查泵、電機和相關部件是否有任何可能影響對齊的損壞、磨損、安裝不當或管道應變跡象。
③驗證工具校準：確保所有工具，尤其是激光對中工具等復雜設備，都經過正確校準并按預期工作。
④底座和基礎檢查：評估底板和基礎的穩定性和完整性，因?yàn)檫@些可能會影響對準精度。
⑤螺栓和聯軸器檢查：檢查對準過程中涉及的所有螺栓和聯軸器的緊固性和狀況。檢查螺栓是否緊固。
⑥清潔和清除障礙物：清潔所有部件，清除可能干擾對準過程的任何碎屑或障礙物。
⑦記錄保存：記錄所有測量、調整和最終校準值，以供未來參考和維護計劃。
遵循這些詳細的步驟和注意事項可以確保精確地對齊泵。第一次做對了可以提高泵系統的效率、可靠性和壽命。
6、泵校準工具
泵對準是指調整泵與其驅動器（通常是電動機或渦輪機）的相對位置，以確保其旋轉中心在運行條件下共線。正確的對準對于有效操作、最大限度地減少磨損和延長設備壽命至關重要。泵校準工具的范圍從基本的手動工具到先進的精密儀器。它們包括：
①直尺和塞尺：基本的視覺和觸覺檢查工具適用于初始粗略對準。
②反向千分表：用于測量泵軸和電機軸之間角度和平行偏差的精密儀器。它們用途廣泛，但需要手動計算和調整。
③激光對中工具：這些工具代表了對準技術的前沿，提供了高精度、高速度和易用性。激光系統投射由傳感器檢測到的光束，提供對準狀態的實時反饋。它們對復雜的路線特別有效，對于保持高運營標準是必不可少的。
泵對中激光技術以其精度和用戶友好性而脫穎而出。激光對準器使用激光束和一組檢測器來精確測量泵軸和電機軸的對準。這種方法通過提供即時反饋和精確對準的詳細說明來簡化對準。主要優勢包括：
①快速設置和測量。
②精度高、可重復性好。
③用戶誤差由于數字讀數和指南。
④能夠隨著時間的推移存儲和跟蹤對齊數據，以便進行維護記錄。
7、如何修復泵中的錯位？
測量泵未對準后，應采取一系列步驟來糾正錯誤。修復錯位包括調整泵或電機的位置，直到軸正確對齊。一旦您進行了初步測量，該過程通常遵循以下步驟：
1).松開電機：首先松開電機支架上的螺栓，以便進行調整。
2).調整位置：根據未對準測量值調整電機的位置。這可能涉及將其側向、向前/向后移動，或通過添加或移除電機底座下的墊片來改變其高度。
3).重新擰緊并重新檢查：調整后，重新擰緊電機支架，并使用您選擇的工具重新檢查對齊情況。此過程可確保對齊精確。
4).微調：對于微小的調整，使用千斤頂螺釘或類似工具來微調電機的位置。
5).驗證對齊：一旦對準在可接受的范圍內，進行最終檢查以確保所有東西都正確對準。驗證所有部件是否牢固固定。
使用精密工具實現正確的泵對準，可以提高泵系統的效率和可靠性。這大大降低了維護成本和停機時間。定期檢查和維護還可確保設備的使用壽命和最佳運行性能。
8、多久檢查一次泵的對齊情況？
在確定應檢查泵對準的頻率時，有幾個因素需要考慮。，其中包括泵的操作環境、使用強度及其功能的關鍵性質。您可以遵循以下通用指南，以確保設備的最佳性能和使用壽命：
①初始對準：安裝新泵時或?qū)ΜF(xiàn)有設備進行重大維護后，務必進行對準。
②定期檢查：對于大多數工業應用，建議每年至少進行一次校準。然而，在具有高振動、熱膨脹的環境中，或者在泵在重負載下連續運行的情況下，可能需要更頻繁的檢查。
③重大事件后：在任何影響泵位置或狀態的事件后，檢查對中情況。這包括在地震事件發生后，或泵或電機因任何原因移動時進行的重大設備檢修。
④錯位跡象：在這些計劃檢查之外，在操作過程中監測錯位跡象。注意異常振動、頻繁的聯軸器故障、意外噪音、軸承過早故障或泵性能下降，這可能表明未對準。
振動分析和其他預測性維護技術也可以幫助確定泵是否錯位，從而制定更基于條件的維護計劃。
9、有哪些不同類型的泵對中？
泵對中可分為幾種類型，每種類型都解決了特定的對準挑戰和目標。兩個主要類別是角度和平行不對中，或兩者的組合：
①角度不對中：當泵軸和電機軸的中心線成一定角度時，就會發生這種情況。即使是微小的角度差異也會導致軸承和密封件的嚴重磨損，從而降低泵系統的效率和壽命。
②平行（偏移）不對中：在這種情況下，軸是平行的，但彼此偏移，這意味著中心線不重合。這種類型的錯位會導致負載分布不均，并增加泵和電機上的應力。
通常，在固定角度或平行不對中時，將執行兩種類型的對準之一：
①水平對齊：進行調整以使軸在水平面內對齊，通常需要電機或泵的橫向移動。
②垂直對齊：這包括調整電機或泵的垂直位置，通常通過在機器底座下添加墊片來使軸垂直對齊軸。最佳做法是在進行水平對齊之前先解決垂直對齊問題。
對齊方法的類型：
①輪緣和端面法：一種傳統的方法，從聯軸器的輪緣及其端面進行測量，以確定角度和偏置偏差。
②反向千分表方法：該方法使用兩個相互成180度放置的千分表來測量不對中，能夠同時識別兩種類型的不對中。然而，這種方法需要大量的經驗才能執行。
③激光對中：激光對中是最先進、最準確的方法，它使用激光束和探測器來精確測量和校正角度和平行偏差。
每種類型的泵對準和方法都有其應用、優點和局限性。選擇正確的類型和方法取決于泵系統的具體要求，包括所需的精度、泵運行的環境以及可用于維護活動的資源。
