利樂包裝使用 ParAlign輥軸平行度調整服務

利樂包裝一家生產食品包裝材料的工廠，有三大流程。一個過程是印刷，另一個過程是涂層，另一個過程是整理。機器的所有組件都需要良好的平行度和良好的維護，以確保我們能夠滿足客戶的需求。”

ParAlign 是 Prüftechnik 的一種陀螺儀測量方法，它使用慣性技術來測量機械中輥?zhàn)拥钠叫卸取Ｕ_對齊的輥可生產出更好、更一致的產品，同時減少機械磨損。

內置了 3 個通常在大型噴氣式飛機和潛艇中執行導航功能的激光陀螺儀。即便輥軸之間的距離非常遠，甚至在視線被遮擋的情況下，該系統仍可以使用輥軸平行度調整。

輥軸設備的錯位會導致材料的浪費、產品的不一致或低質量，以及機器的過度磨損。正確對齊的輥軸性能更好，生產一致的產品，并減少機器的磨損。

三個環形激光陀螺儀使ParAlign能夠在三維空間進行測量（滾動、俯仰和偏航）。不需要視線，這創造了一致的、可重復的結果。

在進行這項服務時，將設備放在輥?zhàn)由希瑖@輥?zhàn)拥膱A周掃過至少20度。只要有足夠的空隙，可以被放置在輥?zhàn)訄A周的任何地方，以完成使用掃頻方法的正確測量。這種靈活性允許在頂部、底部或側面進行測量，這取決于哪個地方最容易接近。測量大約需要30秒，測量結果會立即無線傳輸?shù)焦P記本電腦上。

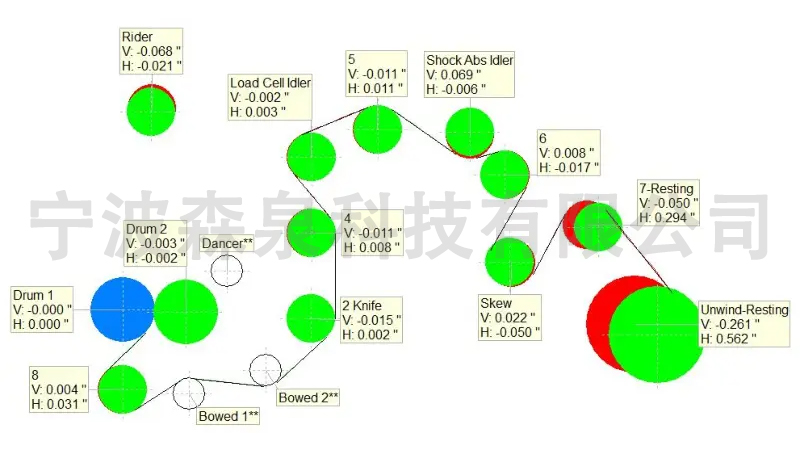

調整前視圖：

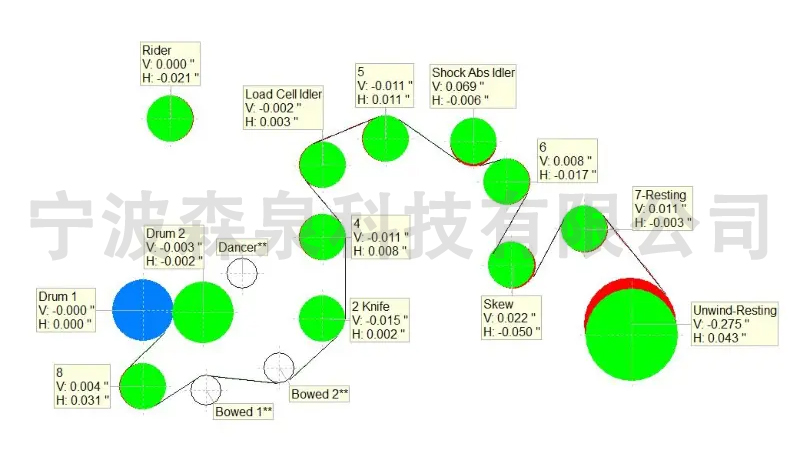

調整后：

進行輥軸對中的顛覆性方法
以更好的方式對中輥軸：快速且高效，精確度高，對視線沒有要求
準備和測量時間非常短，使停機時間最小化
即便輥軸之間的距離非常遠，甚至在視線被遮擋的情況下，該高精度系統仍適用于所有適中的輥軸。
也適用于封閉的設備區域
也適用于不均質的溫度曲線
自動以圖形和數字方式顯示實際情況
立即顯示結果和現場評估。

采用了慣性測量技術，即內置了 3 個通常在大型噴氣式飛機和潛艇中執行導航功能的超高精度激光陀螺儀。
測量結果的精確度明顯提升，完全可以重復。相對于傳統的測量方法，其測量所需的時間大大縮短。

簡單地將該系統安裝在下一根輥軸的表面上，即可將每根輥軸的實際位置與理想的對中位置進行對比，偏差情況將立即以圖形和數字方式顯示。將通過無線方式將數據傳輸至筆記本電腦上。在機器的側視圖中，將以圖形和數字方式顯示所有經過測量的輥軸與理想位置之間的偏差情況。
