車床和車削加工的機床對齊

2024-04-09 880

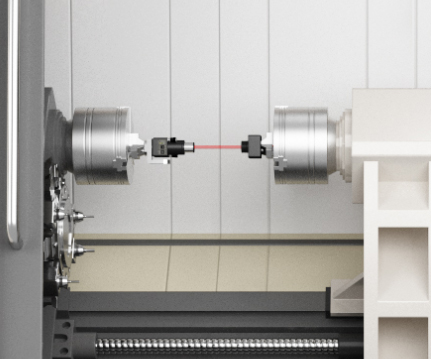

車床和車削加工的機床對齊

用于將車床、外徑/內徑磨床、車削中心和類似機器上的主軸箱主軸軸線與導軌、副主軸和尾座對齊。還可用于預防性維護和組裝期間的導軌直線度檢查以及檢查面板平面度、墻板垂直度。便攜式主機立體顯示讀數分析平面度、直線度、垂直度和平行度等

 直線度測量;垂直度測量; 平面度測量;實時顯示測量值;測量結果可通過計算機保存并文本輸出、打印.測量過程中可以隨時添加或刪除測量點,測量點數目多達999個,最大測量距離40m. 測量精度:0.001mm。



Easy-Laser 激光機床測量系統體積小、重量輕,非常適合各種車削應用,從小型 CNC 車削中心和走心式機床到大型床身車床。激光的工作范圍可達 (40 m),甚至可以快速輕松地檢查大型車床的對準情況。



●機床三維直線度

●心軸方向主軸與副主軸/尾軸對中


●機床主軸間的直角機床工作臺

●機床床身的平面度

●軸承間隙檢查軸承狀態

1.Easy-Laser激光機床測量系統平面度測量


可以測量矩形平面或圓形平面的平面度,用戶根據需要選擇不同的測量方法;將探測器放在需要測量的點上,記錄測量值,測量后選三個測量點作為基準面(置0) ,1其他測量點相對于基準面的數據就出來了。

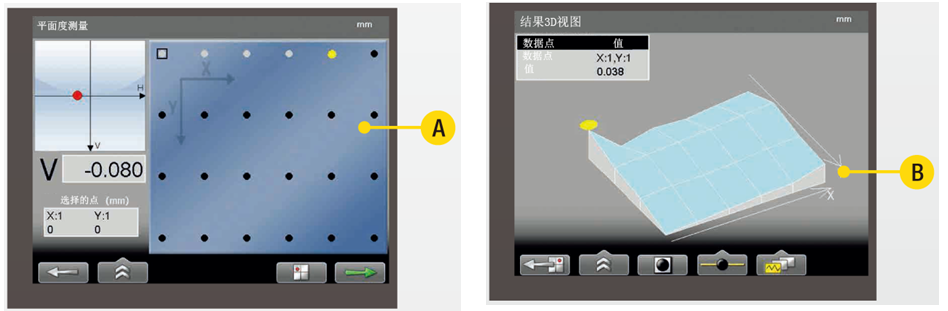

A .測量示圖                                  B 3D顯示結果,可以旋轉從不同角度觀看


2.Easy-Laser激光機床測量系統直角測量

當測量直角時,首先在X方向上測量兩點并記錄,然后使用激光發射器D22內置的棱鏡,使激光束偏轉90度;在Y方向上測量兩點并記錄,測量值轉換為角度值,顯示為X與Y方向上的偏差。

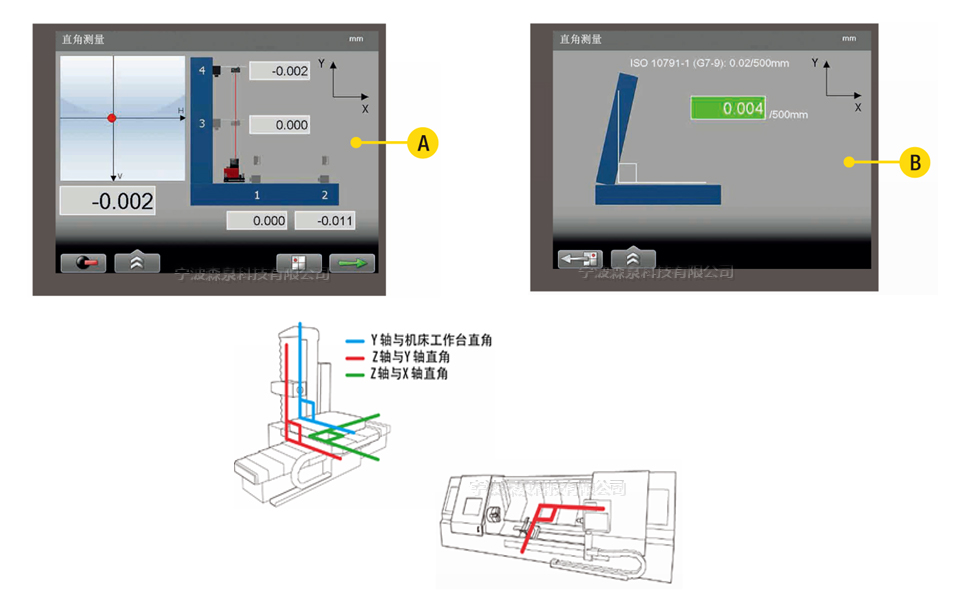

        A:測量示圖                            B:測量結果圖:綠色=公差內,使用標準公差或自己設定的公差


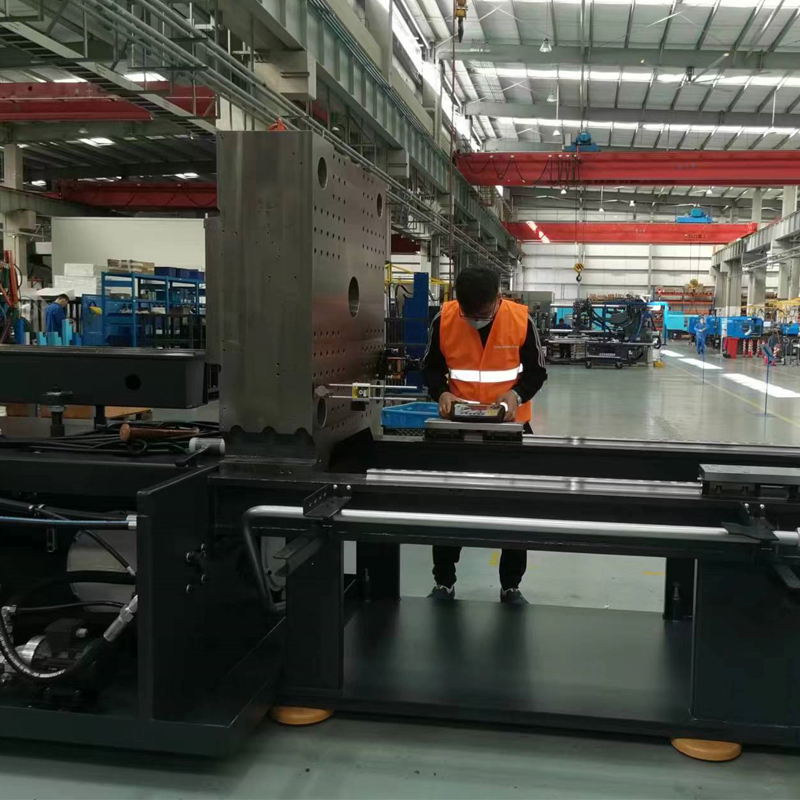

3.Easy-Laser激光機床測量系統直線度測量

直線度測量像所有其他幾何測量-樣,將激光束作為參考,一個很大的優勢是您可以同時測量水平和垂直方向,將探測器放在需要測量的位置并記錄數值,測量后選擇兩個合適的測量點作為基準線(置0) ,其他測量點相對于基準線的數值就出來了,測量中可以添加或刪除測量點

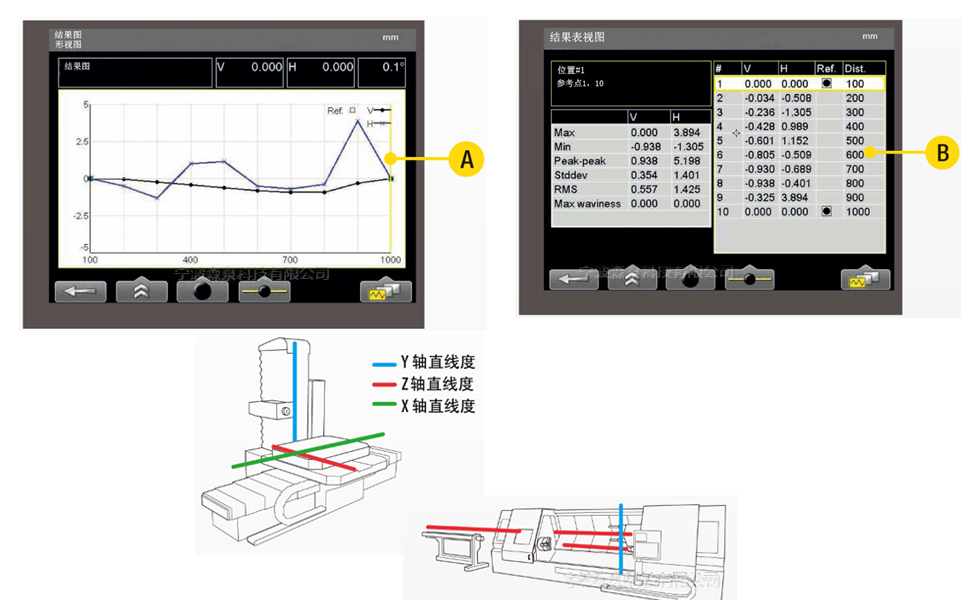

      A .顯示結果(圖)                           B .顯示結果(表格)


4.Easy-Laser激光機床測量系統水平度測量

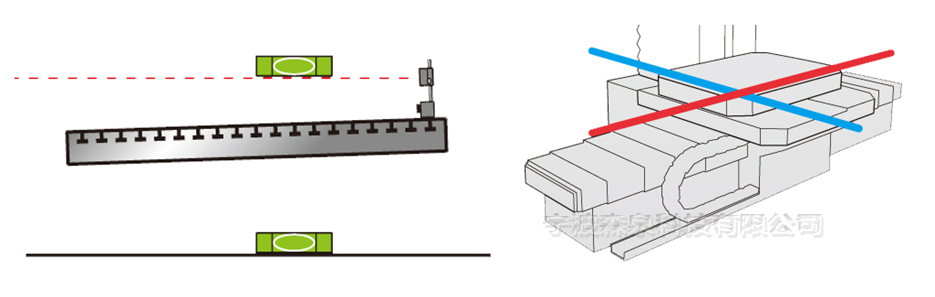

水平任何測量之前,最重要的一步是機床要水平,測量時激光發射器旋轉在機床旁的三腳架或類似支架上,用虛似的激光水平線作為參考線,然后調整機床到正確的位置。


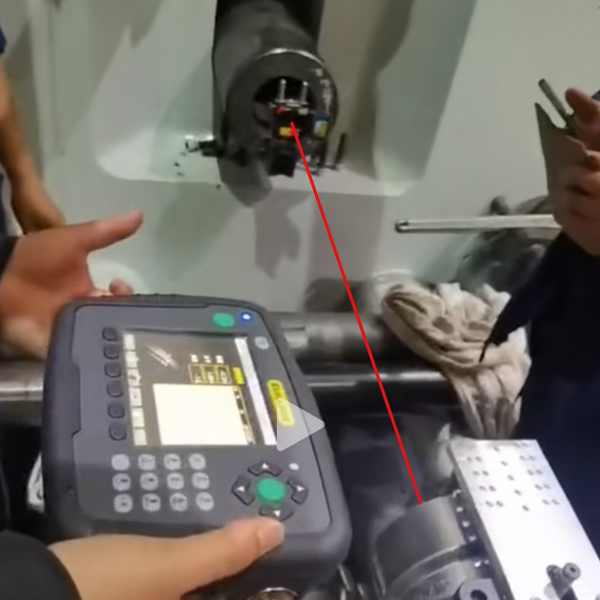

5.Easy-Laser激光機床測量系統心軸方向:

心軸方向當測量心軸直線度時,將激光發射器放在主軸中,探測器可沿著機器的工作區移動。記錄在第一個測量點的測量值,然后主軸旋轉180,并記錄該點的第二個值;將探測器移到第二個測量點,重復上述過程。您可以使用D22或ESH單元作為激光發射器

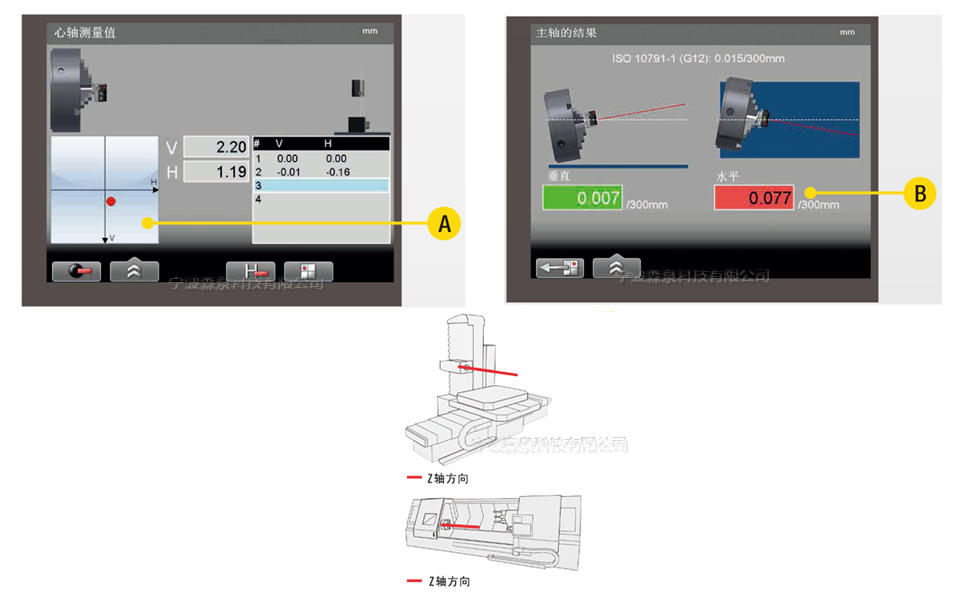

          A:測量視圖                           B:測量結果,紅色超出公差
