螺紋的測量

2024-03-27 801

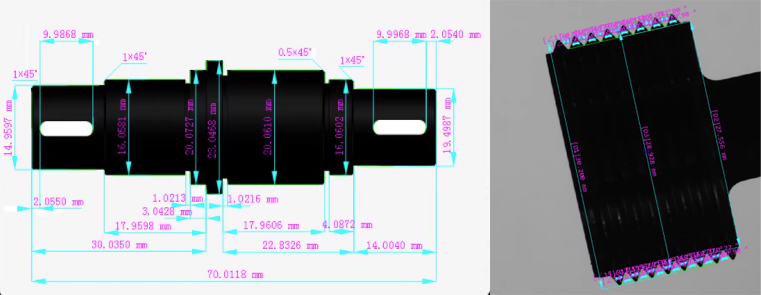

螺紋測量:中徑、單一中徑、大徑、小徑、螺距、牙型全角、牙形半角、錐度、齒頂圓弧、齒底圓弧、齒頂寬、齒底寬、齒高等,并自動判別。

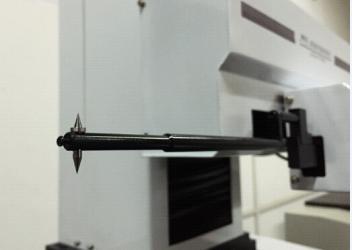

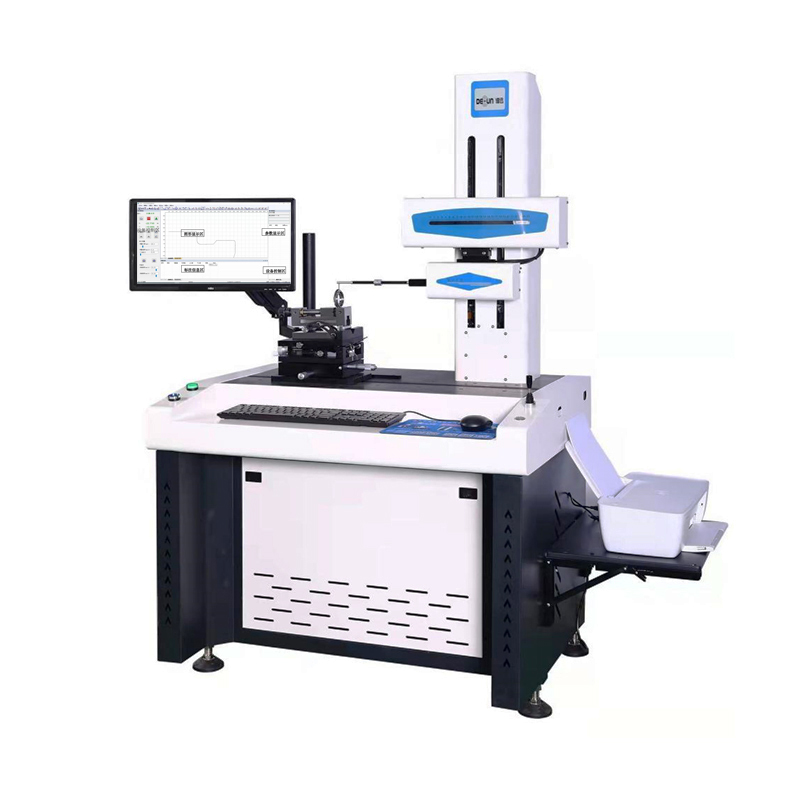

以表面輪廓測量儀為基礎機臺,測量原理與表面輪廓儀測量儀一樣,即采用直角坐標測量法,通過X軸、Z軸傳感器,測繪出被測零件的表面輪廓的坐標點,通過電器組件,將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機,軟件對所采集的原始坐標數據進行數學運算處理,標注所需的工程測量項目。


產品特點


測量效率:專用針對螺紋測量軟件,所有參數自動計算,僅需數秒就能計算出所有結果。
測量精度:各軸采用分辨率為0.05的高精度RENISHAW光柵,激光干涉儀修正,以保證有足夠高精度的原始數據。
智能程度:所有參數由計算機自動完成;測量可設定程序自動測量。
方便程度:所測的上、下沿圖形及參數均在一張報告中體現。
測量范圍:一次性可測量的螺紋長度為120mm。
性價比:螺紋數據庫按類型細分成模塊單元,可按需配備,節約成本。


測量精度


圓柱螺紋環規:內徑≥16mm,牙形半角≥27°
中徑:±(5+6H/60)μm
小徑:±(5+6H/60)μm
螺距:±(1.5+2H/4)μm
