E930擠出機系統主要用于測量擠出機管道的直線度和指向。另一個應用可以是例如液壓管道。經過深思熟慮的系統設計確保了測量過程的快速和準確。可以測量直徑低至47毫米。
為什么對齊?
對齊的擠出機導致:
?擠出機螺桿和管材的撕裂更少。
?生產材料的質量均勻。
?降低能耗。
?降低備件消耗
.?增加了機器時間的可用性。
四個步驟
擠出機設備的部件對齊可分為四個步驟:
①主軸中心的對齊-出口齒輪箱主軸中心與出口擠出管中心線的對齊。
②主軸中心的對齊-入口齒輪箱主軸中心與入口擠出管中心線的對齊。
③擠出機管的直線度
④電機-齒輪箱的對準電機和齒輪箱之間的傳動的對準。
1、安裝設備
當直徑較?。s200毫米)時,您可能需要使用有線單元而不是無線單元。
①將激光發射器連接到磁性支架、輪轂銷或可旋轉母線(用于齒輪箱無法旋轉時)。
②將激光器連接到齒輪箱主軸上。
③用4+4個M5x16螺釘、電纜以及延長桿接頭將探測器安裝在兩個適配器上。檢測器標簽朝向適配器處的壓力點。
④將帶有適配器的檢測器放置在擠出機管的出口中。
適配器
制造為適合管道,允許偏差為±1 mm[±0.04“]
2、主軸中心
心軸的中心線與擠出機管的中心線重合是很重要的。否則,入口端的螺釘將被壓在管子上,這將導致螺釘和管子的異常撕裂,并增加能量消耗。這種撕裂也會在所生產的材料中產生金屬碎片。
齒輪箱和擠出機管通常連接在一起,這使得人們很容易相信主軸的中心線總是與擠出機管的中心線重合。然而,齒輪箱由于其重量可能會在其連接處彎曲,并發生平行偏移。
在對準過程中,我們旋轉檢測器和主軸。通過這種方式,我們可以讀取心軸的中心線與進口端管道的中心線的比較情況。對連接處不可接受的錯位進行調整或填隙。
3、齒輪箱與管對齊
①將激光發射器安裝在齒輪箱主軸的末端。
②將靶安裝在管的末端,并借助其同心圓將其調整到中心。
4、粗略對齊

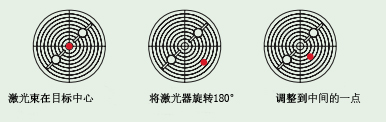

確保激光束直接擊中目標。反射可能看起來像是激光束。
①將激光束大致對準目標的中心。使用激光器上的螺釘進行調整。
②將激光發射器旋轉180o。
③將激光束調整到目標中心的一半位置。
④移除目標。
5、測量
①將探測器放置在進口管內180o的位置。
②選擇以啟動程序“值”。
③選擇以將值清零。
④將激光發射器旋轉180°。
⑤選擇可將值減半。
⑥使用傾斜螺釘將激光束調整為零。
⑦將探測器旋轉180°(±1°)。
⑧按下可記錄值。
⑨將探測器移到管道出口,然后將其旋轉180°(±1°)。從第3點開始重復該程序,并讀取齒輪箱相對于管出口的指向方向
結果
齒輪箱-管
始終查看從探測器上看到的測量結果。
正值V表示齒輪箱指向下方,正值H表示齒輪箱向左。
結果向用戶顯示位置相對于激光束是高還是低。
