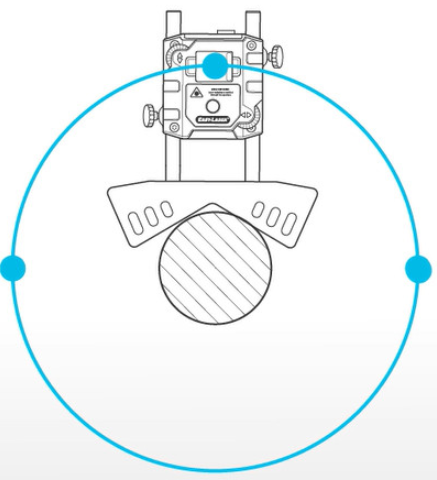

測量點記錄在三個固定的時鐘位置:9點、12點和3點。這是經典的三點法,在大多數情況下都可以使用。以下是一些首選此模式的應用程序:
垂直對齊:
在立式機器上進行校準時,用于確定軸旋轉角度的自動傾角儀不再工作,因為它是重力操作的。因此,使用9-12-3方法,這樣您就可以手動設置角度,或者在這種情況下設置時鐘位置。
由于特定的工業或工廠要求而以一定角度安裝的臥式機器。請參閱以下示例:

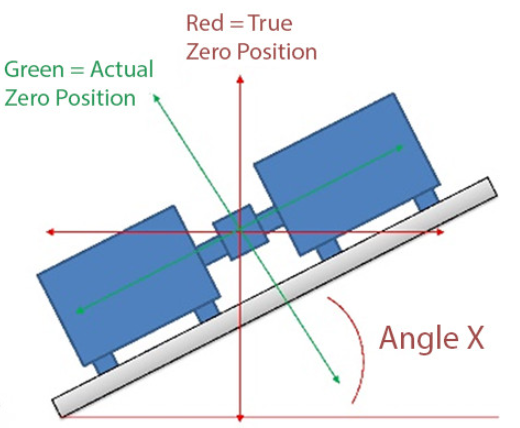

機器軸向成一定角度,傳感器無法確定真正的零位。如下圖1所示:
綠色=實際零位;紅色=真零位;角度X

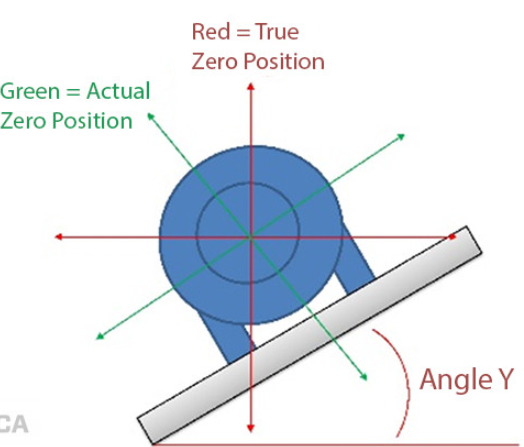

如果機器以旋轉角度安裝,且傳感器的真實零點位置與實際零點位置不一致。如下圖2所示:
9-12-3-測量模式角度Y
