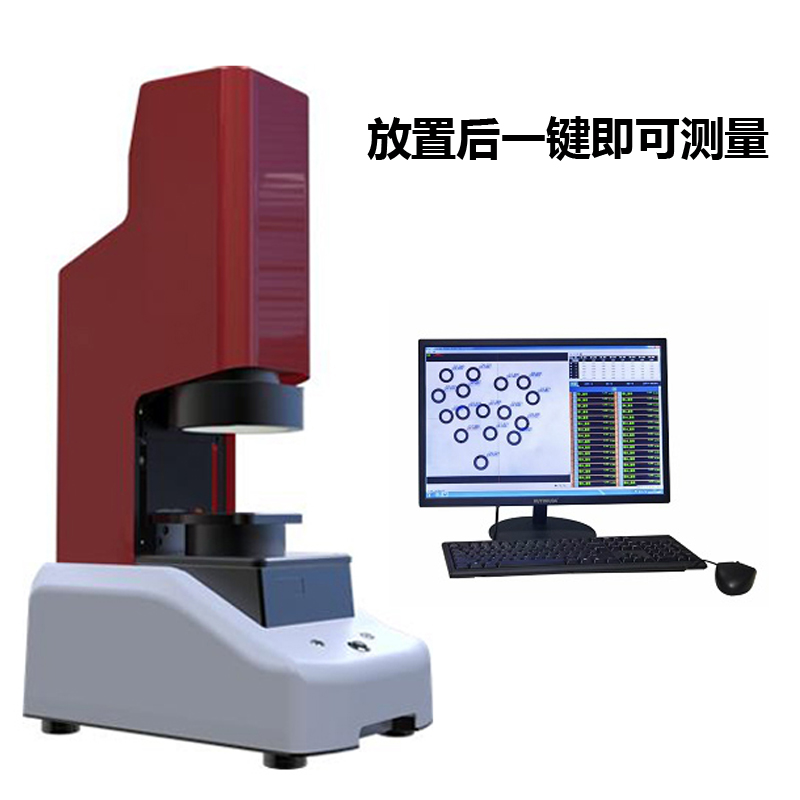

圖像閃測儀無需定位工件及夾具,單次測量周期為1-2s,效率是傳統設備的數十倍;只需設置匹配特征、規劃測量項目?jī)蓚€(gè)準備步驟,即可實現多產品、多尺寸批量測量;避免了傳統影像測量?jī)x繁雜的操作流程,生手經短時間培訓即可熟練操作。
廣泛應用于機械、電子、模具、五金、橡膠、磁性材料、精密沖壓、接插件、端子、手機、電路板、醫療器械、鐘表等尺寸較小的產品及零部件的批量快速測量。采用雙遠心高分辨率光學鏡頭,結合高精度圖像分析算法,并融入一鍵閃測原理。CNC模式下,只需把工件放置載物臺,儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成,真正實現一鍵式快速精準測量。傳統測量?jī)x器如投影儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等,在測量時面臨諸多問題,如:測量對象的定位原點定位費時、測量操作時間長、不同測量人員導致測量結果不同、數據統計管理繁雜等。
攻克傳統測量?jī)x器在檢測方面的難題,快速實現批量檢測。完成批量檢測,僅需兩步:
1.設置好工件需測量的項目與公差,保存;
2.連續放置工件,按一鍵即完成所有項目的測量。
3.自動匹配:工件可任意擺放,無需定位夾具,無需焦點調節,無需載物臺手動操作;
4.自動測量:測量速度極快,能同時完成上百個尺寸部位的繪圖、測量及公差評價
5.校準簡單:僅需一個功能校準鍵,多角度、全方位、全視野校準,保證測量精度;
6.使用簡單:人性化、智能化的軟件設計,任何人三分鐘內都可輕松掌握;數據自動保存:測量的結果自動保存到電腦,包括測量日期,產品的批號等信息;
7.精準度高:避免了因測量行程增大而受到測阿貝誤差,重復測量精度高
圖像閃測儀技術參數:
類別:?jiǎn)我曇俺上?br style="box-sizing: border-box;animation-fill-mode: both;font-variant-ligatures: normal;font-variant-caps: normal;orphans: 2;text-align:start;widows: 2;-webkit-text-stroke-width: 0px;word-spacing: 0px"/> 型號:EG-50
測量范圍:50×40
調焦行程:20
測量精度(μm):±3
重復精度(μm):±0.5
景深:20

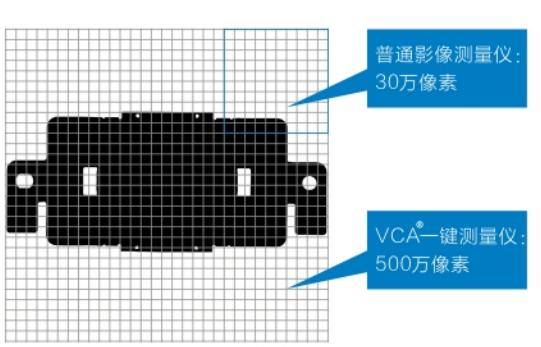

光學系統:500萬像素CCD;雙遠心工業鏡頭; 遠心平行背光源、LED環形正面光源
軟件:精密SPT測量軟件
接口:GigE ×1(雙視野型號×2),RS 232 ×1,及其他可擴展接口
電源:AC 220V,50Hz
工作環境:溫度15-25℃;濕度30%-80%;振動<0.002g, 15Hz
柔性智能:點、線、圓等測量元素的智能組合,可靈活調用修改,減少規劃工作量;測量數據可實時SPC統計分析,并以Excel、PDF 、Word、圖片等格式保存;可智能識別被測產品并自動調用檢測檔案,無需人工搜索選擇,快速切換產品;特定要素測量工具可定制,CAD交互、輪廓比對等功能可定制。
適用性廣:固定視野型具有立式、臥式兩大系列,適用平面及回轉體工件,產品量程覆蓋20-200mm,滿足不同規格類型產品測量;同時具備運動平臺式型號,結合光柵示數的運動平臺進一步擴充測量范圍;軟硬件接口豐富,可集成各類測量傳感器、自動化機構及數字化管理軟件,組成自動化智能化系統。
自主產權:本產品具自主知識產權,成像組件均采用高性能進口產品,圖像處理算法技術完全自主開發,為用戶提供更好的性?xún)r(jià)比選擇、更快速及時的技術服務,且避免了盜版等法律風險。
簡便高效:大視野高景深成像,無需定位工件及夾具,單次測量周期為1-2s,效率是傳統設備的數十倍;只需設置匹配特征、規劃測量項目?jī)蓚€(gè)準備步驟,即可實現多產品、多尺寸批量測量;避免了傳統影像測量?jī)x繁雜的操作流程,生手經短時間培訓即可熟練操作。
系統配置明細表
