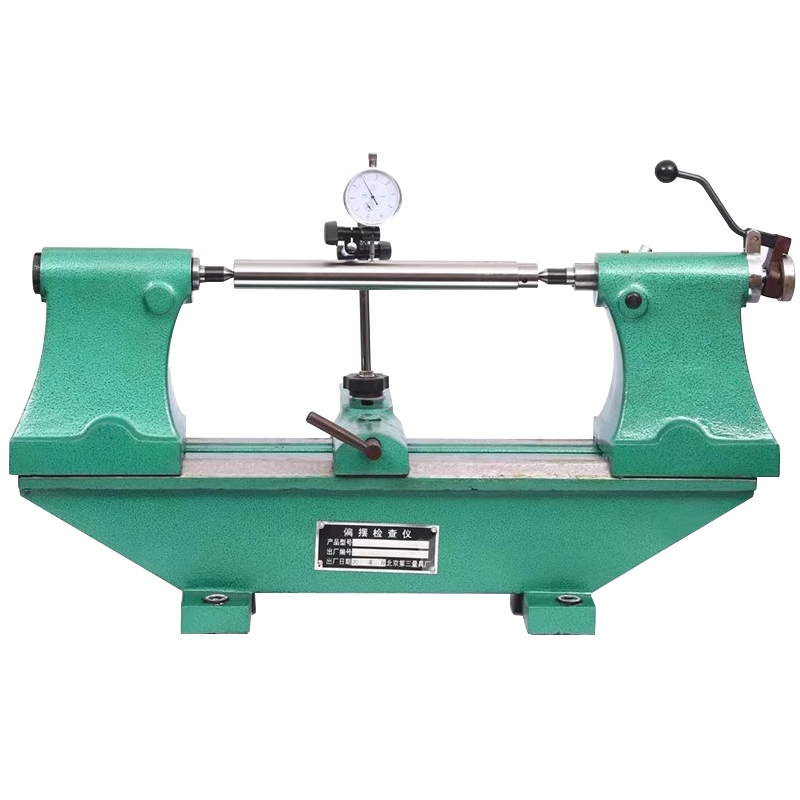

偏擺儀
用于測量軸類零件徑向跳動誤差,利用兩頂尖定位軸類零件,轉動被測零件,測頭在被測零件徑向方向上直接測量零件的徑向 跳動誤差。
高精度偏擺檢查儀配有一對4#硬質合金頂尖,齒輪傳動運行,提高了普通偏擺儀的測量精度,增大了對被檢測零件的支撐重量,可測量高精度零件的徑向、端面和斜向圓跳動。表架設計合理、上下、前后、左右調節平穩自如,操作方便,表架鋼性好,提高了檢測儀器的靈敏性,特別適用于檢測磨床加工零件產品。
偏擺儀特點:
1.配有一對莫氏4#硬度合金頂尖,齒輪傳動運行,提高了偏擺儀的測量精度,增大了對被測零件的支撐重量,可測量精度零件的徑向,端面和斜向圓跳動。特別適用于磨加工產品。
2.指示表通過表架調整位置,表架設計精巧合理,上下、前后、左右調節平穩自如操作極為方便。表架剛性好,提高了檢測儀器的靈敏度。
3.測量長度:500mm(A05) 800mm(A08) 1000mm(A10) 2000mm(A20)
2.側導軌全長上對兩頂尖連線的平行度:
0.005mm(A05) | 0.008mm(A08) | 0.01mm(A10) | 0.02mm(A20) |
3.被測零件最大直徑: 500mm
4.被測零件最大長度: 500mm 800mm 1000mm 2000mm
配用設備:指示表:扭簧表、千分表。
偏擺檢查儀規格:
型號 | 中心高 | 測量直徑 | 精度 | |
平行方向(μm) | 垂真方向(μm) | |||
2010 | 100 | ≤170 | ≤8 | ≤5 |
3017 | 170 | ≤270 | ≤8 | ≤5 |
5017 | 170 | ≤270 | ≤8 | ≤5 |
5030 | 300 | ≤560 | ≤8 | ≤5 |
10017 | 170 | ≤270 | ≤10 | ≤8 |
10030 | 300 | ≤560 | ≤10 | ≤8 |
20030 | 230 | ≤400 | ≤30 | ≤20 |

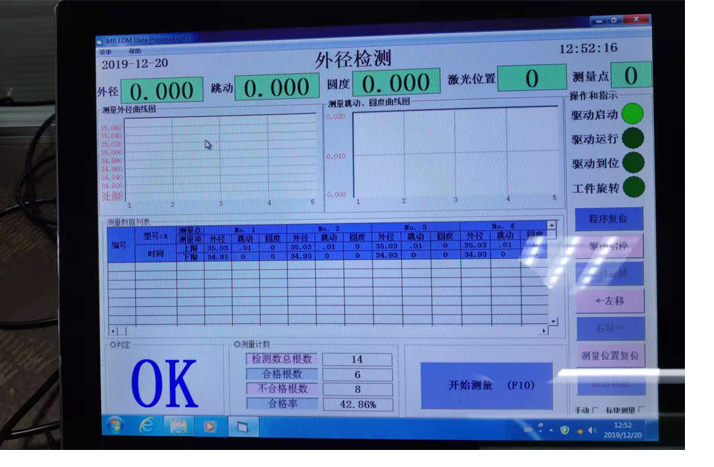

數顯跳動檢測儀用于測量軸類零件徑向跳動測量,利用兩頂尖定位軸類零件,轉動被測零件,測頭在被測零件徑向方向上直接測量零件的徑向跳動值和外徑值進行檢測。
產品用途:測量工件的外徑和跳動測量
測量精度:±0.002mm
測量范圍:0.3-95mm
重復性:0.5μm
測量方式:激光掃描法
有效掃描測量頻率:700次/秒
電機:德國Nanotec高速電機
激光器:三菱紅色可視半導體激光器
激光器輸出功率:〈2mW
工作電壓:~220V±15% 50--60Hz
工作溫度:-10~40℃
環境濕度:<85%RH
工作方式:連續
耗 電:<30W
外形尺寸:62*25*6cm
