高精度幾何測量與校準系統: 該系統可用于進行所有最常見的幾何測量;平直度、平直度、垂直度、垂直度和水平度。測量快速而精確。顯示的分辨率為0.001毫米。
該系統可以提供完整的文檔,直接生成PDF報告,并為PC提供數據庫程序。激光發射器是我們著名的大賣家,D22具有調平臺、強磁腳和高達40米的范圍。發射器的激光束
可以比作一把絕對直且失重的尺子,也就是說,這是精確測量的完美起點。
①直線度測量
使用我們的直線度測量程序,您可以輕松地測量長軸、軋輥、軸承、底座、機器結構等。您所要做的就是在測量之前或測量時定義多個測量點。
您將能夠以圖形和數字方式獲得水平

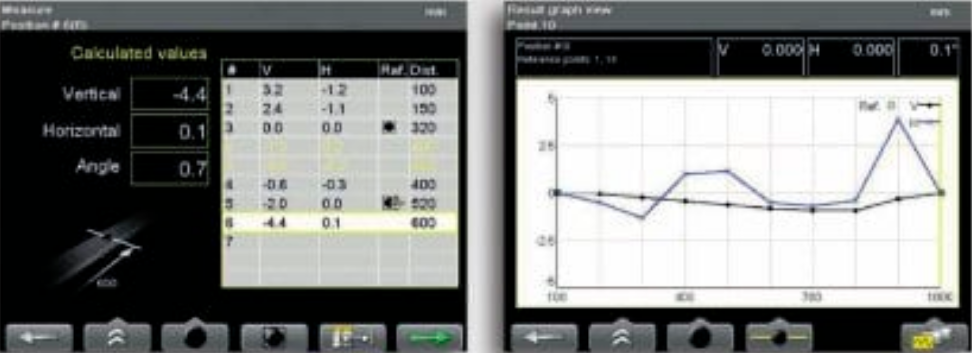

直線度測量程序 直線度測量結果圖
②平面度測量
平面度可以在矩形或圓形平面上測量。用戶可以根據所需的測量類型來選擇方法。將探測器定位在選定的測量點,并記錄數值。測量后,
將其中三個測量點設置為參考(0),然后將剩余點重新計算到形成的新參考平面。

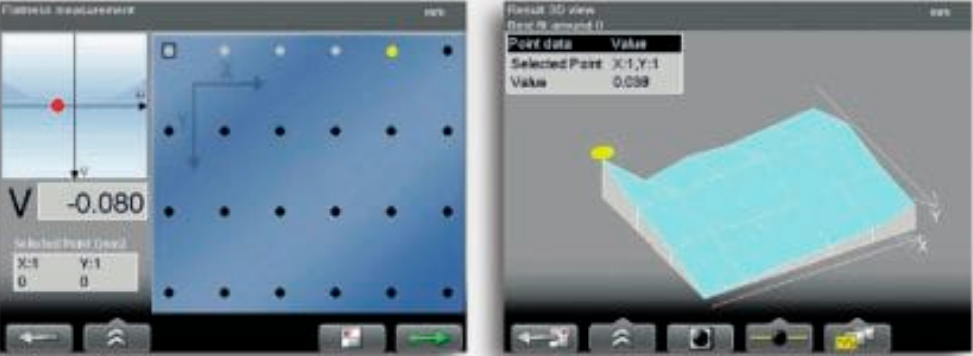

平面度測量程序 平面度測量結果圖
③垂直度測量
測量垂直度時,首先在單個物體上記錄兩個測量值,以創建角度的參考。然后使用激光發射器D22中的內置角棱鏡,將激光束偏轉90°,
并在第二個物體上記錄兩個新的測量值。

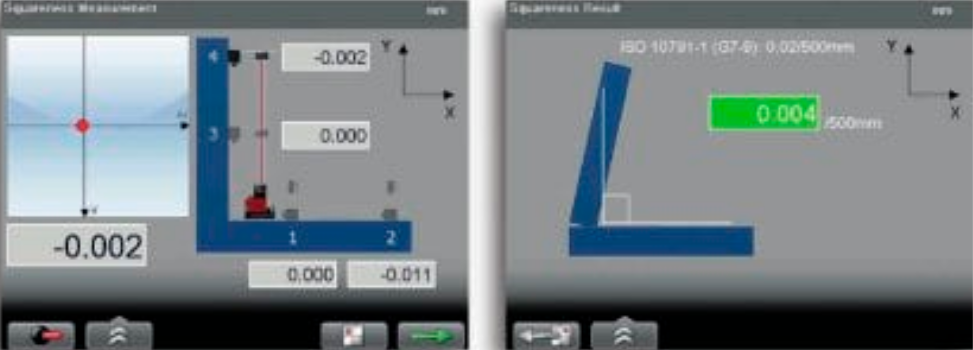

垂直度測量程序 垂直度測量結果圖
④包含所有程序

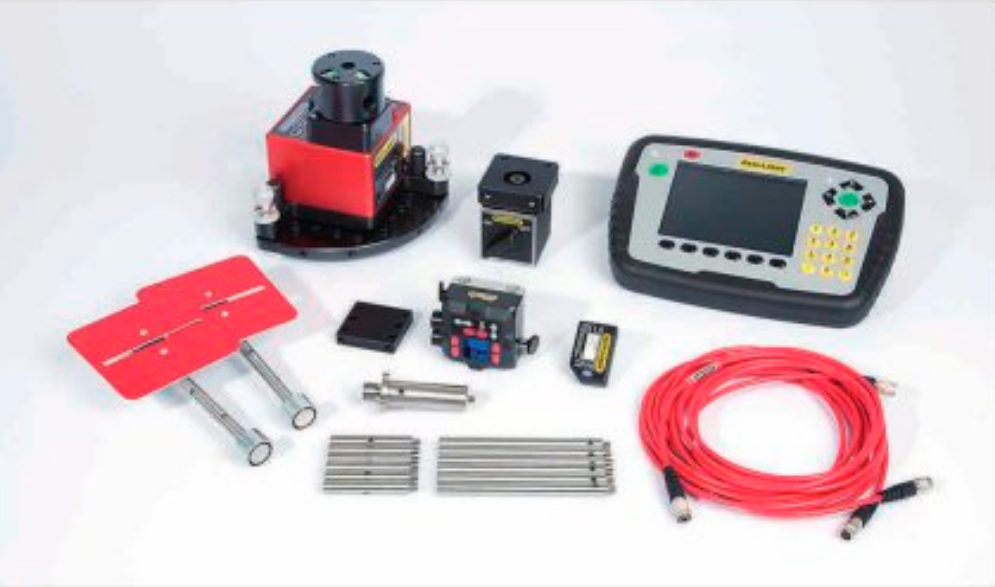

Easy Laser E920本身就是一個完整的系統,包括激光發射器、探測器和顯示單元。但這也是創建一個適合您特定需求和要求的測量系統的絕佳起點,
因為所有的測量程序都是標準的!添加額外的激光發射器、測量單元和支架,以及Easy laser系列的其他配件?,F(xiàn)在或?qū)怼?br/>

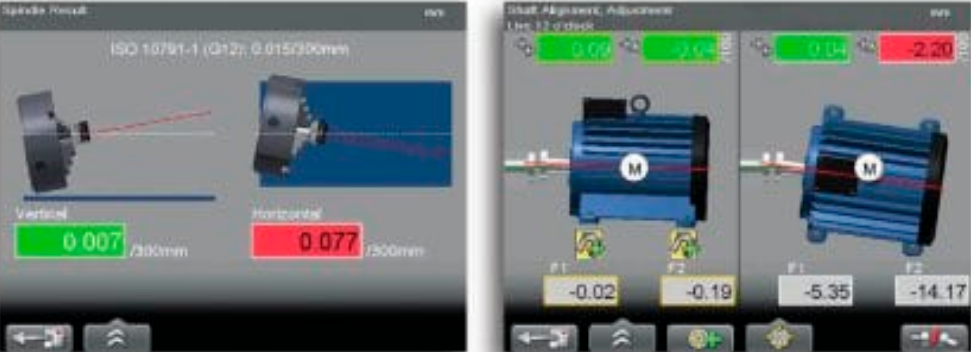

軸對中測量程序 軸對中測量結果圖
