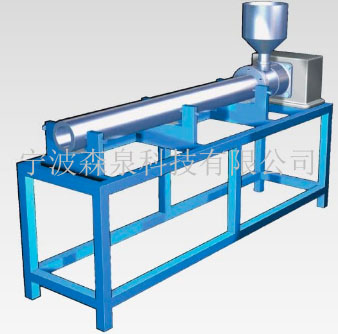

齒輪箱軸中心必須與擠出機管的中心線重合。否則,進口端的螺釘將壓在管子上,這將導致螺釘和管子的異常磨損,并增加能耗。這種磨損也會在生產的材料中產生金屬碎片。在對準過程中,我們旋轉檢測器和主軸。通過這種方式,我們可以讀取心軸的中心線與進口端管的中心線的比較情況。
重要的是擠出機管是直的,這樣螺桿就不會在任何部分緊貼在管上,這可能會導致生產材料中的異常磨損和金屬碎片。我們還將獲得更均勻的生產材料溫度,最終產生更好的產品。
對齊擠出機的好處
①擠出機螺桿和管材磨損較?。?/span>
②生產材料的質量均勻;
③降低能耗;
④降低備件消耗;
⑤增加了機器時間的可用性。

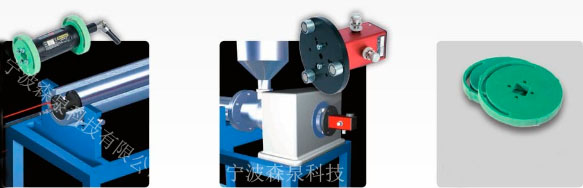

管中帶有適配器的探測器 齒輪箱主軸上的激光發射器 探測器管接頭
快速準確的測量
擠出機系統E930主要用于測量擠出機管道的直線度和指向。另一種應用可以是例如液壓管道。經過深思熟慮的系統設計確保了測量過程的快速和準確??梢詼y(cè)量直徑低至50mm的直徑。工作范圍高達40m.程序?qū)⒅滥瓿蓽y(cè)量過程,從而加快工作速度。
對齊的四個步驟
①電機齒輪箱的對準
電機和變速箱之間的傳動裝置的校準是用例如簡單的激光軸對中測量裝置進行的;
②齒輪箱軸心對中-擠出機管入口
齒輪箱軸中心與入口擠出機管中心線的對齊。使用簡單的激光擠出機系統進行。
③齒輪箱軸心對中-擠出機管出口
齒輪箱軸中心與出口擠出機管中心線的對齊。使用簡單的激光擠出機系統進行。
④擠壓管直線度的測量
使用簡易激光擠出機系統進行。
文檔
你有很多可能記錄結果;
保存在顯示單元中,pdf會自動生成;
將數據發送到pc,包含用于pc的數據庫程序easylink;
打印輸出;
可拓展性
由于所有程序都包含在顯示單元的軟件中,easy-laser E930系統可以擴展以滿足您現在和未來的特殊需求。您只需添加適當?shù)呐浼缂す馄?、用于軸對中測量單元和其他固定裝置。
