分切機輥軸平行度調整
輥平行度是指輥的軸線與水平面的垂直偏差程度,它是輥的重要性能指標之一,直接影響到輥的成品品質。因此,正確測量輥平行度非常重要。

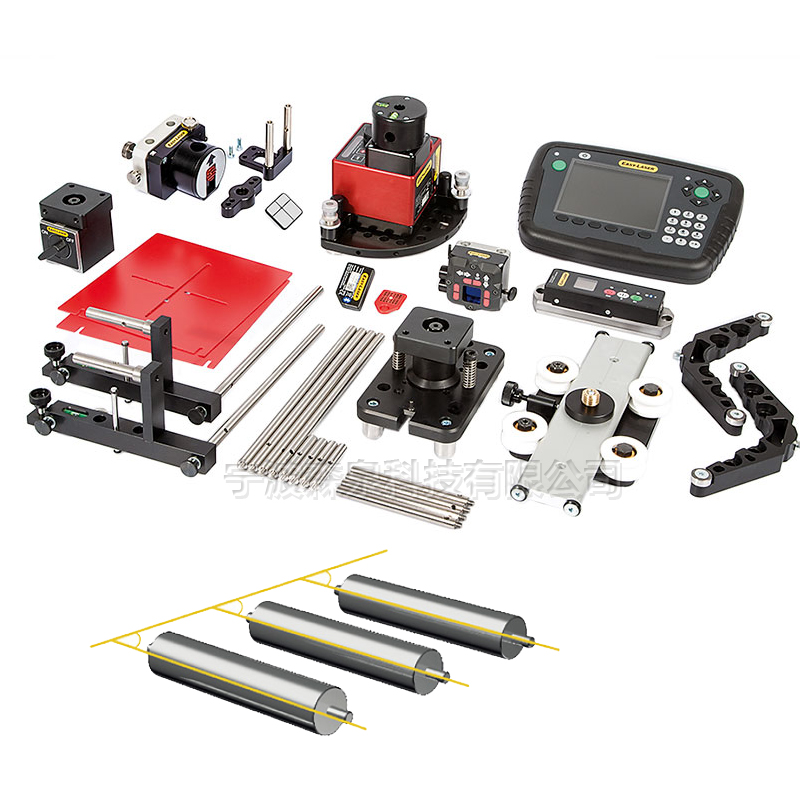

EASY-LASER激光幾何測量系統可實現功能:輥軸平行度測量(水平方向和高低方向角度調整);垂直度測量;底坐或平臺表面平整度測量,軌道的直線度測量/輥軸的撓度測量;
EASY-LASER 輥系平行度測量系統使得測量和調整軋輥及其他對象變得簡單,軋輥的平行度可以在現場實時反饋。在測量過程中您隨時可以添加、刪除和重新測量和對象。測量結果以圖形或表格的形式并可導出PDF格式檢測報告。
平行度測量方法:
方法1:主用用于軋輥對齊,當只需要更換或調整1-2個滾筒時,該系統非常適合。
軋輥調整工作可在1小時內完成
可以利用短暫停機
比傳統方法更簡單精確

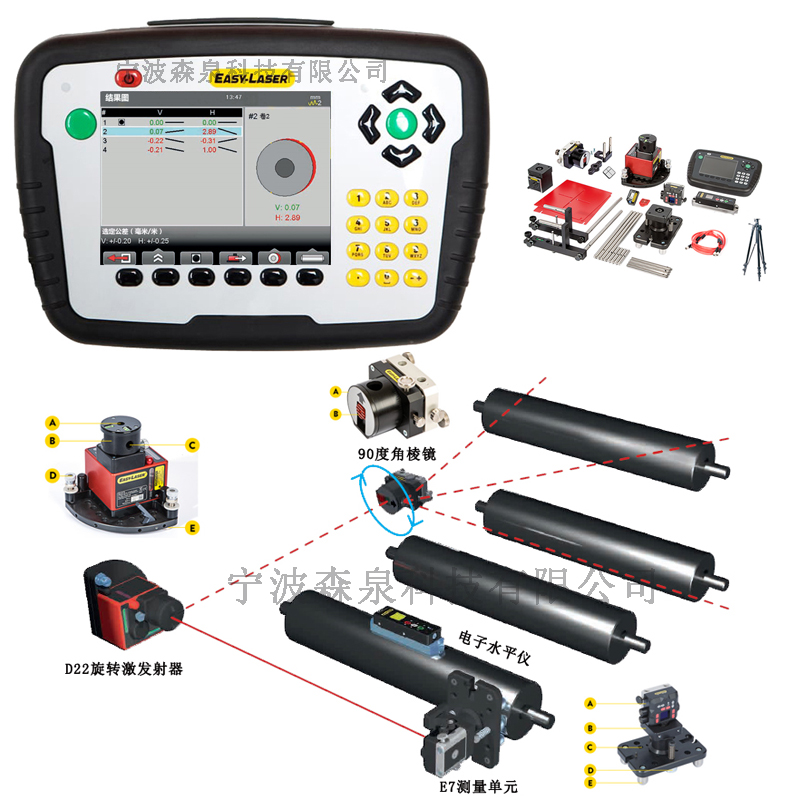

傳統方法:激光束(參考)指向機器旁邊,提供一條基準線,然后通過五棱鏡朝測量對象上的探測器偏轉90°。水平位置的測量值被記錄在測量對象的兩端,包括精密水平儀用于測量垂直方向的偏差。可以測量長達80米的機器。

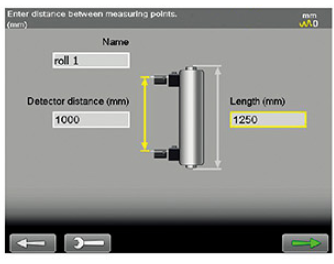

01 輸入測量點與滾筒調整點之間的距離,并給他命名

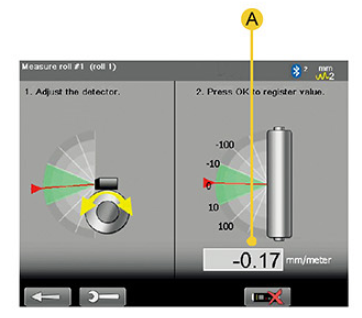

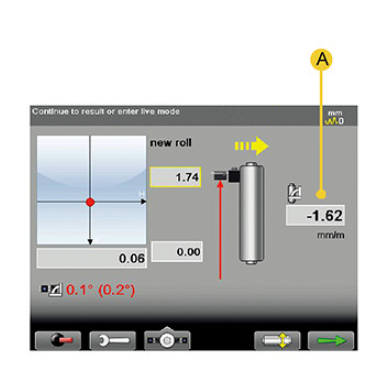

02 輸入頂端值 A 角度值

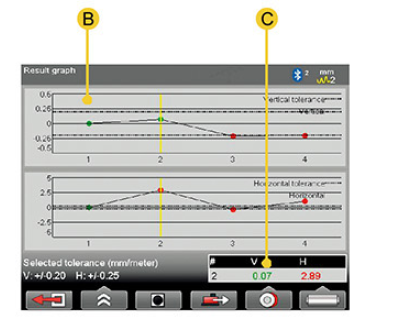

03 所有測量滾筒的結果都以圖形或表格顯示 B:公差線 C 角度值
方法2 用于軋輥和其他物體的平行度測量,特別適用于要測量和校準多個物體,以及距離較長的情況。還可以測量線段吸水箱的水平度,直線度和平直度測量。底座上的平整度和滾筒上的直線度。
用于大多數物體的平行度測量。
多功能系統適用于平直度和水平度測量。
該系統采用探測器和一個精密電子水平儀,測量原理非常簡單:放置激光發射器,調整激光束和滾筒垂直并打到探測器上,首先測量垂直方向的偏差(使用電子水平儀),然后測量水平方向的偏差,調整滾筒,然后將探測器移到下一個滾筒上,重復上一個測量步驟。該系統最大測量距離是40米,在某些情況下激光可能被設備阻擋,在這種情況下儀器提供一個功能,允許移動激光發射器,并重新調整參考線和原參考線重合,因此即使視線無法穿過整臺機器或者滾筒安裝在不同高度上也能完成測量。

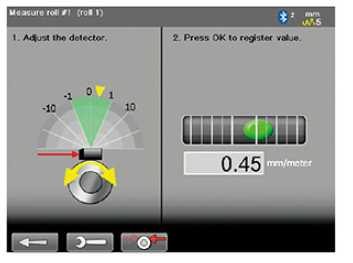

測量垂直值,轉動軸使黃色箭頭落在綠色區域。
測量水平值:A:轉動軸使入射在綠色區域的值
測量結果以圖形或表格的形式顯示
B:設定基準輥

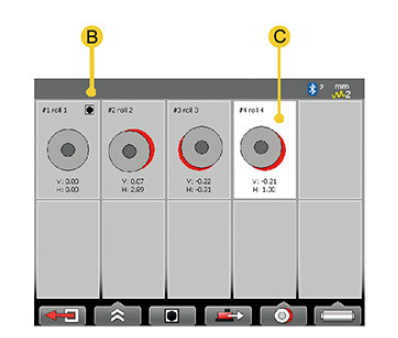

C:其他被測輥平行度
4. 平行度測量結果顯示
結果說明: a. 被測輥 被測輥 1為基準輥
b. 被測輥 被測輥 2&3系同一根輥重復測量兩次
結論: a. 儀器可測量輥平行度
