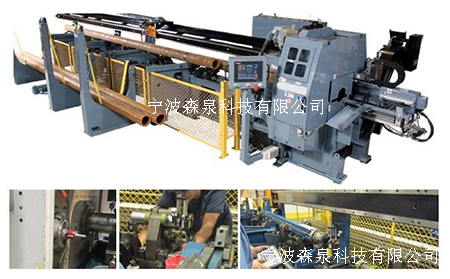

使用Easy Laser E940機床系統對自動機床進行校準。該車床有一個用于20’管坯的自動進料器,這些管坯由V形輥交替支撐,然后在加工時由“穩定支架”夾緊。這項工作的目的是使坯料在由V形輥或穩定支架支撐時與主軸的旋轉中心完全對齊。此外,還有一個推動器系統,將坯料推進夾頭。推桿的運動也需要與主軸中心線對齊。這是一個具有挑戰性的測量,因?yàn)橹鬏S激光可以通過夾頭引導回來。
測量程序:
步驟1:激光發射器安裝在主軸上,其光束穿過夾頭。將激光器調整到旋轉中心線,然后以200RPM旋轉主軸進行測量。通過這種方式,梁沿著機器的整個長度精確地標記了旋轉中心。第一次測量是每個穩定支架的中心位置。在一塊短坯料上安裝一個激光探測器,將其鎖定在每個穩定支架中進行測量。使用圓心直線度程序來測量和調整每個穩定支架的位置。這些都是“實時”調整的,以便每個穩定支架將坯料與主軸旋轉保持一致。
步驟2:是測量推桿臂相對于車床旋轉中心的行程直線度。這是通過用推進器的鉗口抓住一塊類似的坯料,然后使用相同的程序在其行程的4個位置測量和調整其真實位置來實現的。
步驟3:最后的調整包括調整V形輥,以支撐與旋轉中心對齊的管坯。這種調整實際上是在沒有激光器的情況下完成的。將一塊全長的坯料固定在夾頭中,另一端由推進器支撐。依次用墊片調整每個V形輥,使其將坯料精確地支撐在中心線上。客戶告訴我們,機器現在運行得比以往任何時候都平穩。
客戶或任何服務承包商從未對該機器部分進行測量和校準,因?yàn)樗麄儫o(wú)法進行測量。Easy Laser E940系統的功率和靈活性使這項工作在一天內完成。
