柴油機底座平面度和主機龍骨撓度測量

2023-10-11 856

柴油機底座平面度和主機龍骨撓度測量

應用于修造船廠、柴油機生產企業、艉軸管制造企業、科研院校、船配、專業安裝隊伍等。

1.激光測平儀(克令吊平面度測量);

2.平面度實時測量程序:可增加測量海洋工程大型不規則平板平面度測量,柴油機底座平面度測量;

3.激光對中:傳動軸安裝找正;

4.同心度測量:船廠造光、復光、尾軸管同心度檢測等(艉軸的造光和復光測量、艉軸管同心度測量、圓孔橢圓度測量)



優點:

  高精度,在40m測量范圍內,最高可達到0.01mm

 操作非常EASY,標準操作流程,輕松得出測量數據,可以輕松培養一個熟練的操作工(無經驗要求)。

激光無須調到整絕對圓中心,大致在圓中心就可以,我們探測器有18*18mm

激光本身無撓度問題,所以測量距離遠,可達40m

激光發射器D75是世界上唯一位移和角度都能調整地發射器,調整最小可達0.001mm。

孔調整時候儀器可實時顯示調整結果,指導調整

 測量簡單,每個點最多只需測量兩個數據就可得出圓心實際位置

 可測量圓孔的橢圓度


主機撓度平直度測量,


平整度、垂直度、垂直度和水平度。測量快速而精確。顯示的分辨率為0.001毫米。該系統可以提供完整的文檔,直接生成PDF報告和用于PC的數據庫程序。D22具有調平臺、強磁腳和范圍可達40米。

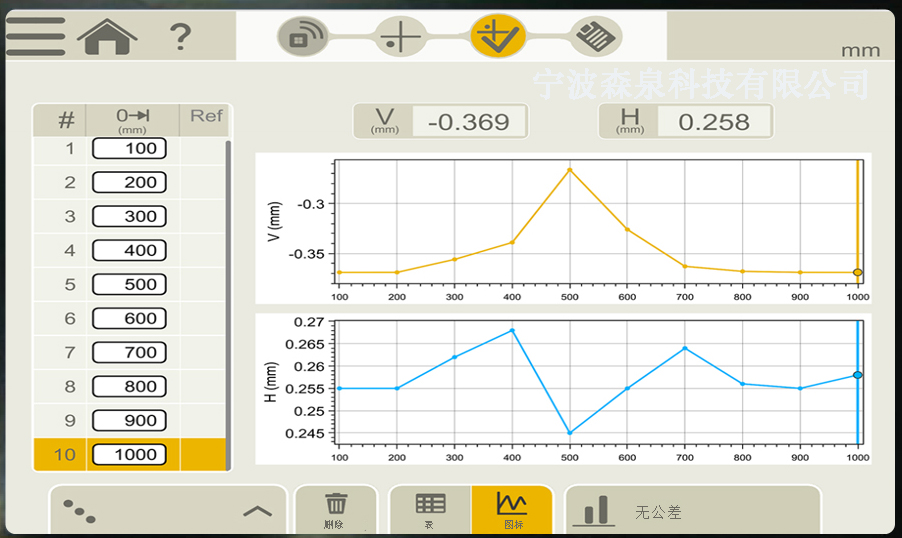

直線度測量

使用我們的直線度測量程序,測量長軸、軋輥、軸承、底座、機器結構等。在測量時定義多個測量點。能夠得到水平和垂直對準的結果,圖形化和數字化

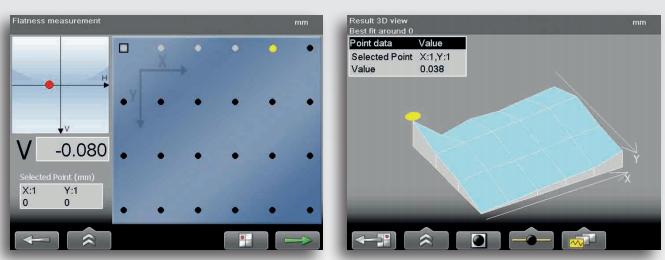

平面度測量

平面度可以在矩形或圓形平面上測量。根據所需的測量類型選擇一種方法。位置檢測器在選定的測量點并記錄值。之后測量,將其中三個測量點設置為參考(0),然后剩余的點被重新計算到所形成的新的參考平面。
