覆膜機滾軸平行度調整設備

2023-08-11 723

覆膜機滾軸平行度調整設備

主要用于印刷機,涂布機,鋰電池,覆膜機 ,真空卷膜機等行業滾筒類平行度測量,主要以第一根滾軸作為基準,測量其它輥與第一個輥的平行值進行實時調整,測量距離可達40米,重復性達0.02mm



激光幾何測量系統EASY-LASER E970測量方法

第一步)-在三腳架上設置激光發射器,以便測量直線作為參考點。在上方放置了紅色目標,用兩個粗略調整目標和激光發射器之間的激光束形成了一條直線。



第二步-在做了一個參考之后,激光束翻了90度,所以它直接向棱鏡射去。角棱鏡與要測量的大致成直線。然后將角棱鏡置于發射器的光束直接擊中目標面。這是用角調整和偏移調整完成的。


第3步(圖片--下面)--一旦光束直接擊中角棱鏡的目標,光束就會再次翻轉90度??梢詫z測器和適當?shù)闹Ъ苓B接在鋼軌上的各個點上,并沿鋼軌無線測量。一旦測量結果記錄在顯示單元上,如果需要進行任何修正,就可以做出決定。


產品特點:

1) 測量距離: 40米,顯示分辨率 0.001mm

2) 高亮度 5.7寸彩屏顯示

3) 可實時顯示調整效果,動畫跟蹤 、數字可實時顯示調整效果,支持有線和無藍牙兩種測量方式

5) 一套系統即可完成多種功能

6) 自動生成測量報告,支持U盤直接導出數據線導出兩種模式


操作流程:

1) 將激光發射器D22 放到一個三角架上

2) 90 度棱鏡D46 放到另一個三角架上調整激光發射器,保證激光線1 和激光線2 平行

3) 依次將激光接受器用磁座固定到每個輥子的首尾2個位置,讀取數據主機自動計算每個輥子相對激光線1 和激光線2 的斜率

4) 主機自動給出兩個輥子間的平行度情況,并能存儲1000 個結果,可以和電腦通訊。導軌最大跨度可達40米,加中間過度輥可無限延長 ,加中間過度輥可無限延長 ,加中間過度輥可無限延長 ,加中間過度輥可無限延長 。

滾筒平行度測量視頻

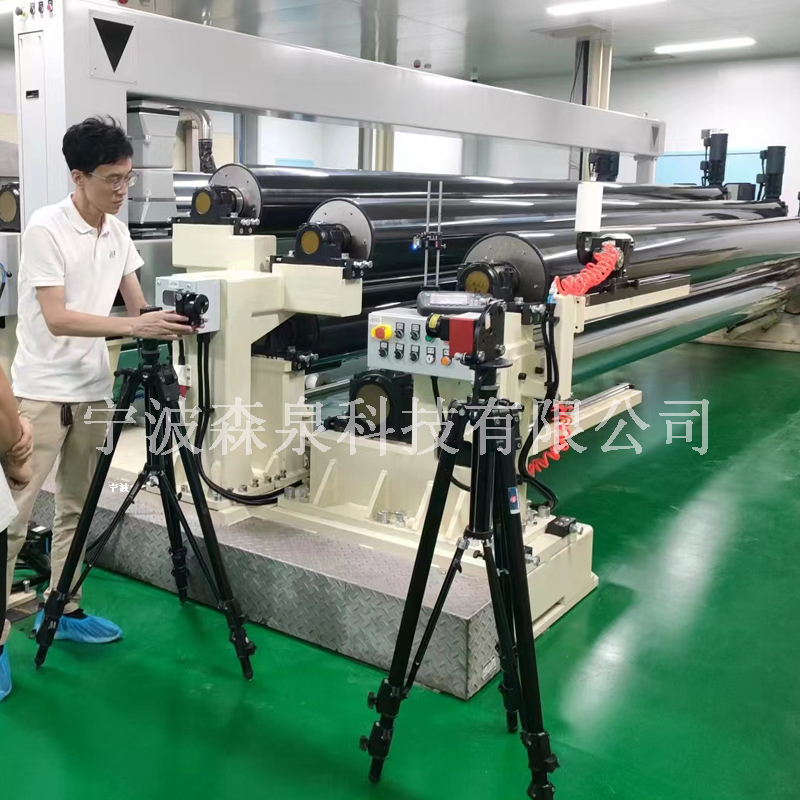

實地測試案例:


2.調整入射線光線


3.測量平行度和重復精度


4. 平行度測量結果顯示



結果說明:  a. 被測輥 被測輥 1為基準輥

                   b. 被測輥 被測輥 2&3系同一根輥重復測量兩次

結論:       a. 儀器可測量輥平行度

                 b. 重復精度  0.01mm
