如何用激光測量平行度 EASY-LASER E970

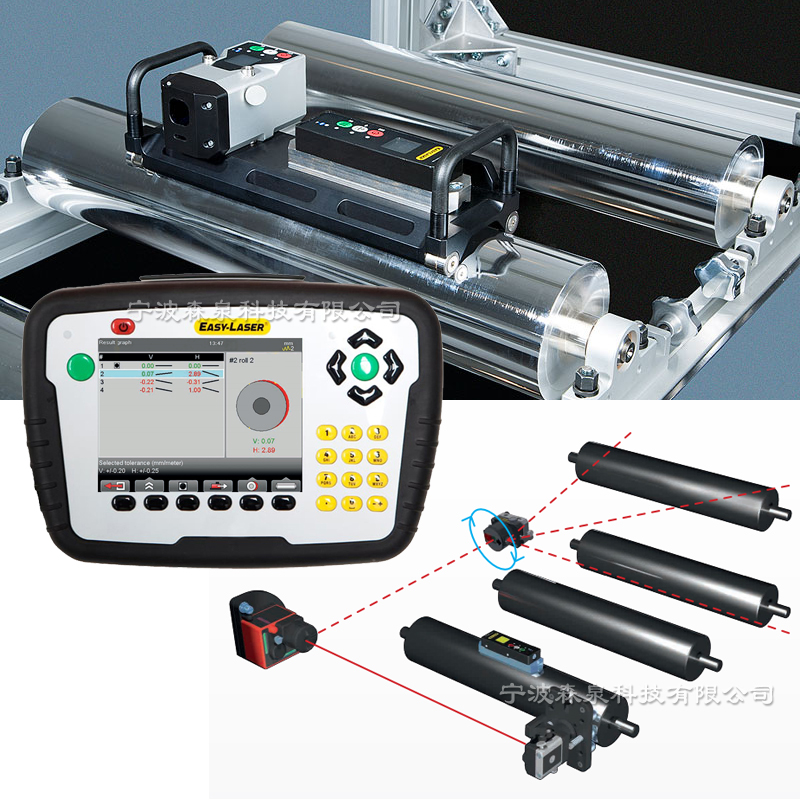

主要用于印刷機  涂布機  鋰電池等行業滾筒類平行度測量

激光幾何測量系統EASY-LASER E970測量方法

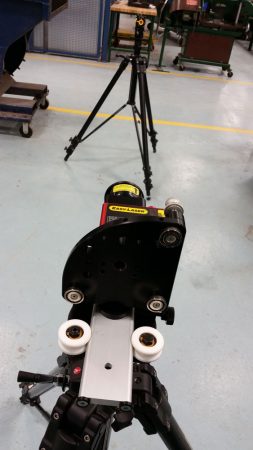

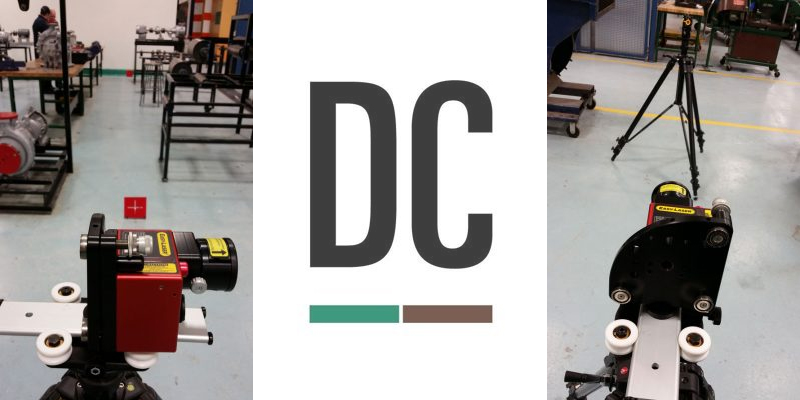

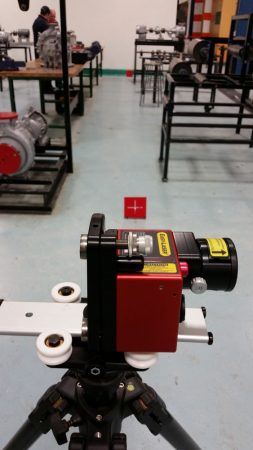

第一步)-在三腳架上設置激光發射器,以便測量直線作為參考點。在上方放置了紅色目標,用兩個粗略調整目標和激光發射器之間的激光束形成了一條直線。

第二步-在做了一個參考之后,激光束翻了90度,所以它直接向棱鏡射去。角棱鏡與要測量的大致成直線。然后將角棱鏡置于發射器的光束直接擊中目標面。這是用角調整和偏移調整完成的。

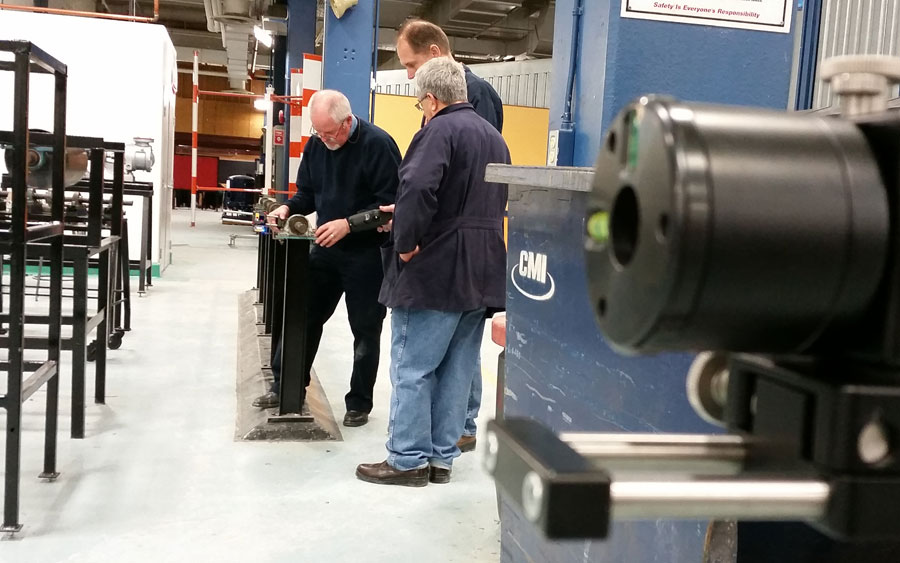

第3步(圖片--下面)--一旦光束直接擊中角棱鏡的目標,光束就會再次翻轉90度。可以將檢測器和適當?shù)闹Ъ苓B接在鋼軌上的各個點上,并沿鋼軌無線測量。一旦測量結果記錄在顯示單元上,如果需要進行任何修正,就可以做出決定。

產品特點：

1） 測量距離： 40米，顯示分辨率 0.001mm

2） 高亮度 5.7寸彩屏顯示

3） 可實時顯示調整效果，動畫跟蹤 、數字可實時顯示調整效果，支持有線和無藍牙兩種測量方式

5） 一套系統即可完成多種功能

6） 自動生成測量報告，支持U盤直接導出數據線導出兩種模式

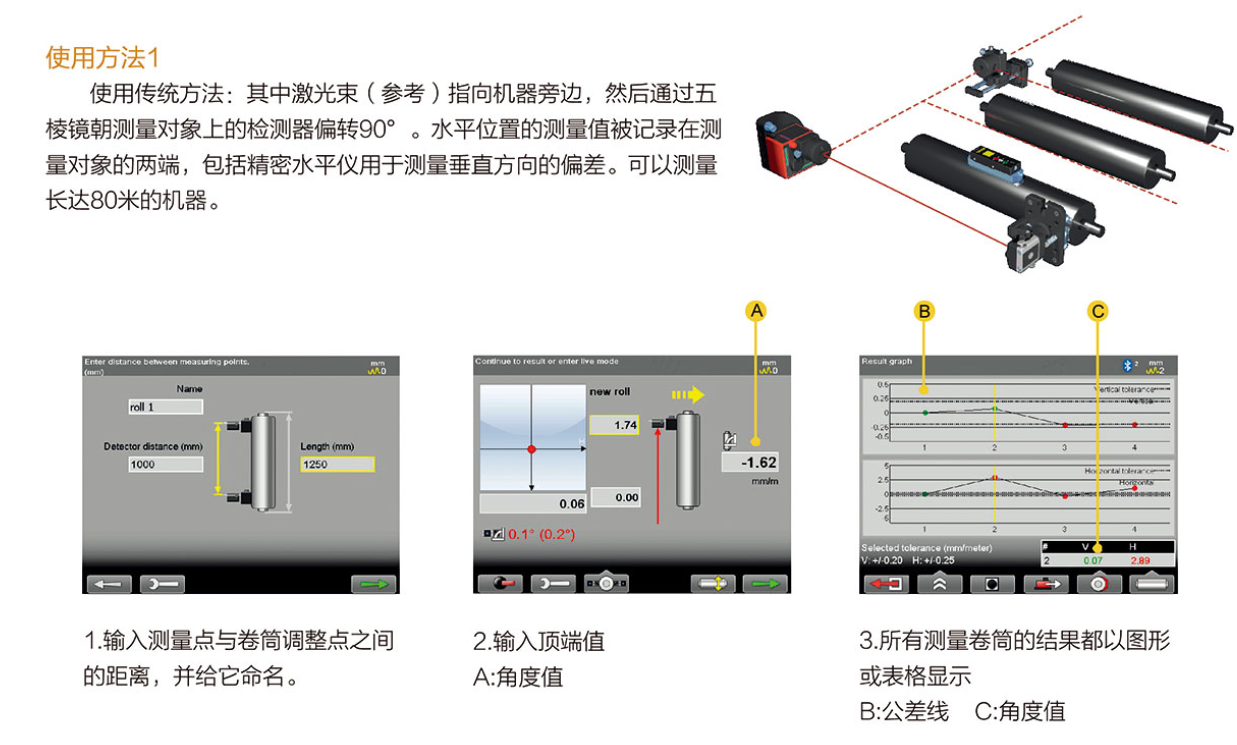

操作流程：

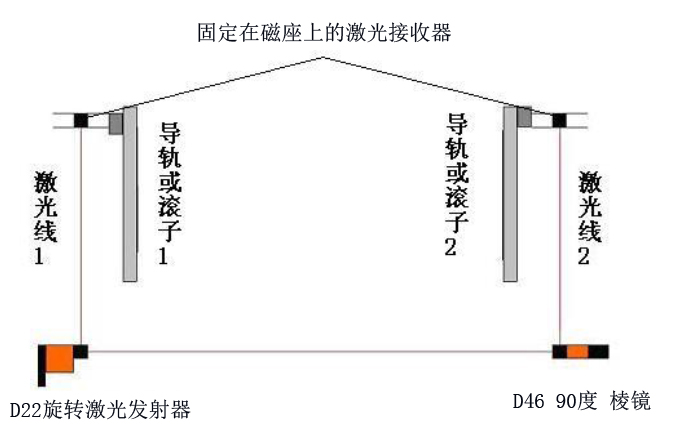

1） 將激光發射器D22 放到一個三角架上

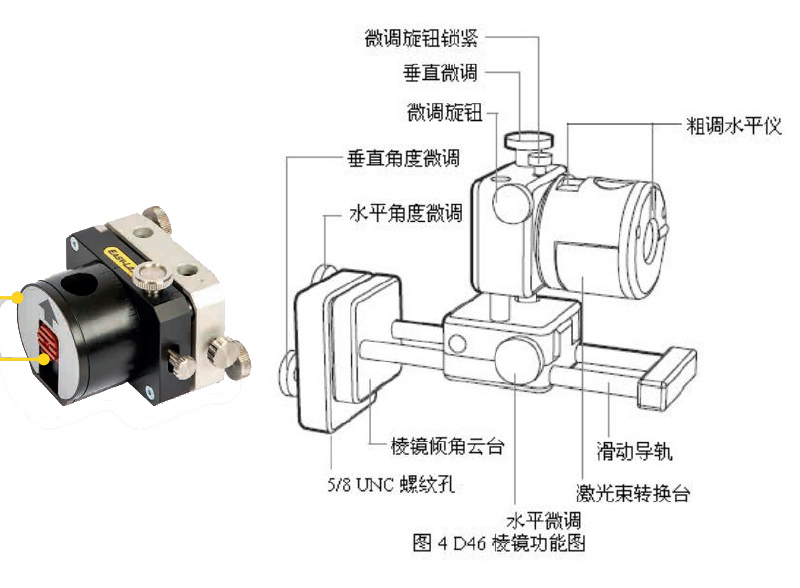

2） 90 度棱鏡D46 放到另一個三角架上調整激光發射器，保證激光線1 和激光線2 平行

3） 依次將激光接受器用磁座固定到每個輥子的首尾2個位置，讀取數據主機自動計算每個輥子相對激光線1 和激光線2 的斜率

4） 主機自動給出兩個輥子間的平行度情況，并能存儲1000 個結果，可以和電腦通訊。導軌最大跨度可達40米，加中間過度輥可無限延長 ，加中間過度輥可無限延長 ，加中間過度輥可無限延長 ，加中間過度輥可無限延長 。

滾筒平行度測量視頻

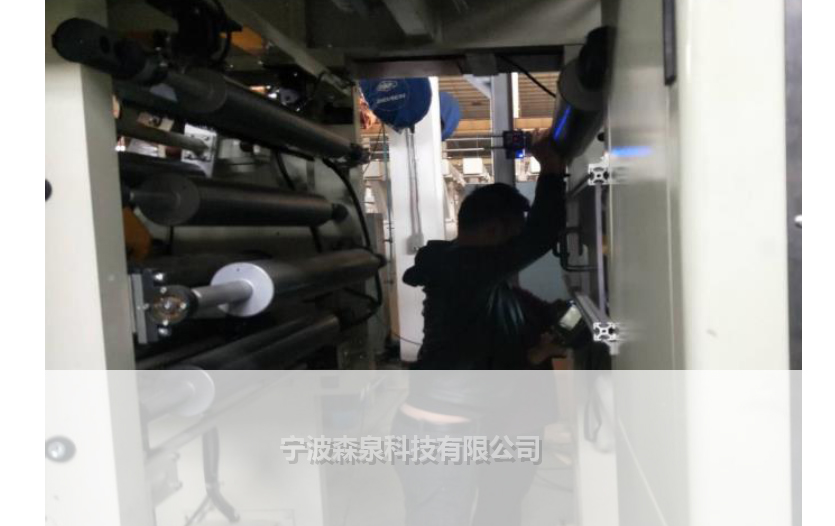

實地測試案例：

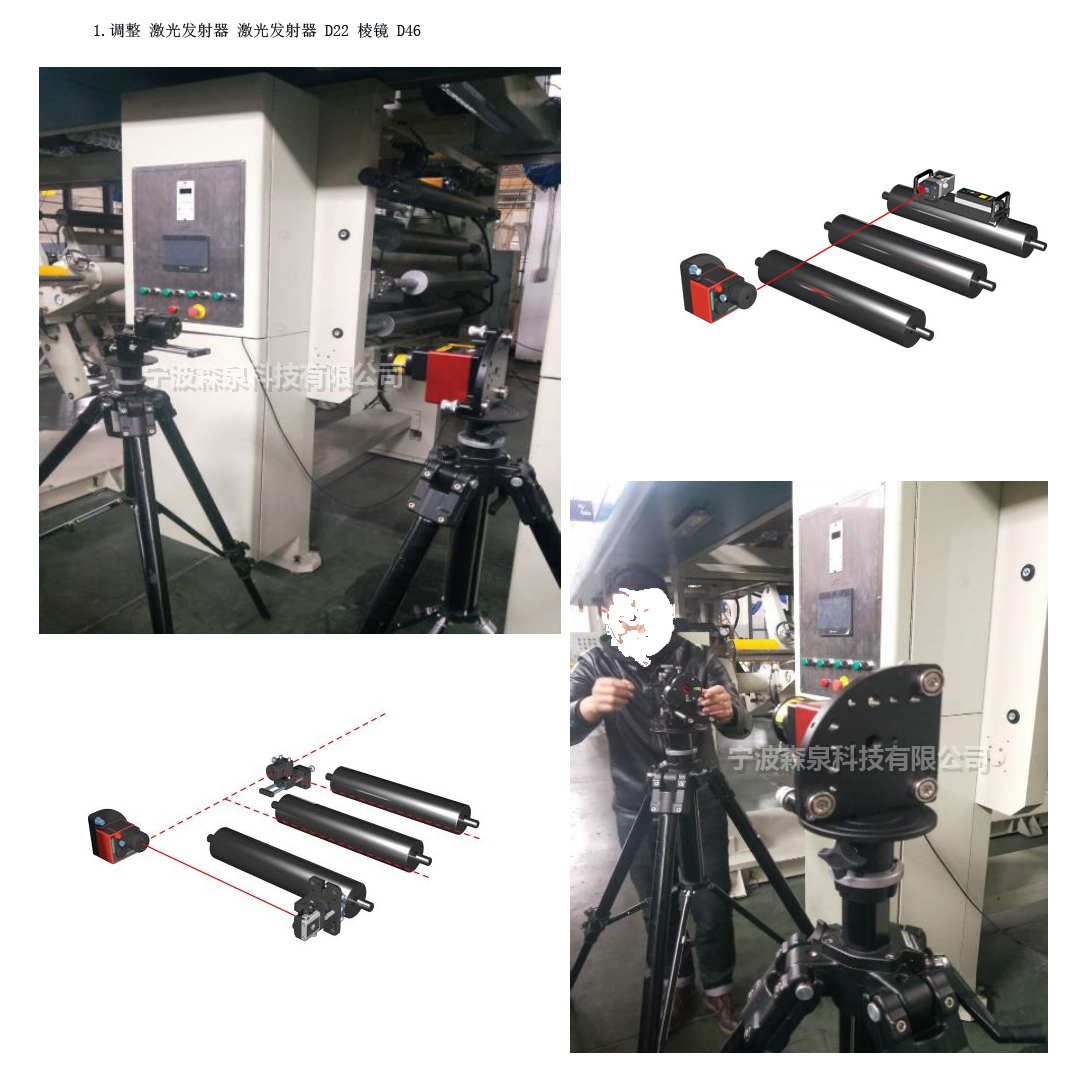

2.調整入射線光線

3.測量平行度和重復精度

4. 平行度測量結果顯示

結果說明：  a. 被測輥 被測輥 1為基準輥

                   b. 被測輥 被測輥 2&3系同一根輥重復測量兩次

結論：       a. 儀器可測量輥平行度

                 b. 重復精度  0.01mm
