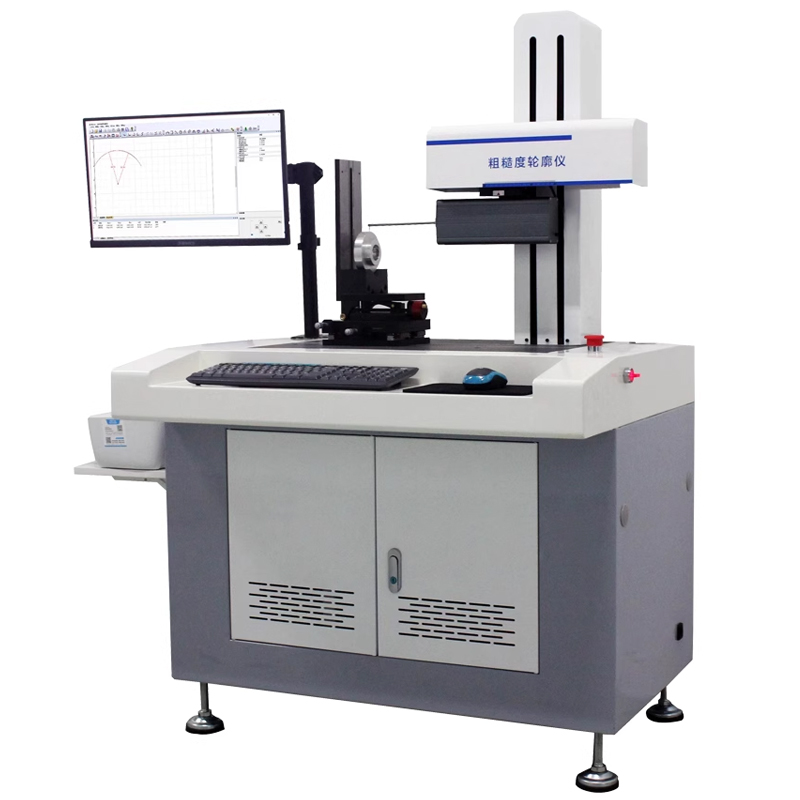

粗糙度輪廓度儀對各種工件輪廓的幾何參數進行測量,是測量各種機械零件素線形狀和截面輪廓形狀的精密設備??稍u定的表面輪廓參數包括:角度、半徑、坐標、距離、圓、圓截面,確定各個點、相交各點、坐標軸、直線、垂直線、圓和圓截面,可對輪廓進行直線度、圓度分析等;并可同時實現:
1.建立回歸直線和圓形;
2.建立點、交點、自由點、中心店、最高點和最低點;
3.建立坐標系統(tǒng);
4.計算半徑、距離、角度、坐標及線性偏差;
5.實際值與標稱值比較;
6.測量程序自動運行。
粗糙度輪廓度儀產品功能
1、一次測量可同時評定粗糙度及輪廓參數,顯示Ra參數和Pt參數;
2、表面粗糙度評定: R參數、P參數、W參數等多參數評定;
3、表面輪廓評定:評定半徑、角度、距離、坐標、圓、圓截面;確定各個點、相交各點、坐標軸、直線、垂直線、圓和圓截面,可對輪廓進行直線度、圓度、輪廓度分析等;
4、形狀誤差測量:非球面形狀誤差測量、直線形狀誤差測量、弧面形狀誤差測量;

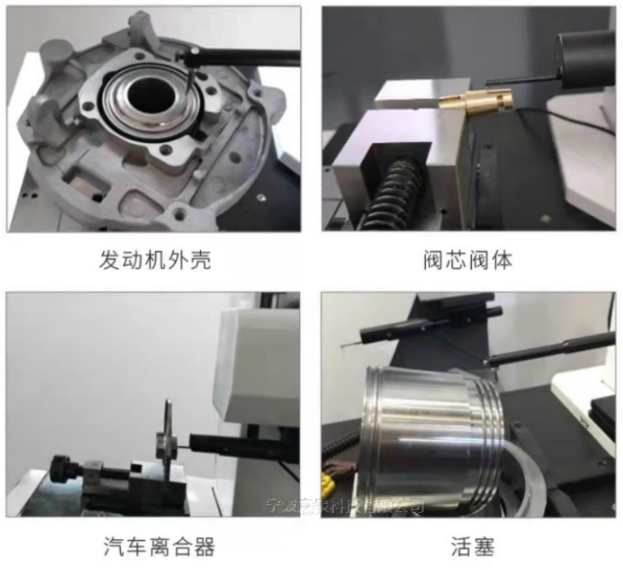

粗糙度輪廓度儀具體操作步驟:
2、安置好被測件(如果是特殊工件可以使用中圖儀器定制的夾具進行裝夾);
3、使用大理石臺右側的操作手柄調整測針位移至被測工件上方;

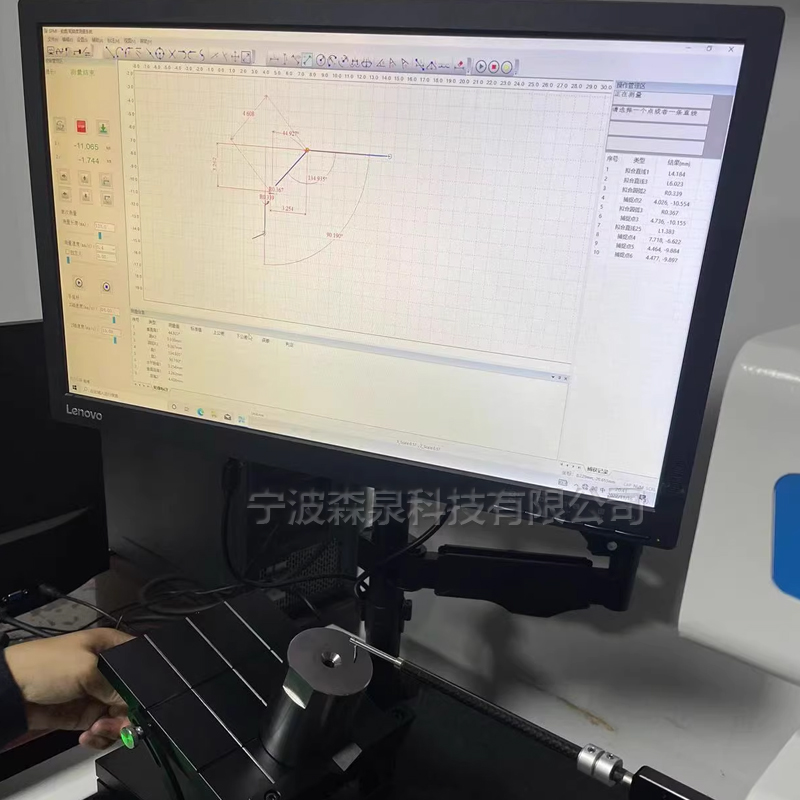

4、在軟件上選擇被測工件的起始、結束掃描位置,點擊“開始”按鈕,測針會自動接觸被測工件表面,進行掃描測量;

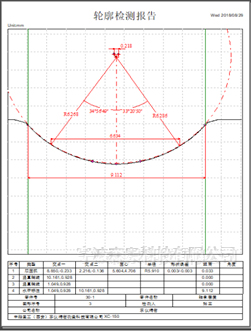

5、對生成的輪廓曲線進行分析,得出直線度、距離、角度、圓度、間距等輪廓參數,測量結果可以保存到數據庫中,供隨時查閱、調用,或者打印。
