軟腳是我們在談?wù)撦S對齊時經常使用的一個術語。事實上，在實際對準工作開始之前，您必須始終進行軟腳檢查；它是確?？煽堪惭b的重要組成部分。讓我們來看看不同類型的軟腳，以及它們發生的原因。

我們所說的“軟腳”是指機器不是均勻地放在所有的腳上。你可能聽過的另一個表達是機器框架變形。

為什么我們需要檢查和糾正軟腳？如果一個機器底座下面有一個小缺口，或者另一個機器底部有一小堆泥土，這會是一個大問題嗎？嗯，是的。因?yàn)槿绻麢C(jī)器沒有完全平放在機器底座上，您可能（而且很可能）會遇到軸偏轉、振動增加、軸承故障等問題，最終導致機器故障。這將比首先解決軟腳問題要貴得多！幸運的是，所有Easy-Lase軸對準系統都配有一個軟腳檢查程序，告訴您需要調整哪些腳以及調整多少。

有四種類型的軟腳，它們都有一個共同點：一只或多只腳沒有牢固地放在機器底座上。這有不同的原因。那么，讓我們來看看。

平行軟腳

平行軟腳（有時也稱為搖擺軟腳）意味著并非所有四只腳都在同一平面上。想象一下餐館里一張搖搖晃晃的桌子，在那里你可以來回?fù)u晃它。在這種情況下，激光系統軟件將顯示相對角落軟腳的高讀數（>0.05 mm）。使用塞尺，您可以確定需要墊片的一只或幾只腳以及墊片的數量。

平行軟腳有三個可能的原因：

√這條腿太短了。

√基板或安裝墊片不共面。

√一個或多個腳部下方缺少墊片。

要糾正平行軟腳，請?zhí)砑幼銐虻膲|片以消除搖擺效應（使用盡可能少的墊片，最多不超過四個?。?。

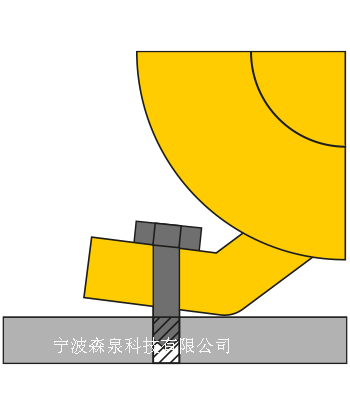

彎曲的腳/外側成角度的軟腳

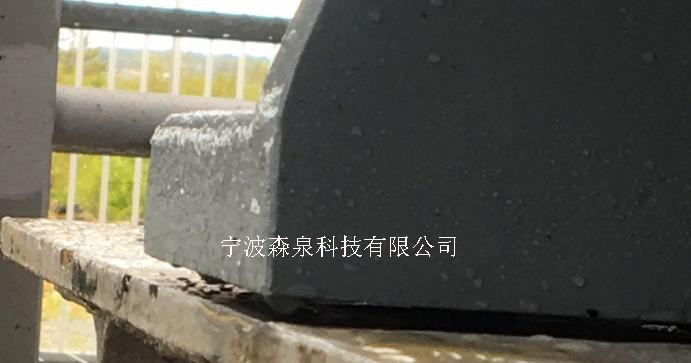

這是一種常見的軟腳類型，當腳的底部與底部成一定角度時會出現這種情況。在這種情況下，激光系統將在三英尺或四英尺處顯示較高的軟腳讀數。軟腳讀數最高的腳將顯示從腳的一個角落到另一個角落的錐形氣隙。

這種情況可能有幾個原因，例如：

√機器掉下來或被粗暴地處理了。

√基板彎曲或加工不良。

√有一個嚴重的垂直角度錯位。

√腳是焊接的。

√發生地基沉降。

糾正這個問題的最佳方法是重新加工腳部、底座或兩者。如果無法做到這一點，則可以選擇階梯勻場（盡管您應該盡量避免）。

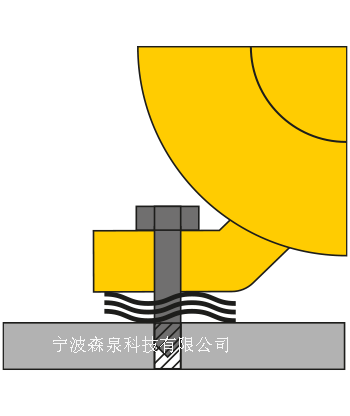

跛腳

魷魚腳有時也被稱為彈簧腳。對于黏糊糊的腳，塞尺無法檢測到腳下面的任何間隙。相反，問題通常是腳部和底座之間的空間填充了過多的墊片，這些墊片是以前試圖固定軟腳部時產生的。腳下也可能會堆積其他不需要的材料，如污垢或鐵銹。

腳軟綿綿的原因可能是：

√腳部和底座之間有污垢、油脂、油漆或鐵銹。

√墊片過多（請記住，每英尺使用的墊片不應超過四個）。

√墊片彎曲。

√帶有毛刺或螺紋標記的墊片。

為了解決這個問題，你需要徹底清潔腳部周圍和下方的區域，并用新的抗壓墊片更換舊墊片。

在這里，您可以閱讀更多關于擺振最佳實踐的信息。

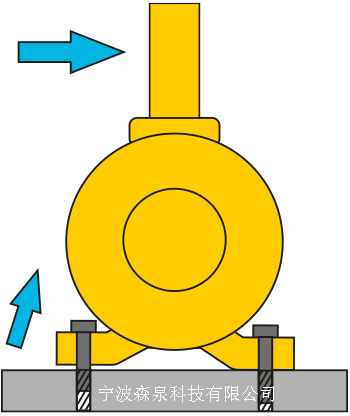

誘發足部柔軟

感應軟腳是由影響機架的外力引起的，很難檢測到。激光系統將指示多個軟腳，通常在機器的同一側或同一端。塞尺會發現一個間隙，通常是平行的或幾乎平行的。

誘發足部柔軟的一些可能原因是：

√聯軸器或管道應力。

√懸掛式機器。

√皮帶輪和齒輪上的皮帶或鏈條負載。

√柔性導管過于堅硬。

√結構支撐連接到機器上。

√千斤頂螺栓不小心擰緊了。

要糾正誘發的軟腳，您需要消除導致問題的外力。這可能需要一次以上的軟腳檢查，因?yàn)檫@些力可能在軸對齊過程中隨時發生。

離無故障運行又近了一步

正如我們在本文開頭所說：糾正足部柔軟是至關重要的。沒有一臺機器被設計成在應力或高水平振動下工作，這是軟腳的后果。因此，請確保所有的腳都牢牢地放在地面上（在這種情況下是底座），并且您已經為完美的軸對齊和無故障的操作創造了盡可能好的條件！
