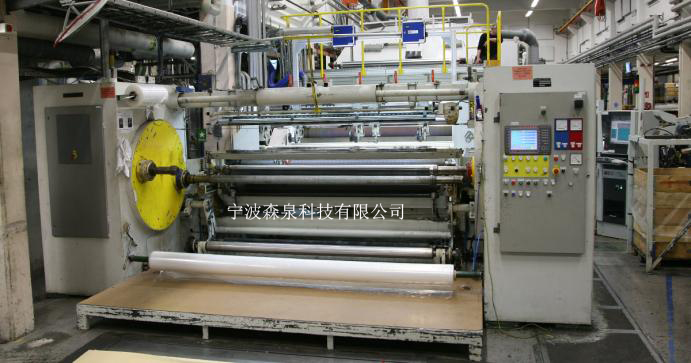

這是一篇關于塑料薄膜機器上的校準工作。一種新產品需要對機器進行調整，簡單地說，就是由一個帶有許多卷的支架組成，當有訂單進來時，這些卷可以掛在現有的機器上。訂單生產完成后，必須再次拆除支架，以便正常生產。
客戶想要一個單獨的測量系統，以便更好地控制安裝中的軋輥位置，并選擇了靈活的Easy Laser?E970系統。我們的技術人員將培訓和測量工作結合起來完成了這項任務。通過這種方式，簡在工作中還獲得了幾個助手！在工作幾年后，人們了解到有兩個人在工作是有用的，否則會有很多不必要的爬上爬下，或者在激光發射器和探測器所在的測量點之間的機器上來回走動。

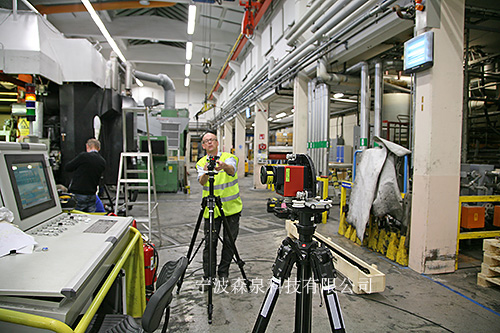

使用Easy Laser?E970，帶有安裝在支架上的激光發射器和棱鏡，以及數字E290水平儀。如前所述，需要一些額外的部分來管理測量，但稍后會有更多內容。
調整激光發射機D22的角度棱鏡
工作開始于測量參考輥，每次需要移動測量設備時，我們都可以返回參考輥。此外，在距離激光發射器一定距離的地板上放置了兩個基線標記。如果支架意外移動，這些標記用于將激光發射器與機器平行重新對準。

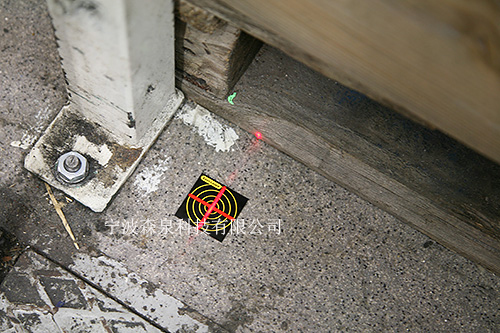

基線標記被放置在保護良好的區域一定距離之外
當我們對機器進行測量時，客戶的技術人員更換了一個滾筒。很自然，當我們吃完午飯回來時，我們得到了一個驚喜；事實證明，他們移動了機器的一部分（位于軌道上），以便訪問此卷，這意味著我們無法再訪問我們的參考卷！因此，我們測量了另一個合適的輥?zhàn)鳛閰⒖?。我們?cè)试S這個探測器作為參考探測器留在卷筒上?，F(xiàn)在，我們可以隨時將探測器的測量值與我們從一開始的測量值進行比較，從而驗證激光發射器在測量時沒有受到干擾。

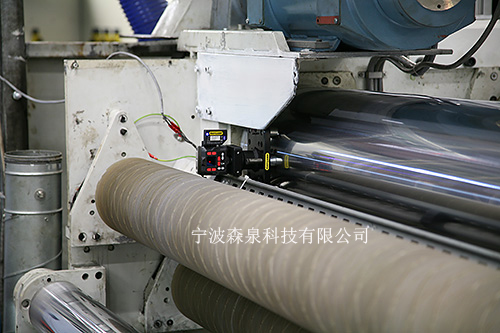

參考探測器用于確保激光發射器不會移動到位置之外。
在工廠“正?！惫ぷ鲿r(shí)間進行測量總是吸引人。這聽起來很有趣，但你確實需要確保沒有人移動測量設備。

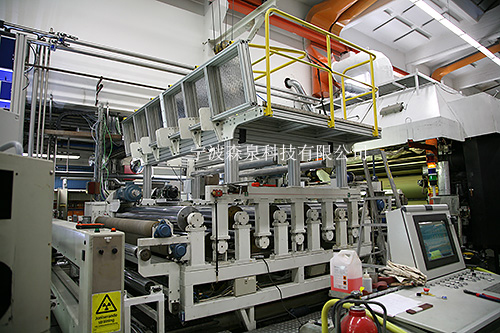

回到手頭的測量任務。首先，我們將實際的支架結構與現有的機器對齊。之后，我們?yōu)槠浜附恿诵碌腻F形支架，使支架能夠通過高架起重機上下升降。

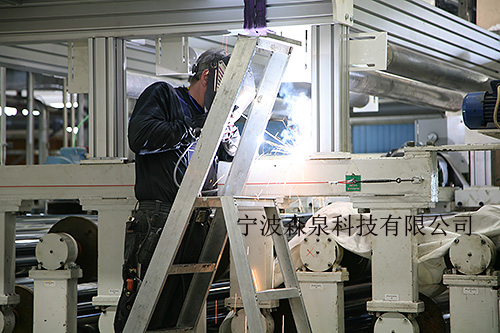

第一步是焊接錐形底座，在錐形底座上可以精確地降低支架。
下一步是調整機架上的所有軋輥。這些只是由制造商粗略調整過的。接下來是一個驚喜；懸掛一些軋輥的調節板不允許單獨調節垂直和水平位置。這意味著每次調整水平位置時，垂直位置也會略有變化！這延長了調整工作所需的時間。值得反思的是，設計機器的人必須了解如何調整機器。

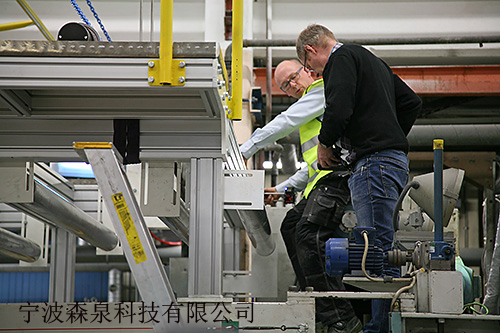

圖中顯示了軋輥的調節板是如何用螺釘定位在兩個槽中的。松開這些相同的螺釘以調整水平和垂直方向。
水平儀使每次調整后檢查垂直位置的速度快得令人難以置信。在最后一次測量過程中，通過將液位連接到激光測量系統的顯示單元，將這些測量值保存到報告中。

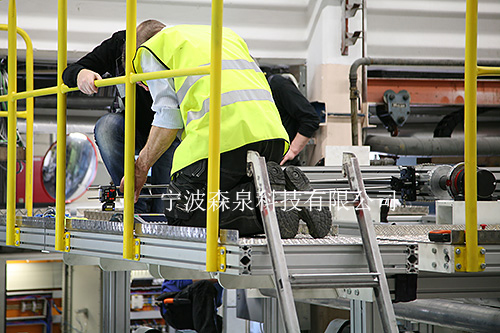

任何測量和校準輥的人都知道，對機器的訪問往往受到限制。這里的情況也是如此。對于其中一個上輥，探測器桿必須延伸一米才能獲得清晰的視野。此時，工具箱中的一組額外的條可以決定你一天工作的成功與失敗。
為了清楚地看到其中一卷的探測器，棒材需要延伸一米以上。
想象力是工具箱里找不到的，但對你有幫助。這是其中一個卷所需要的，卷上覆蓋著短鬃毛。表面凹凸不平，沒有磁性。在水平位置上使用了帶鏈條的滑動夾具。在測量過程中，腳可以牢固地站在刷毛之間。對于垂直位置和機器水平，從工廠引進了一個正常的水平儀，它有一個適合軋輥輪廓的凹面。然后可以將電子水平儀放在上面。當然，應該補充的是，這個滾筒不需要精確調整。
總之，我們可以說，理解和解決問題是技術人員的任務，而不是測量系統，但靈活的測量系統對提供解決方案至關重要。Easy Laser?提供的可擴展性和對不同測量任務的適應性受到許多測量和對準技術人員的贊賞。技術人員也必須理解和確定工作的準確性，顯然，給定的公差是決策的一部分。耐心也是經常需要的，我們想借此機會感謝制造支架的機器公司的工作人員在調整過程中給予的幫助。
