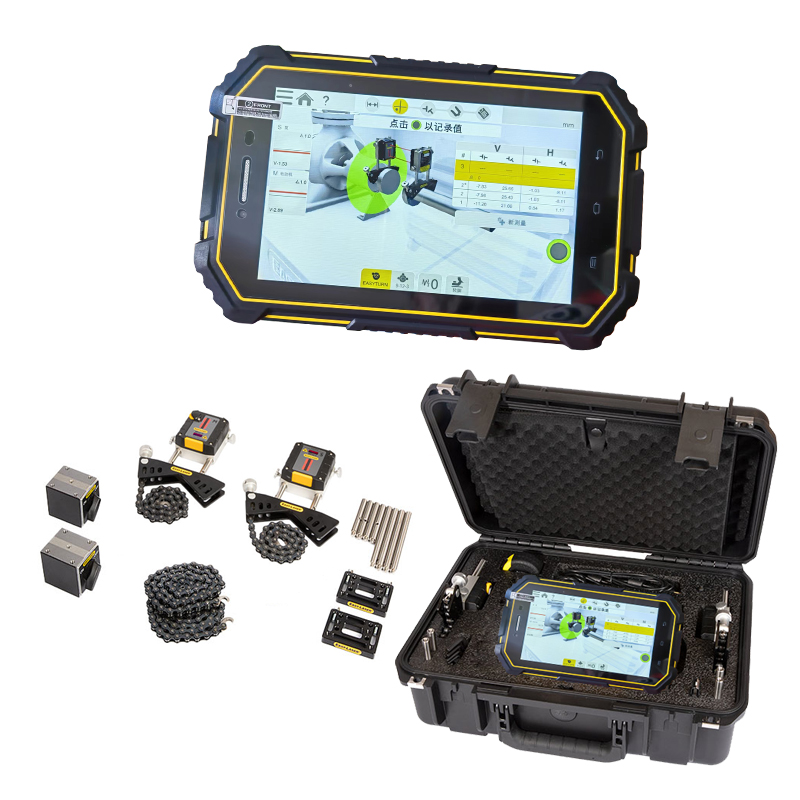

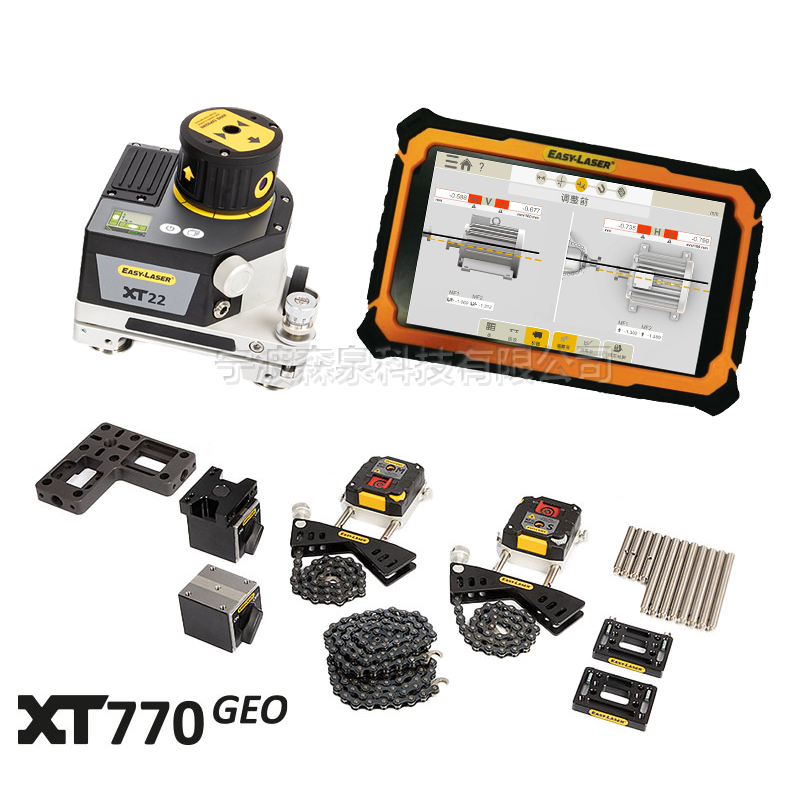

EASY-LASER激光對中儀測量步驟
激光對中儀常用于:輥子、凸輪軸、曲軸、擠塑機、給料器、傳動對中、機床校準、加工和裝配。風力發電主機,水泵和電機馬達,空壓機,汽輪機,離心機等設備的軸對中、聯軸器找正
主要應用行業:
1.化工行業設備:電機與泵;電機與壓縮機(離心式、往復式、螺桿);煙機 與發電機;電機與風機(鼓風、送風、引鳳);透平與壓縮機;電機與齒輪箱。
2.冶金行業:電機與風機;電機與齒輪箱;TRT與發電機;電機與壓縮機(氧壓機、氨壓機)。
3.造紙行業:電機與齒輪箱;齒輪箱與輥筒;電機與輥筒;液力耦合器。
4.船舶行業:主要用于艉軸對中。
5.風電行業:齒輪箱與發電機。
6.電力行業、汽車工業、飛機航空工業、風電、造紙、紡織、印刷、機床,柴油機、船舶制造,汽輪機,核電等旋轉機械行業。
7.其它行業的大型設備以及對中要求比較高的設備。
不對中:不對中的定義 :是在常規工況下,兩臺設備的選擇軸線存在相對位置的偏差即為不對中。
不對中會對軸承和密封產生不良的影響,會在軸承及其密封部位產生多余的負載,引起的軸承和軸上壓力增大,而導致泄漏和污染,并最終導出軸承的使用壽命衰減。

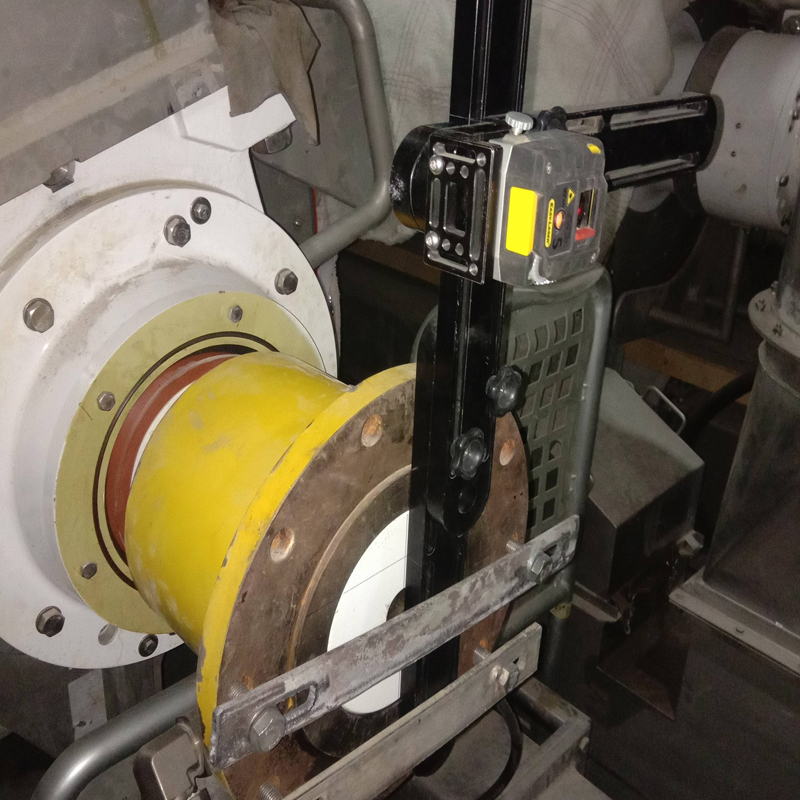

激光對中儀步驟:

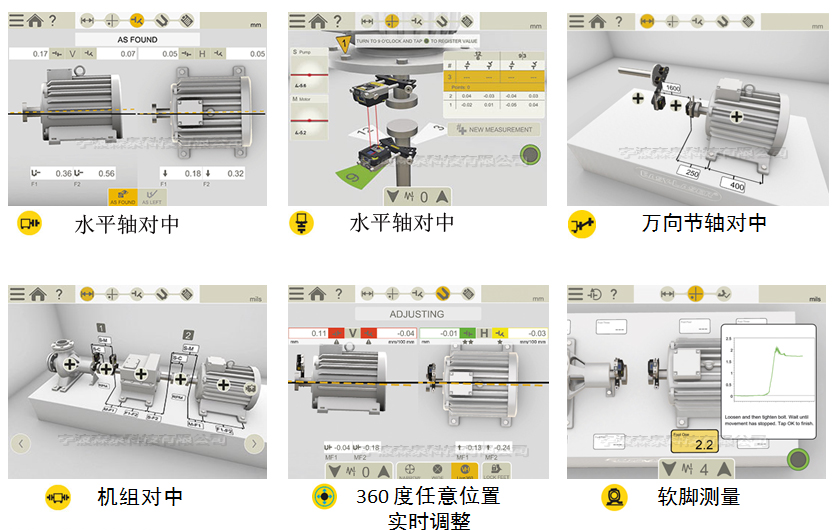

水平軸對中工作流程:

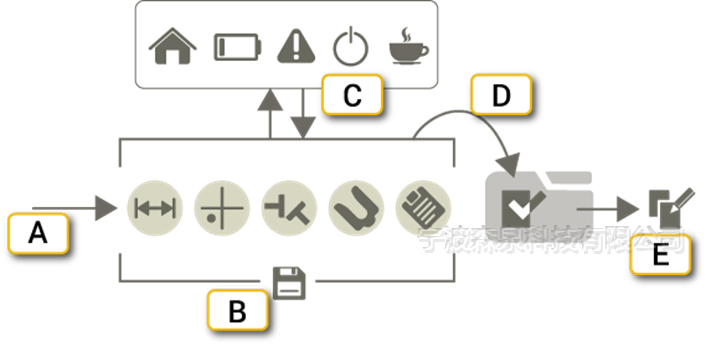

A.開始軸對中測量.
B.一旦開始軸對中測量, 所有的測量過程均被自動保存.
C.即使因為各種突發原因?qū)е鹿ぷ髦袛啵ㄈ珉姵仉娏坎粔颍?午餐或工作時間過長需要休息等),均可以從上次中斷的地方繼續工作.
D.最后的測量結果保存在文件管理其中.
E.可以根據測量結果生成報告.
水平軸對中輸入尺寸
A.點擊準備工作圖標激活工作流程(開始)
B.輸入聯軸節的類型(可跳過)
C.輸入機器的類型(可跳過)
D.根據提示輸入機器聯軸器間距離和地腳的距離尺寸
水平軸對中測量過程

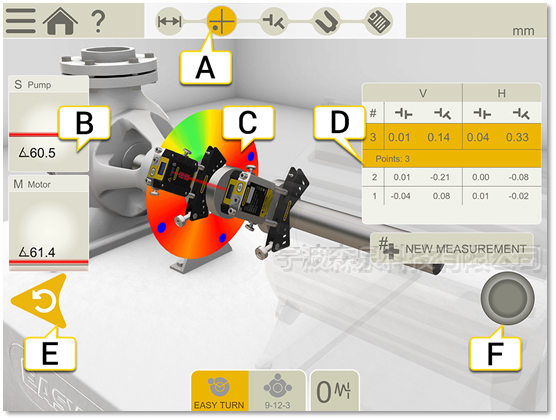

A.在工作流程中激活測量圖標.
B.顯示測量單元的數據.
C.轉動軸到紅色標記的外面.
D.測量結果列表(顯示多次測量結果)
E.刪除已記錄的測量值.
F.當按鈕是灰色表明不能記錄測量值.

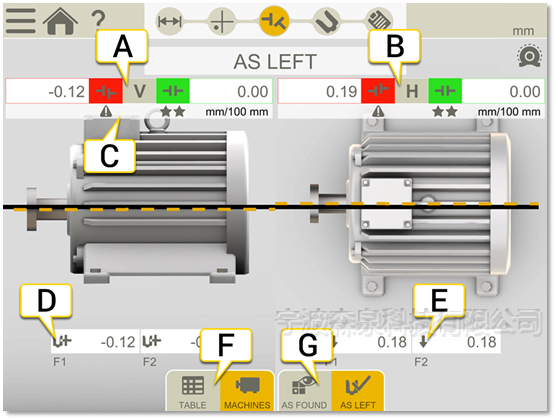

水平軸對中測量結果
A.垂直方向 :偏差和角度值.
B.水平方向 :偏差和角度值.
C.對中結果評判(容差顯示)
D.垂直方向:墊平值 E.水平方向:調整值
F.顯示“測量結果列表”或調整畫面
G.顯示“調整前”或“調整后”的測量結果.
水平軸對中實時調整

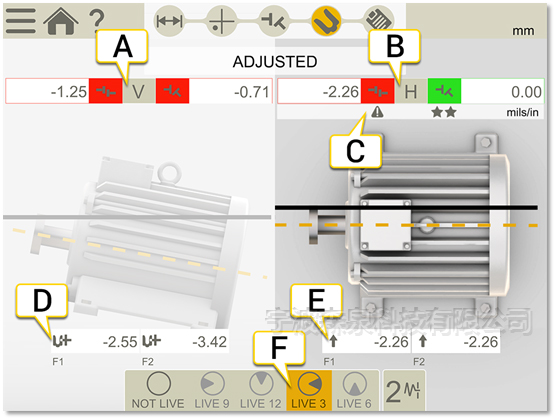

A.垂直方向 :偏差和角度值.
B.水平方向 :偏差和角度值.
C.對中結果評判(容差顯示).
D.添加或移除墊片值.
E.箭頭指示水平方向的調整方向,數值表示調整值.

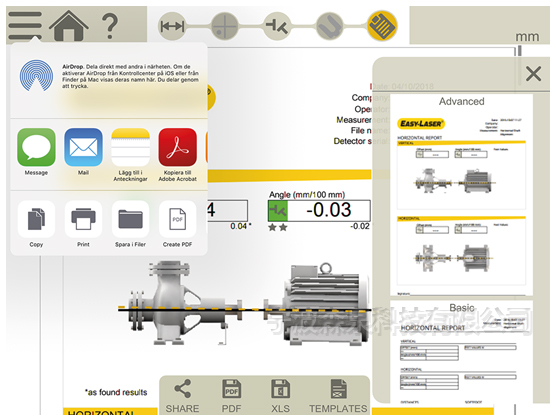

水平軸對中生成報告
?添加圖片
?添加注釋
?保存為 PDF或 Excel 文檔
?生成帶電子簽名的報告
?通過 email 發送報告

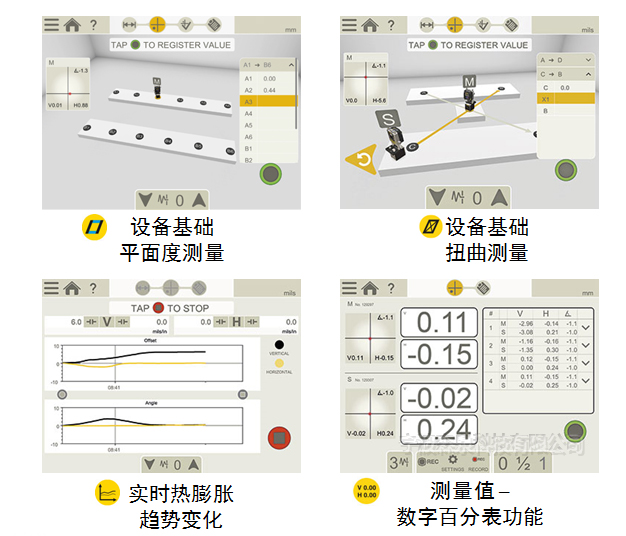

軸對中模塊 包括功能
