如何測量機床測量垂直度?
機床底座的平面度是指機床底座的表面平整度,機床底座表面的凹凸度,機床底座表面的直線度和平整度。機床底座的平面度是機床的基礎,它影響著機床的精度和性能,所以機床底座的平面度要求很高。

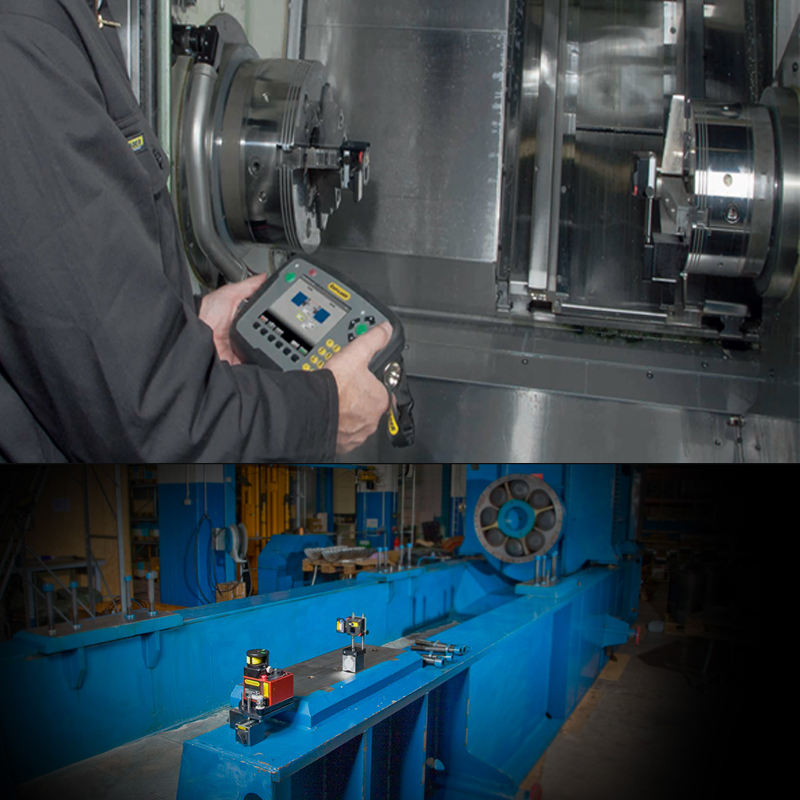

Easy-Laser 激光幾何度測量系統
用于測量和校準機床的系統,可測量鏜床、沖床、車床、銑床、自動鉆及水切割機等大部分幾何參數如直線度、平面度、直角、垂直等,也可完成特定的應用,如心軸,主副軸對中。
顯示分辨率:0.0001mm
Easy-Laser 激光機床測量系統功能
●機床三維直線度
●心軸方向主軸與副主軸/尾軸對中
●機床主軸間的直角機床工作臺
●機床機座的平面度
●軸承間隙檢查軸承狀態
1.Easy-Laser激光機床測量系統平面度測量
可以測量矩形平面或圓形平面的平面度,用戶根據需要選擇不同的測量方法;將探測器放在需要測量的點上,記錄測量值,測量后選三個測量點作為基準面(置0) ,1其他測量點相對于基準面的數據就出來了。
A .測量示圖 B 3D顯示結果,可以旋轉從不同角度觀看
2.Easy-Laser激光機床測量系統直角測量
當測量直角時,首先在X方向上測量?jī)牲c(diǎn)并記錄,然后使用激光發射器D22內置的棱鏡,使激光束偏轉90度;在Y方向上測量?jī)牲c(diǎn)并記錄,測量值轉換為角度值,顯示為X與Y方向上的偏差。
A:測量示圖 B:測量結果圖:綠色=公差內,使用標準公差或自己設定的公差
3.Easy-Laser激光機床測量系統直線度測量
直線度測量像所有其他幾何測量-樣,將激光束作為參考,一個很大的優勢是您可以同時測量水平和垂直方向,將探測器放在需要測量的位置并記錄數值,測量后選擇兩個合適的測量點作為基準線(置0) ,其他測量點相對于基準線的數值就出來了,測量中可以添加或刪除測量點
A .顯示結果(圖) B .顯示結果(表格)
4.Easy-Laser激光機床測量系統水平度測量
水平任何測量之前,最重要的一步是機床要水平,測量時激光發射器旋轉在機床旁的三腳架或類似支架上,用虛似的激光水平線作為參考線,然后調整機床到正確的位置。
5.Easy-Laser激光機床測量系統心軸方向:
心軸方向當測量心軸直線度時,將激光發射器放在主軸中,探測器可沿著機器的工作區移動。記錄在第一個測量點的測量值,然后主軸旋轉180,并記錄該點的第二個值;將探測器移到第二個測量點,重復上述過程。您可以使用D22或ESH單元作為激光發射器
A:測量視圖 B:測量結果,紅色超出公差
