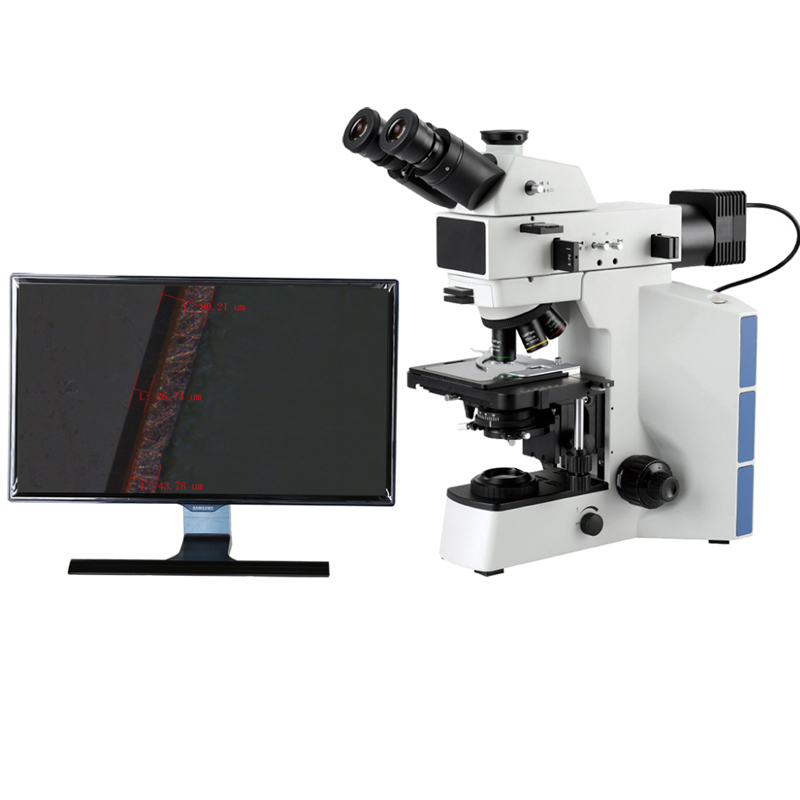

金相顯微鏡CX40M用于IC芯片 爆破粒子 新材料分析 電子元器件 鍍層涂層 盲孔檢測,帶拍照截圖功能 可輸出報告。
測量功能:點間距、點線間距、線間距、圓心距、弧、圓、角、矩形、多邊形測量、定標功能
輸出報告:文件管理、拍照命名、拍照路徑設置、導出數據到EXCEL和TXT;提供完整的圖像采集編輯測量報告輸出功能EXCEL和TXT
高效圖像采集編輯_測量-報告輸出
從用戶操作體驗出發,提供完整的圖像采集-編輯測量報告輸出一系列工作流,
優化操作流程,大大節省您的操作時間,
提高您的工作效率!
無論是明場、暗場、偏光成像均能得心應手完美ISP核心色彩還原技術,能夠有效地改善傳感器對光譜響應的色彩偏差,精準還原顯微視野下的真實色彩。優異的成像性能,
整合最新金相顯微鏡技術優勢,以優異的成像性能、舒適的操作體驗,為客戶提供高性價比的金相分析及工業檢測解決方案。拍照錄像,帶測量軟件 ,、多邊形測量、定標功能

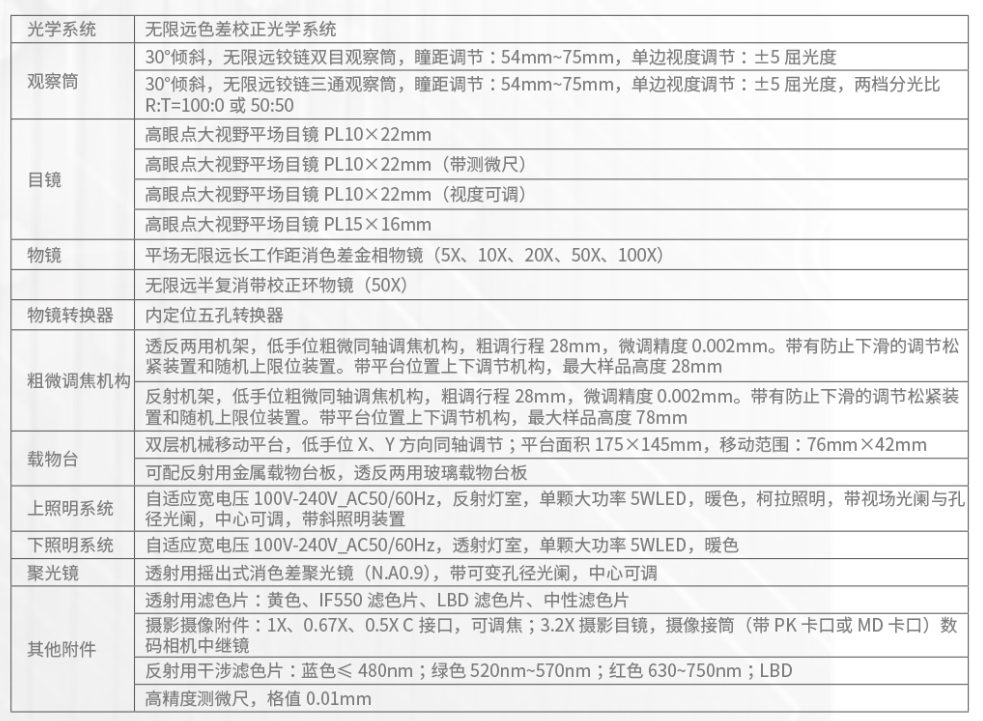

光學系統:無限遠色差校正光學系統
雙觀察筒:30°傾斜,無限遠鉸鏈雙目觀察筒,瞳距調節: 54mm~75mm,單邊視度調節:士5屈光度
30°傾斜,無限遠鉸鏈三通觀察筒,瞳距調節: 54mm~75mm,單邊視度調節:士5屈光度,兩檔分光比R:T=100:0或50:50
目鏡:
高眼點大視野平場目鏡PL10X 22mm
高眼點大視野平場目鏡PL10X 22mm (帶測微尺)
高眼點大視野平場目鏡PL10X 22mm (視度可調)
高眼點大視野平場目鏡PL15X 16mm
物鏡:
平場無限遠長工作距消色差金相物鏡(5X、 10X、 20X、 50X、 100X)
無限遠半復消帶校正環物鏡(50X)
物鏡轉換器:內定位五孔轉換器
透反兩用機架,低手位粗微同軸調焦機構,粗調行程28mm,微調精度0.002mm。帶有防止下滑的調節松粗微調焦機構
緊裝置和隨機上限位裝置。帶平臺位置上下調節機構,最大樣品高度28mm
反射機架,低手位粗微同軸調焦機構,粗調行程28mm,微調精度0.002mm。帶有防止下滑的調節松緊裝
置和隨機上限位裝置。帶平臺位置上下調節機構,最大樣品高度78mm
載物臺
雙層機械移動平臺,低手位X、Y方向同軸調節;平臺面積175X 145mm,移動范圍: 76mmX42mm
可配反射用金屬載物臺板,透反兩用玻璃載物臺板
上照明系統
自適應寬電壓100V-240V. _AC50/60Hz,反射燈室,單顆大功率5WLED,暖色,柯拉照明,帶視場光闌與孔
徑光闌,中心可調,帶斜照明裝置
下照明系統
自適應寬電壓100V-240V _AC50/60Hz,透射燈室,單顆大功率5WLED,暖色
聚光鏡
透射用搖出式消色差聚光鏡(N.A0.9), 帶可變孔徑光闌,中心可調
透射用濾色片:黃色、1F550 濾色片、LBD 濾色片、中性濾色片
攝影攝像附件: 1X、0.67X、 0.5XC 接口,可調焦; 3.2X攝影目鏡,攝像接筒(帶 PK卡口或MD卡口)數
其他附件
碼相機中繼鏡
反射用干涉濾色片:藍色≤480nm ;綠色520nm~570nm ;紅色630~750nm ; LBD
高精度測微尺,格值0.01mm
