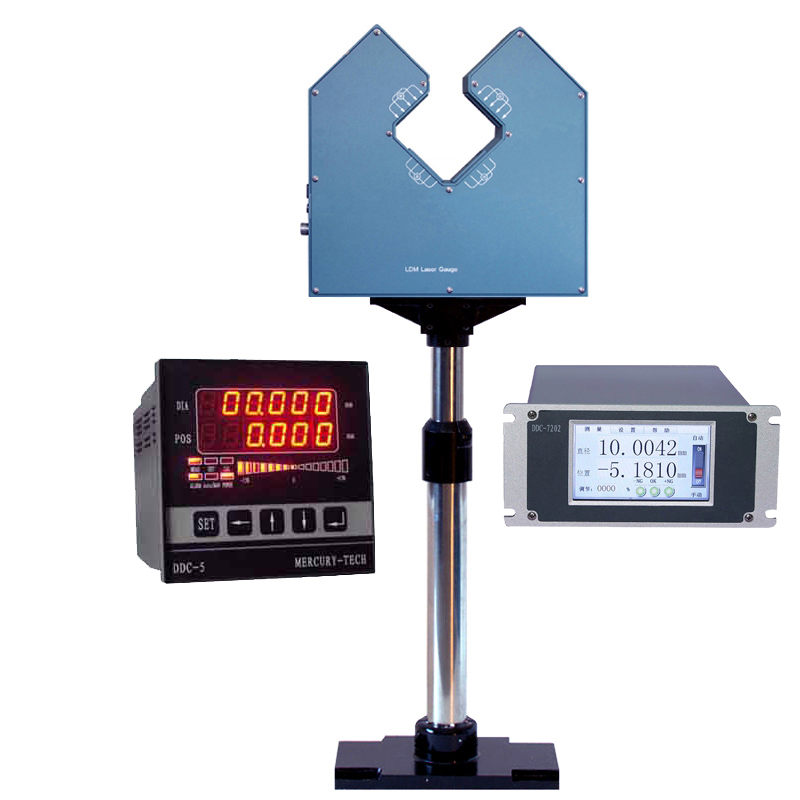

外徑橢圓測量儀是采用激光掃描原理進行非接觸在線測量的高精度測量裝置,它在兩個方向(即X軸和Y軸)同時測量外徑,適用于金屬線材料、玻璃管、膠管、電線電纜等外徑的測量和控制,雙向同時測量,平均值顯示,克服了單向測徑儀無法測量不圓體的缺點,可同時顯示線材、管材的外徑和不圓度.
產品用途:測量線纜線材的外徑、不圓度測量精度:±0.002mm+0.02%*
實際測量值測量范圍:0.2-45mm
測量方式:激光掃描法
產品尺寸:42*40*8.5CM
激光器:紅色可視半導體激光器
激光器輸出功率:〈2mW
工作電壓:~220V±15% 50--60Hz
工作溫度:-10~40℃
環(huán)境濕度 lt;85%RH
工作方式:連續(xù)
耗 電 lt;30W
特點:適用于金屬線材、玻璃管、膠管、電線電纜等可連接PLC、工控機、專用控制器、可連接大屏幕顯示器可延長測徑儀長度可配PROFIBUS-DP和MODBUS轉換器與PLC、工控機連接可配遠程控制器DDC-III、DDC-5,
對擠出機和牽引機進行自動反饋控制使外徑控制在公差范圍內,提高產品質量,降低消耗。
型號 | 測量范圍 | 測量精度 | 分辨率 |
LDM25XY | 0.1-25mm | 0.001mm | 0.001mm |
LDM5OXY | 0.2-5Omm | 0.002mm | 0.001mm |
LDM6OXY | 0.2-60mm | 0.002mm | 0.001mm |
