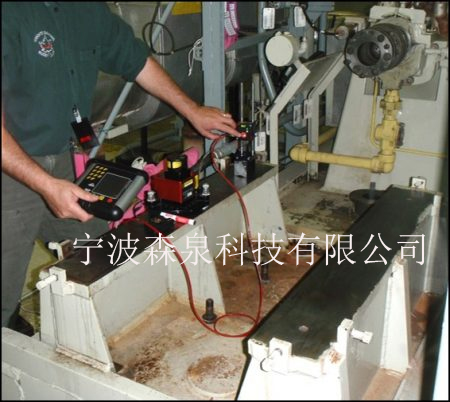

在這里,我們使用了激光軸對準工具,并添加了D22旋轉激光器,該激光器可以掃描底座,以測量X和Y坐標下的平面度。在我們向您展示結果之前,讓我們先向您展示我們計劃如何進行測量。盡管底座看起來是兩個長導軌,但電機僅位于位于電機安裝墊下方的墊片組上。
(使用簡易激光對準測量系統進行底座平面度測量)

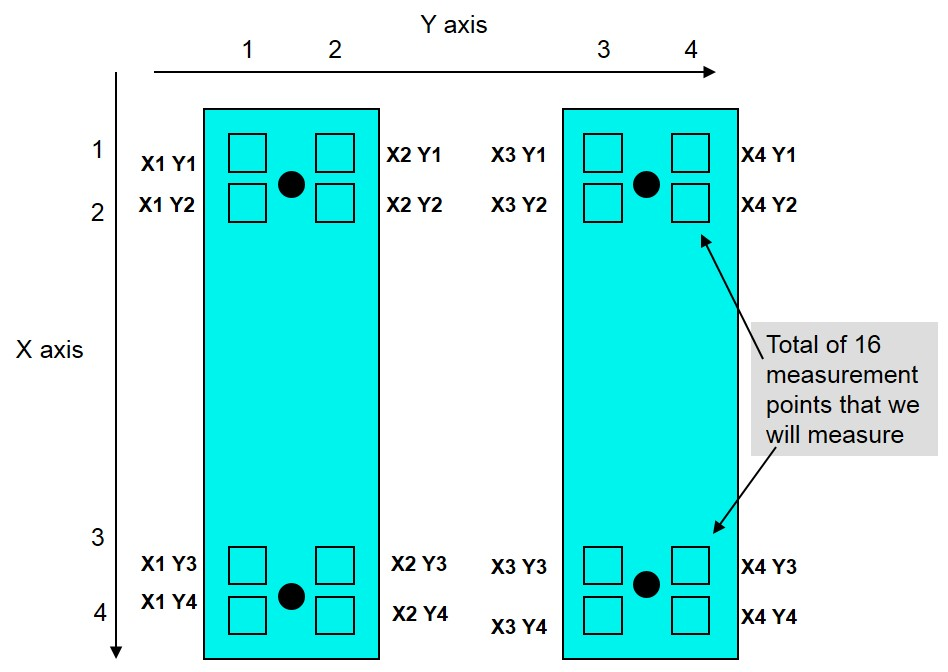

這意味著我們只需要在每個螺栓孔周圍進行測量。如果我們?cè)诿總€(gè)螺栓孔的每個角落進行測量,我們將有大約5“x 5”平方米的面積。因此,首先我們?cè)O(shè)置一個網格。
(在四個腳部位置的每個角落進行測量)
測量完成后,信息被傳輸?shù)紼ASY-LINK軟件程序,并生成3D折線圖。

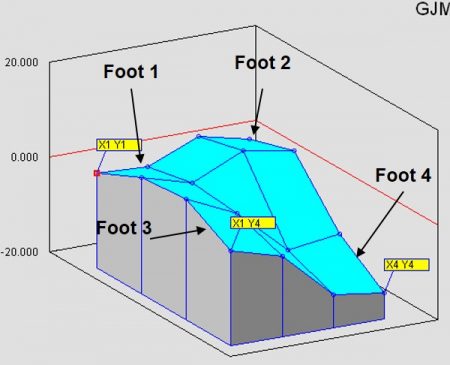

這是軟件用來向您顯示測量結果的圖形視圖的3D圖形。中心是彩色的,但你仍然可以看到兩邊的兩條欄桿,這表明2號英尺高,4號英尺低。

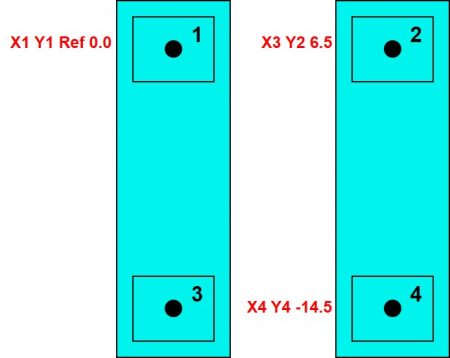

這是你得到的完整報告,我已經給腳編號了。我還用紅色突出顯示了參考點以及所進行的最高和最低測量。
如果您參與電機的振動分析,并且您看到轉子條頻率、2倍線路頻率(正好120HZ)等的高讀數,您可能需要考慮電機外殼處于應變狀態。如果你再看一下底座的照片,你會發現這是一個制作精良的底座,在制造后被機加工成平面,但我猜它并沒有消除應力,而且隨著時間的推移,它已經扭曲了。

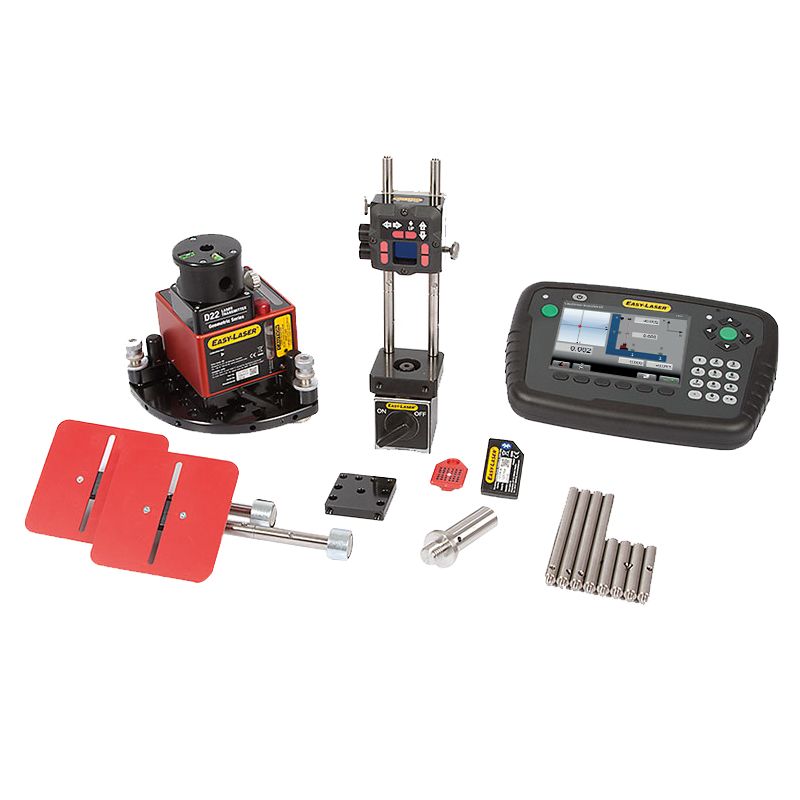

使用D525系統和D22旋轉激光器測量該底座的平面度。
這種系統的更新版本將是E920幾何系統。
