便攜式X射線探傷機
變頻X射線探傷機,它可廣泛用于國防工業、鍋爐、壓力容器、造船、造紙、石油化工、航空及工業機械等,是進行工業無損檢測的設備
本機采用SF6氣體絕緣和陽極接地系統,風機強迫冷卻;控制系統采用先進的單片機和高集成的電子線路。因此該機具有體積小、重量輕、操作簡便、工作穩定可靠等優點,特別適用于野外及高空作業。采用6個數碼管,能夠顯示多種信息,千伏,時間,以及當前處于的狀態,如開高壓,延時,冷卻暫停等狀態。具有延時功能,保證人身安全性。具有智能訓機功能,能夠根據使用情況選擇是否需要訓機,及訓機時間的長短,以提高效率。訓機過程可以中斷,以方便用戶的其他操作,操作完成后可以選擇繼續訓機或者停止訓機。通用性強,適用于不同的管頭型號。具有多種軟件及硬件保護,確保人身接設備的安全性。界面簡單,操作簡單易懂。調節旋鈕采用編碼器,調節方便。
便攜式X射線探傷機采用特殊的高壓繞制工藝及進口高絕緣導磁材料,具有體積更小,重量更輕,抗震動性能更佳,非常適合野外施工、及高空探傷工作。
便攜式X射線探傷機采用了高性能的32位微處理器控制系統和進口功率模塊,實現了準確的控制和高可靠性。具有操作簡單、攜帶方便、造型美觀、結構合理、自動化程度高等特點,具有自動訓機、故障顯示、過電壓保護和防誤開機等功能,加強了機器的可靠性、易操作性和機器的壽命,適應各種惡劣條件并且可與發電機組配合作業。

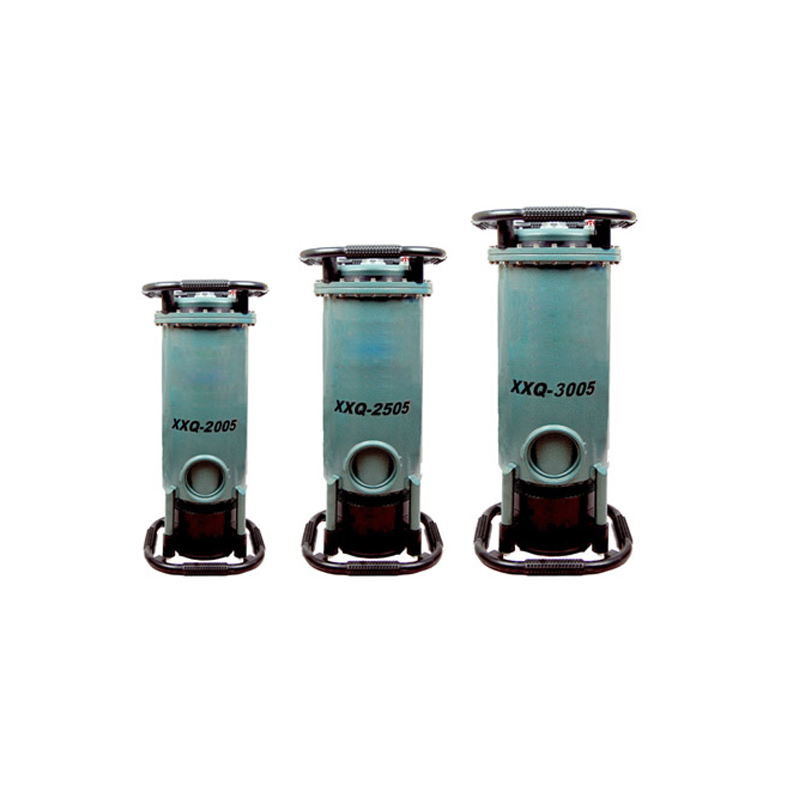

XXQ 系列 | 電壓 調節 范圍 (KV) | 管 電 流 (mA) | 焦點 | 工作 方式 | 輻射 角度 | 穿 透 力 (A3 鋼 mm) | 發生器 尺寸 (mm) | 發生 器重 量 (kg) | 控制 器重 量 (kg) | |
---|---|---|---|---|---|---|---|---|---|---|
國產管 | 國產管 | |||||||||
XXQ-120 | 40~ 120 | 3 | 1.5×1.5 | 1:01 | 40° | ≥7 | Φ130×560 | 8 | 12 | |
XXQ-160 | 70~ 160 | 5 | 1.5×1.5 | 1:01 | 40° | ≥19 | Φ180×590 | 16 | 12 | |
XXQ-200 | 120~ 200 | 5 | 1.5×1.5 | 1:01 | 40° | ≥29 | 285×285 ×650 | 23 | 12 | |
XXQ-250 | 150~ 250 | 5 | 2.0×2.0 | 1:01 | 40° | ≥39 | 330×330 ×750 | 34 | 12 | |
XXQ-300 | 170~ 300 | 5 | —— | 1:01 | 40° | ≥50 | 330×330 ×840 | 40 | 12 | |
XXQ-320 | 170~ 320 | 5 | 3.5×3.5 | 1:01 | —— | ≥60 | 330×330 ×820 | 43 | 12 |
