多個滾筒平行度測量

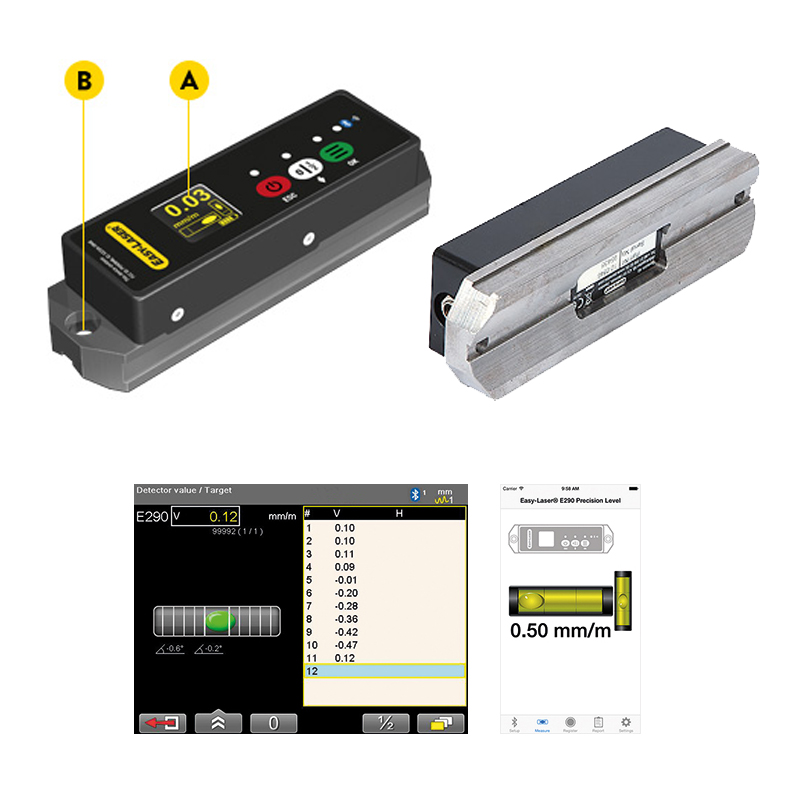

當對造紙機、印刷機、膜片生產線等的軋輥進行測量調整的時候,難的地方就是對水平平行度的調整。通常垂直平行度或水平度的調整檢測比較簡單,只需要使用機械水平儀或我公司的電子水平儀即可。選擇一個參考點軋輥調整傳統的方法是在機器的側面選擇一個水平基準點作為參考點。

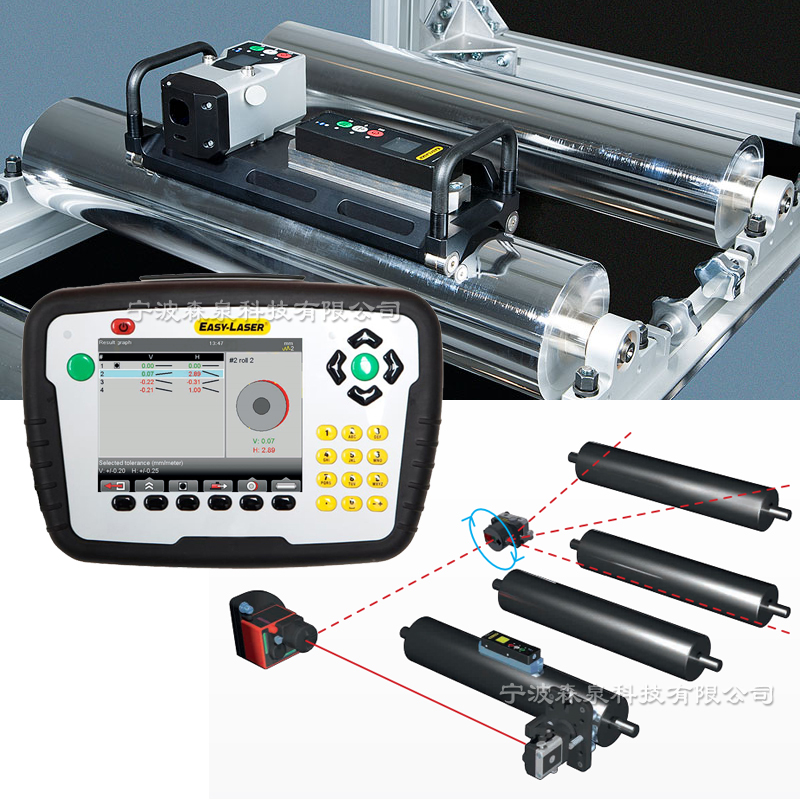

把激光器放在儀表支架上,使其在機器的側面靠近參考軋輥,使用1或2角秒水平儀使其保持水平。通過視覺輔助工具,把垂直激光面調整到平行于參考軋輥。
第二,把一個探測靶水平放置在最接近激光參考軋輥上,然后對其調整,直到探測到激光并清零,接著把它移動到軋輥的遠端。把第二個探測靶同樣放置在最接近激光器的相同的參考軋輥上并清零。由于兩個探測靶在軋輥同樣的點上都被清零,他們成了軋輥的參考點。接下來確定一個垂直激光面,或者調整激光面直到兩個參考探測靶的讀書相同,這樣激光面就平行于參考軋輥。

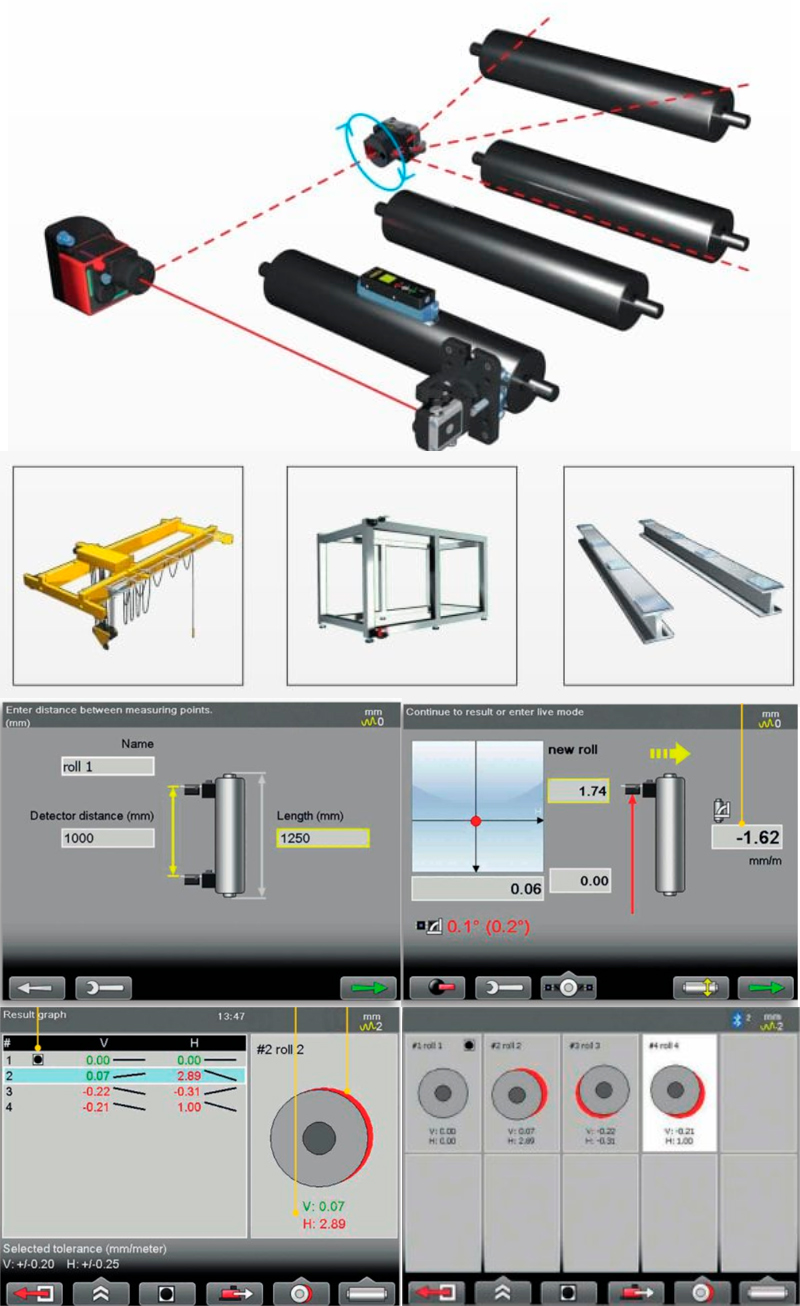

第三,由于激光器放置在機器的外部,而且第二個垂直激光面垂直于第一個激光面,這樣第二個激光面就成了機器的偏移中心線,該偏移中心線在激光任意一段的范圍是30.5m。要測量其他軋輥的平行度,必須在夾具或者機器的側面框處放置兩個水平的參考探測靶,來暫時獲取偏移中心線。把參考探測靶清零后就變成了偏移參考線,其他調整不影響該偏移參考線。
第四,要檢測一單獨軋輥的平行度,把激光器和支架沿著偏移中心線移動,直到達到要測的軋輥或軋輥的切面。激光器的位置必須在激光面和被測軋輥之間留有4-5的水平空間,這樣儀表就水平了。
要在多個不同的高度對水平度進行測量,它帶有一個轉動的讀書器、一個 V 型基座、1個角秒精度和一個綁帶系統,防止從軋輥上跌落。檢測驅動軸的對中性要測量驅動軸的對中性,根據軸的長度的不同,把放在驅動軸的任意一端或中間。使用垂直安裝型探測靶使水平平面平行于離驅動軸最近的頂部,使垂直掃描平面平行于該軸的側面。檢測每個軸相對于參考軸的平行度,并對其進行相應的調整。要檢測某個軸的平行度/ 同線性度,把探測靶從參考軸上移開無需清零,然后測量軸的兩端,每端各一次。兩個讀數之間的差值就是該軸相對于參考軸的角度,它們的平均值就是偏離參考軸中心點的情況。一次設置最大可檢測61m長驅動軸的情況。對輥軋成型機的量和調整 采用激光測量儀對輥軋成型機的精確調整,能夠保證模具的上半部分和下半部分的模肩處在同一條直線上。這就解決了模具的平面度和垂直平行度的問題。使用夾具,把三個單軸探測靶水平安裝在三個模具上,或者安裝在模肩或端點上。其中兩個在上部,一個在下部,讓垂直激光面與它們平行。其他的模具,無論是上部還是下部,都可用同樣的設置測量出軸的直線度。如果它們超出公差范圍,可把探測靶置于模具的左側來進行調整。當讀數器的讀數為零時,模具就調整好了。
要檢查模具上半部分與下半部分的垂直平行度,在兩個模具頂部確定一個水平激光面(使用三個參考點),該激光面通常在模具的上半部分。把單軸探測靶移動到上半部分的其他模具上來檢測相對于參考模具的平面度偏差。要檢測平行度,把一個探測靶放在模具的下部,并對其調整使讀數為零。然后將它移動到下半部分的其他模具上,這樣相對于參考點的平行度的偏差就測量出來了。
還可利用激光平面度測量儀(雙軸)內置的垂直度裝置來檢測支撐墻面相對于機床的垂直度。
請注意:如果不僅要對機器進行測量,還要對其進行調整的話,把激光器放在支架上是十分必要的。如果把激光器放在機床或臺板上,對機器的調整將會影響到對激光器的設定。全屏分曝光
