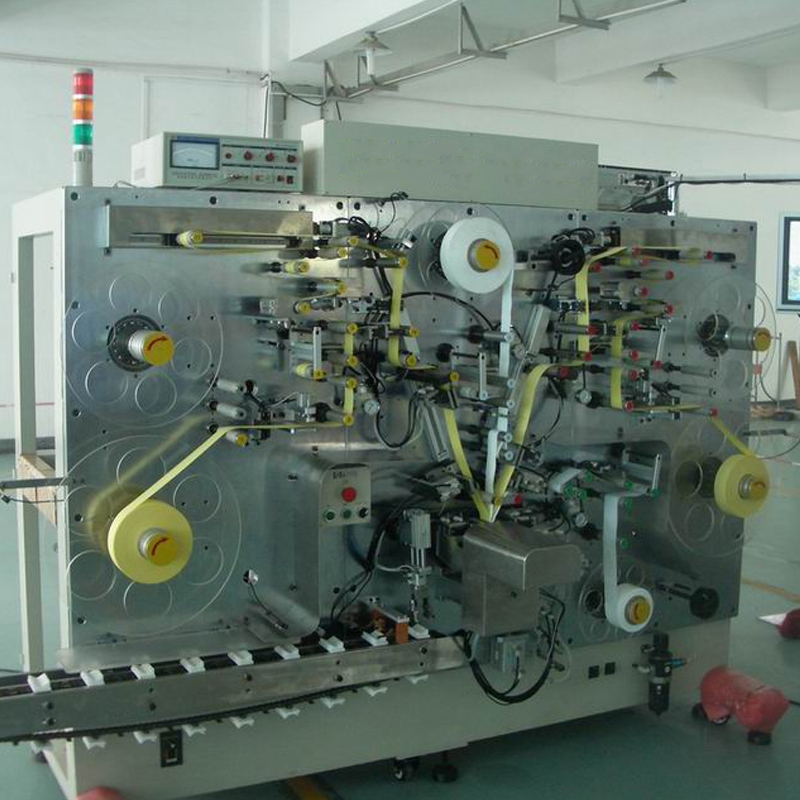

鋰電卷繞機為新能源電池生產過程中不可或缺的一款大型設備。墻板是鋰電卷繞機重要組成部分,作為電芯傳動輥軸的安裝載體,其平面度直接影響到安裝在墻板上輥軸的垂直度及平行度,進而影響卷繞電芯材料的最終品質及生產效率,由于其尺寸大,要求精度高,普通檢測儀器設備無法滿足測量需求。
D22旋轉激光發射器 :可用于平面度 直線 度 直角 平行度 心軸方向測量,激光束可旋轉360度,測量半徑達40米 精度為0.005MM
針對機坐 墻板 機床工作臺面的平面度 扭曲度測量,可測量達300個點

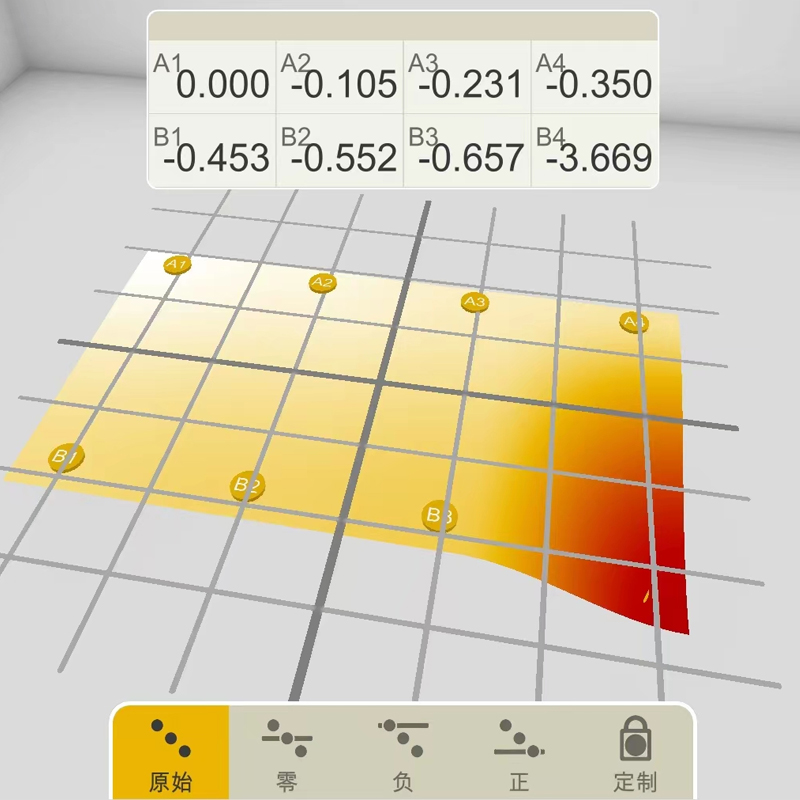

測量結果顯示直觀
直接現場評估
法蘭測量完成后,數字顯示。Easy-Laser系統操作簡單,可以在現場進行,而無需使用帶有單獨分析程序的 PC??梢怨?jié)省很多時間??捎糜跍y量更多法蘭的時間??梢允褂貌煌挠嬎阍O(shè)置評估結果,例如“三點參考”、“最佳擬合”或“全正”。結果通過真正的 3D 圖形顯示。

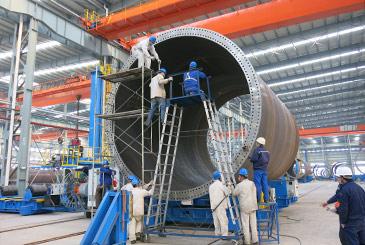

風力渦輪機的對準:用于軸/聯軸器對中和塔法蘭平面度測量。用于風力渦輪機制造商,例如維斯塔斯、西門子/歌美颯、遠景、金風等。

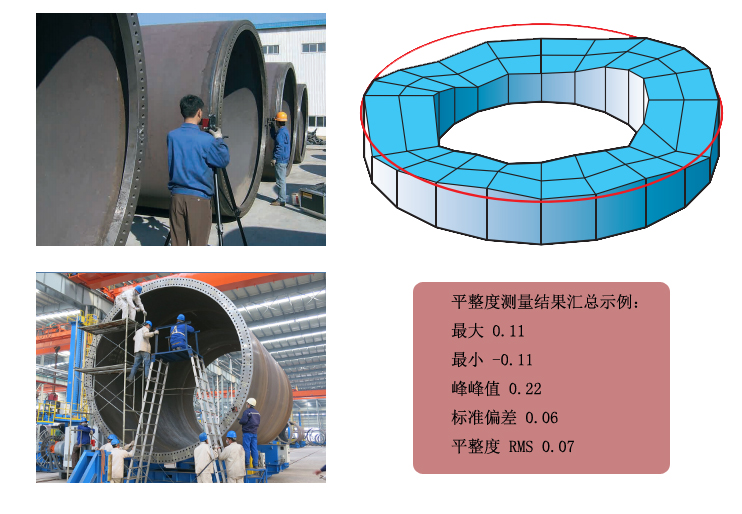

葉片和葉片輪轂上法蘭的平面度測量

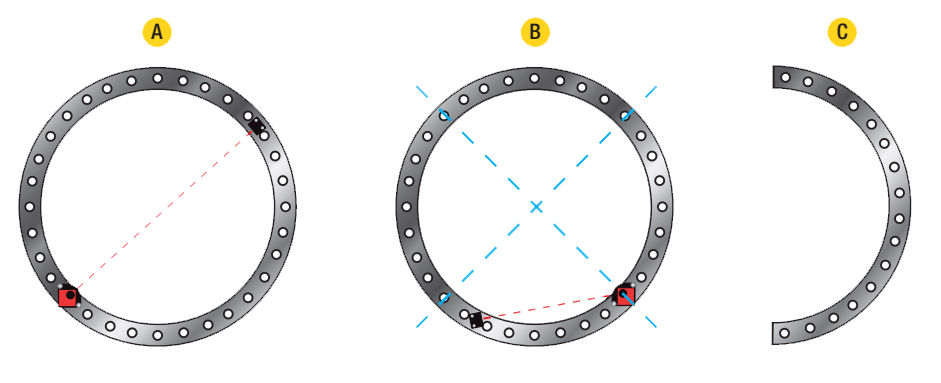

A. 整圓法。 磁鐵底座上的探測器放置在要測量的點上,所有法蘭周圍。 在測量過程中,塔是靜止的。
B. 使用截面測量法,您在四個象限中測量法蘭,然后將它們合并為一個完整的圓圈。 塔在測量期間旋轉。 在下一頁了解更多信息。
C. 程序提供的其他方法是局部測量、法蘭的 1/2 或法蘭的 1/3。

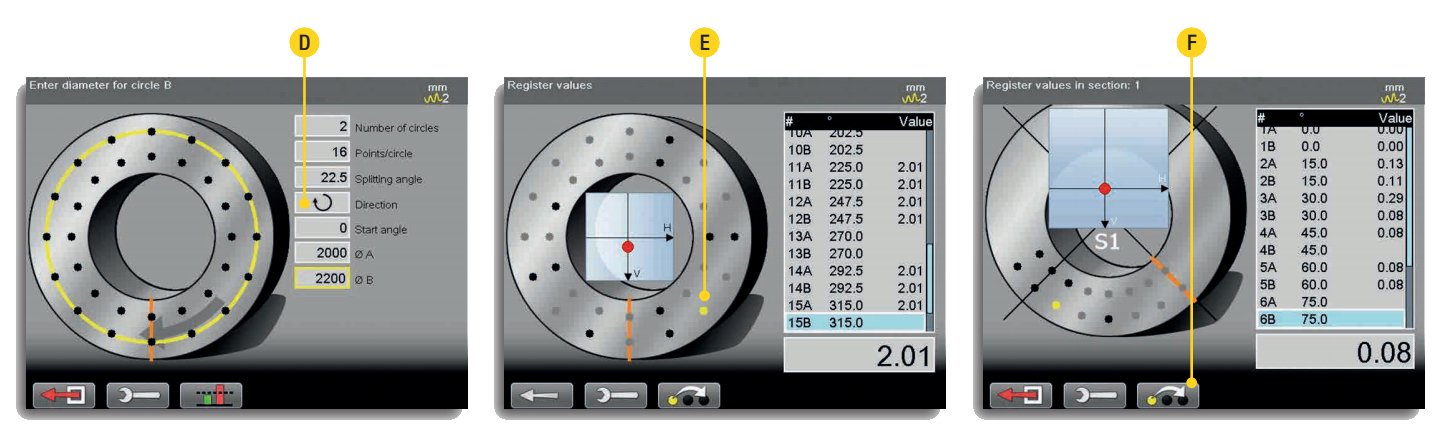

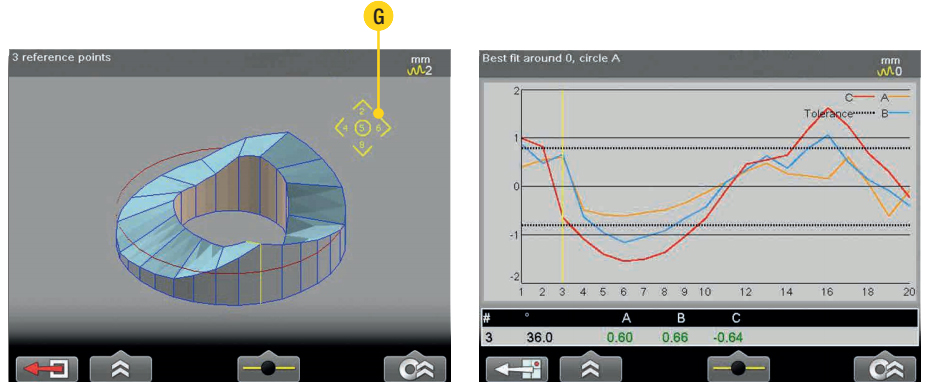

3D 圖形的示例。 圖像可以是旋轉和傾斜 (G) 帶最小值、 最大值的結果圖

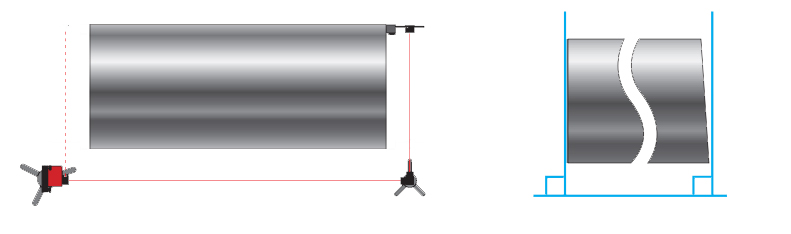

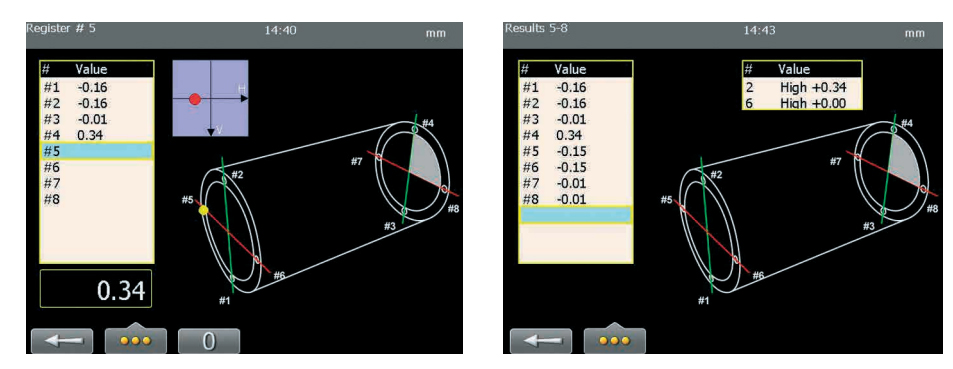

塔法蘭之間的平行度Easy-Laser?允許您測量和檢查法蘭的并行性
按提示指導操作,簡單 結果清楚地顯示了兩個法蘭之間平行偏差
