如果我們想進行精密維護，我們需要了解軸對中公差和聯軸器公差之間的差異。

精密維修并不是什么新鮮事，它在我們公司已經很多年了。基準PDM中的PDM代表精確驅動的維護。那么，什么是精密維修呢?如果你在字典里看到精確性，我們發現它是:

1.精確的狀態或性質；

2.測量結果一致再現的能力。

對我來說，兩個關鍵詞是精確性和再現。正如我們所知，木匠測量兩次后再切割一次。如果測量結果不相同(復制)，他不會切割，直到他回答了為什么?

精確性使得“足夠接近”這樣的語句顯得多余，因?yàn)槲覀儾幌Ｍ敖咏保覀兿Ｍ诳扇萑谭秶鷥?nèi)。對我來說，這就是我定義的精確維護方式。這是一種寬容。我們必須在一個可接受的公差范圍內工作，而不是“精確性”的原因，在旋轉機械等環境中，機器和機械零件不斷受到恒定力的影響，無法實現精確的測量。有些人會對我們維修世界中的一些公差感到困惑，特別在軸對齊和所涉及的主要機械零件方面時。

一、聯軸器

在旋轉機器中，從驅動機器到從動機器的動力傳遞是通過聯軸器完成的。這些都是令人驚嘆的機械部件，必須承受來自馬力、扭矩、工藝負載需求等方面的高應力水平。例如，在一個電機泵的設置中，使用的大多數聯軸器都是柔性聯軸器。顧名思義，它們是柔性的——允許少量的錯位。它們所能容忍的不對中量取決于聯軸器的設計。

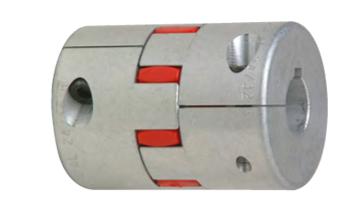

有很多不同類型的柔性聯軸器，包括齒輪，鉗口，格柵，鏈條和圓盤聯軸器，僅舉幾個例子。每種都有其優點，有些在不同的應用程序中效果更好。對于較小的泵，我們通?？吹綇椥月?lián)軸器-就像下面圖中的顎式聯軸器。它們很受歡迎，因?yàn)槟梢噪S時快速打開它們進行對齊或更換彈性體。

對于較大的泵系統，我們可以看到齒輪聯軸器(下圖)，但無論類型如何，它們都是柔性聯軸器(在一定程度上)。聯軸器是輸電行業中最大的工作對象之一。

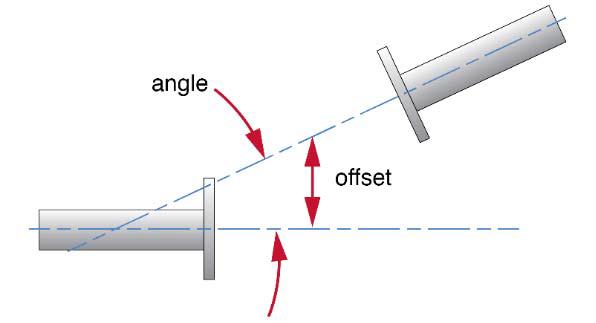

當我們測量軸不對中時，我們必須考慮兩種類型的不對中:軸的兩個中心線之間的偏移量，也稱為平行偏移，以及兩個軸中心線之間的角度(如下圖所示)。

這意味著當您看到公差圖或表時，您將看到偏移量和角度值。聯軸器也是如此，它們會給您一個偏差和角度的公差。

二、聯軸器公差與軸對中公差

 S-Flex聯軸器(未顯示)也是一種短撓性聯軸器，每個聯軸器的偏差和角度在未對齊能力指南中給出:

平行，S-flex耐久型聯軸器接受高達0.062英寸的平行錯位。

角度，S-Flex耐久型聯軸器可接受角度偏差高達1度。

在這個例子中，角度被表示為度。我們可以很容易地把它轉換成每英寸、數千英寸。一度是0.01745 "(古)每英寸。這意味著在一個2英寸的聯軸器上，你將允許在頂部或底部以及側面之間有0.035英寸的間隙。

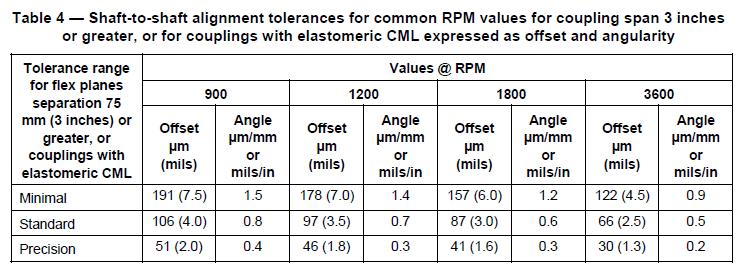

三、下面是來自美國國家標準(ANSI)軸對準方法的軸對準公差圖。第一部分-一般原則、方法、實踐和公差。如果你看表上的陳述，你會發現轉速是決定軸對軸公差的因素。機器運行越快，公差越緊。

四、聯軸器對齊

在我們的校準培訓中，我們在聯軸器上花了大量時間，因?yàn)樗鼈儗π?zhǔn)工作有很大的影響。我最常被問到的一個問題是“當我們對齊聯軸器時，聯軸器應該是松開的還是開放的?”當機器不對齊時安裝的聯軸器在軸旋轉時會鎖住而不會彎曲。當與千分表或激光對中系統時，這可能會給出不正確的結果。

我們實際上促進了開放聯軸器(分離)對齊，以便從聯軸器中去除任何潛在的應變。這是因?yàn)橐恍┞?lián)軸器相當僵硬，會使軸偏轉。

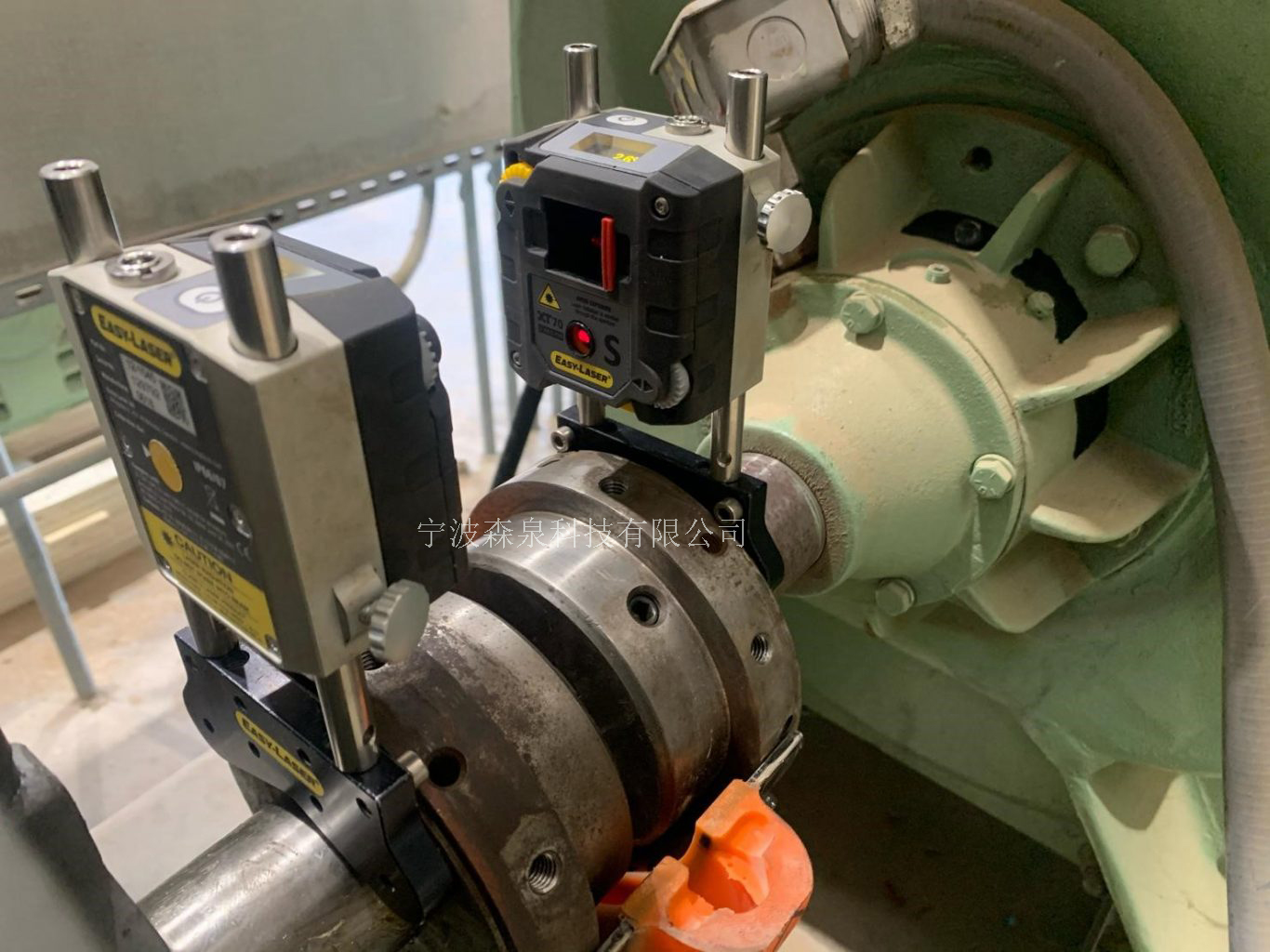

下圖顯示了正在對齊的鼓風機。負責這項工作的人只用了一半的聯軸器彈性連桿來減小軸的偏轉。這是一個很好的耦合，這是他避免潛在耦合干擾的解決方案。在進行軸對齊時，您的解決方案是如何繞過聯軸器應力？

對我來說，最重要的是，我可以接受精密維護是一場新的革命，但如果您計劃加入，請確保您的機器獲得正確的公差，并遵循正確的校準程序。
