軸對準的重要性:平行和角度泵對準
良好潤滑和正確對齊的機器是設備和整體設施順利運行和持續運行的不可或缺的。旋轉設備的軸對中尤為重要,因?yàn)閷?duì)中產生的不必要應力將導致意外且成本高昂的停機時間。
泵的垂直和水平對齊不良會損壞設備的密封和聯軸器,這已被證明會導致潤滑劑泄漏和消耗問題。盡管您可能認為更換密封件是一種更經濟的修復方法,但在不解決原因的情況下,密封失效和潤滑劑損失是不可避免的。
在深入研究垂直和水平泵軸未對準之前,讓我們先看看未對準導致的問題:
√振動和噪音增加;
√聯軸器、軸和地腳螺栓過早失效;
√過度且昂貴的密封潤滑劑泄漏;
√過度磨損導致軸承和密封過早失效;
√摩擦增加,導致過度磨損、能量消耗和可能的設備過早故障;
為了防止這些問題并確保設備以最高效率運行,建議使用激光對準設備在水平和垂直平面上對準泵軸。當這些軸未對準時,可能是由于平行或角度未對準——或者可能是兩者的組合。
平行錯位
當兩個軸的中心線以偏移方式彼此平行時,會發生平行未對準??煞譃楸幂S的垂直和水平對齊不良。
平行水平泵軸錯位
在這種情況下,泵軸在水平面上未對齊。電機軸已水平遠離泵軸。然而,兩個軸仍然在同一水平面上運行,并且是平行的。
平行垂直泵軸錯位
這是指垂直平面中的軸未對準。類似地,這意味著電機軸已垂直移動遠離泵軸,兩個軸在垂直平面上平行運行。
角度不對齊
角度偏差也可分為泵軸的垂直和水平對齊不良。這是當電機軸與泵軸成一定角度時。
角度水平泵軸未對準
這里,電機軸與泵軸成一定角度運行,同時在同一水平面內運行。
角度垂直泵軸未對準
同樣,您的電機軸和泵軸彼此成一定角度,并在垂直平面上運行。

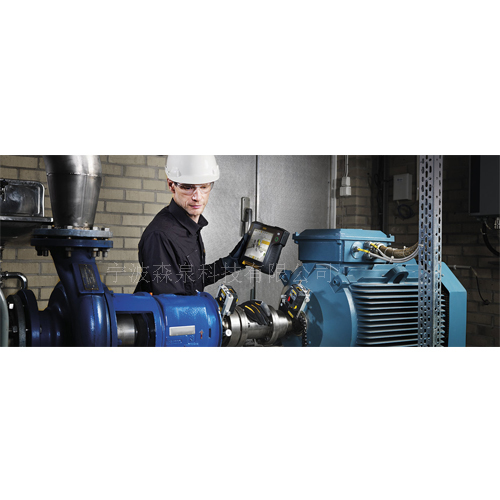

幸運的是,激光對準系統在創建高效和流線型的垂直和水平泵軸對準方面非常有效,比其他標準系統快得多。
我們的激光器是最先進的,旨在盡快實現正確對準,以確保業務/工廠的連續性和不必要的停機時間。本質上,激光/檢測器(即測量單元)安裝在一根軸上,而另一個測量單元安裝在另一根軸。然后,每個單元的檢測器和微處理器使用這些數據來計算移動機器的必要移動和墊片放置。
如果您想了解更多關于軸對準、校準、培訓和機械維護的信息,請立即聯系我們獲取激光對準系統租賃或服務的報價!
