什么是軸對齊?
雖然“軸對齊”是常用術語,但正確的術語是“軸對軸對齊”然而,當我們說軸對齊時,假設我們將一個軸與另一個軸對齊。我們?cè)噲D實現的是一根軸的旋轉中心線與另一根軸旋轉中心線的對齊。這些軸通常由連接到機器上的軸承固定到位。
目標是在全工作溫度和負載下運行時,這些軸保持對齊。運行機器的絕對扭矩會產生偏移和角度偏差,通常是兩者的組合(見圖);
許多人使用了不正確的術語“聯軸器對準”這是一個舊術語,用于描述直尺和測隙規校準方法。這通常在沒有軸旋轉的情況下進行。這種對準方法仍然可以在精準對準之前作為粗略的過程使用,但它不能達到現代機器所需的必要公差。
維基百科將軸對齊描述為“將兩個或多個軸彼此對齊到允許范圍內的過程。在機器投入使用之前,這是對機器的絕對要求”;
記住,軸對準只是機械安裝過程中的一個方面!
一、旋轉機械和軸對準應用

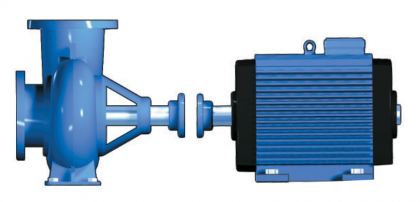

旋轉機器通常根據它們之間的連接方式進行描述。最常見的是水平安裝的機器,通常是泵和電機。在這種情況下,旋轉機器也可以垂直放置在法蘭座上。
另一種類型是偏置安裝,或萬向節軸耦合機器,也稱為萬向節。它們通常具有某種類型的驅動,例如:造紙機中的輥,許多人錯誤地認為萬向節軸連接的機器不需要如此精確地對齊。但是這些機器中的角度誤差會導致非線性運動,從而導致軸承、聯軸器和密封件中的力和振動。換句話說,縮短了使用壽命。
通常幾臺機器串聯在一起,通常稱為機器列車,例如:發動機和從動機器之間的變速箱?,F(xiàn)代的軸對準系統可以測量所有的上述類型的機器;
二、為什么軸對齊很重要?
√正確對齊的軸意味著許多改進;
√提高機器的可用性和生產率=保證生產;
√軸承和密封件的使用壽命增加=更換零件的拆卸減少;
√完整的密封=更少的泄漏和更好的工作環境;
√最佳使用的潤滑油膜=過熱和二次損壞的風險較??;
√減少潤滑劑泄漏=減少潤滑劑消耗;
√振動減少=噪音水平降低;
√減少嚴重故障的風險=更安全的工作環境;
√通過更少的備件、更低的能耗和最少的計劃外停機,實現更大的總體節約。
三、軸對準:激光技術與刻盤

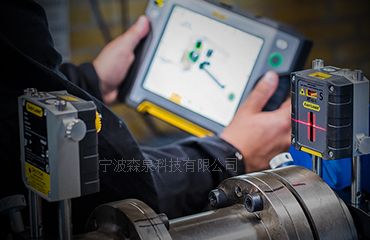

使用基于激光的軸對準系統無疑是最佳方法。是的,您可以使用千分表系統,但是,這些系統充滿了錯誤。例如:
√刻度盤校準需要更長時間;
√需要經驗/知識;
√需要計算;
√刻度盤校準套件容易出現安裝錯誤和松動;
√必須測量和補償刻度盤凹陷;
√刻度盤組無法產生校準前后的記錄結果。
最大的問題是人的因素。這意味著從表盤上讀取的信息傳輸多次錯誤地輸入到計算中。另一方面,激光對準工具使用起來更容易、更快(盡管速度不是一個重要的因素-目標是重復測量和精確的結果)。
激光對準系統還包括:
涵蓋了許多其他應用,如水平、垂直、間隔軸、萬向節軸等;
跨度大(即中間軸)?;鞠到y(tǒng)跨度為3米,而專業系統跨度為20米;
具有內置公差準則,包括新的ANSI標準;
在軸旋轉40度的情況下進行測量;
可以補償由于套筒軸承或熱增長問題引起的偏移;
最重要的是,它們可以提供安裝的詳細記錄和報告;

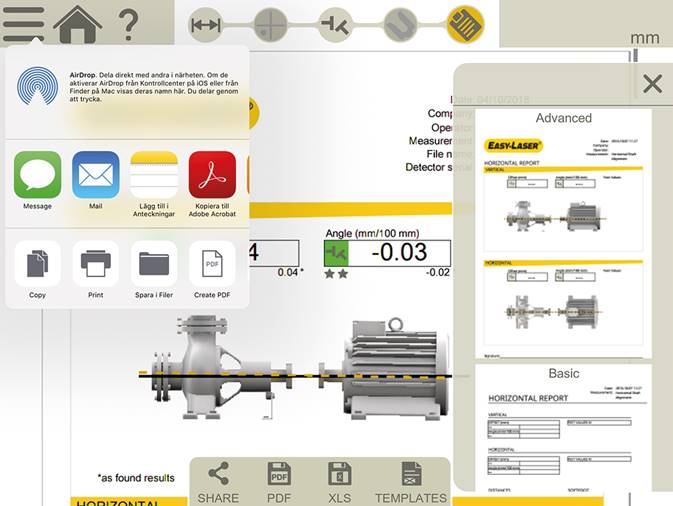

Easylaser XT報告示例,如果您必須對這臺機器進行故障分析,而您沒有這份報告,您只能猜測到底做了什么。有關電機軸對準和設備請聯系我們!
