Easylaser 軸對準和幾何應用系統

2023-03-10 864

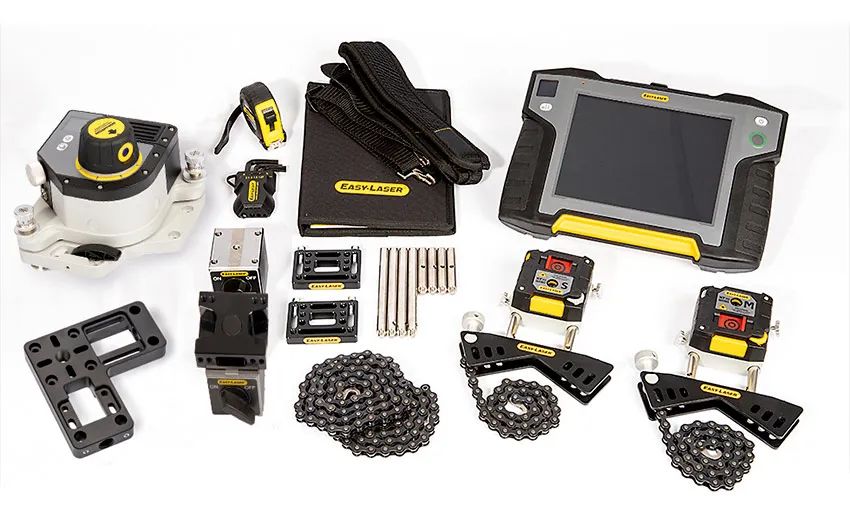

Easylaser XT770軸是我們XT一代激光對準系統中最強大的。360°實時功能為您提供更多執行高級調整的可能性。使用XT770,可以執行以下操作;
√對齊機器;
√檢車底座捻度;
√檢查軸承間隙;
√檢查軟腳;
√隨時間測量機器運動;
√記錄并分享結果;

一、產品信息
使用Easylaser XT770,您可以對水平和垂直/法蘭安裝機器進行軸對中,并將機器列與無線數量的機器對中,您還可以測量基礎的捻度、軟腳、軸承間隙;

2軸SPD允許同時垂直和水平調整您的機器,測量單元位于任何位置。我們稱之為360°實時調整。

使用XT770,您可以選擇多種不同的測量方法,例如連續掃描和多點。這位您提供了獲得完美測量結果所需的靈活性。在“特點”菜單欄下閱讀有關不同的測量方法的更多信息。

√動態測量
EasyTrend 程序是XT Alignment應用程序的一部分,可讓您隨時跟蹤機器運動。

√幾何測量套件
以上內容修改為"XT770"的可以配置幾何測量套件,您能夠根據ISO和ANSI等既定標準進行平面度和直線度測量。該套件包括多功能激光發射器XT20、用于幾何測量的帶有旋轉頭的磁座。


√與任何設備一起使用
與所有其他XT系統一樣,XT770可以與您選擇的顯示單元一起使用。XT Alignment應用程序幾乎可以在任何IOS或Android設備或Easylaser XT11上運行。

√建立文檔
XT11顯示單元有一個"1300萬像素"攝像頭,您也可以選擇內置紅外攝像頭,這樣可以在對齊前后添加機器的熱圖像。在應用程序中,您可以輕松創建和共享包含所有測量數據和圖像的PDF報告。


二、產品特點
測量程序
√測量程序
以下特色程序是本系統最常用的程序
請單擊此處查看可能性的完整概述
需要的配件

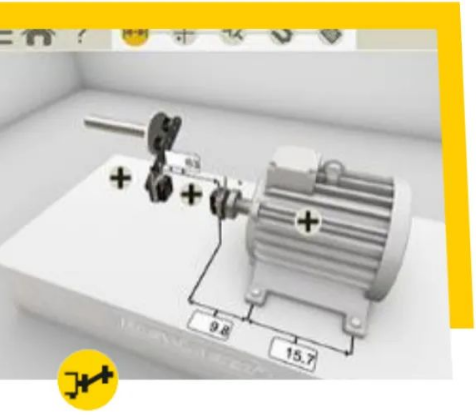

√臥式機
用戶界面直觀,可知道您完成測量過程。他是動畫的,可以放大每一步重要的事情。您可以將機器的測量結果保存在同一文件中;

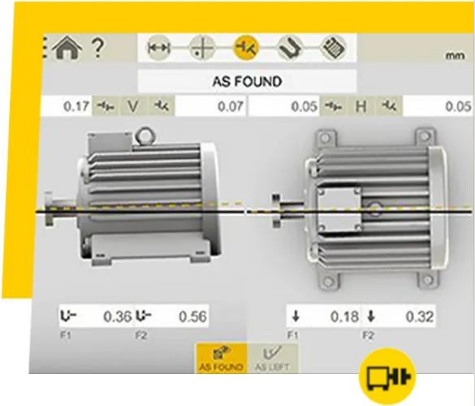

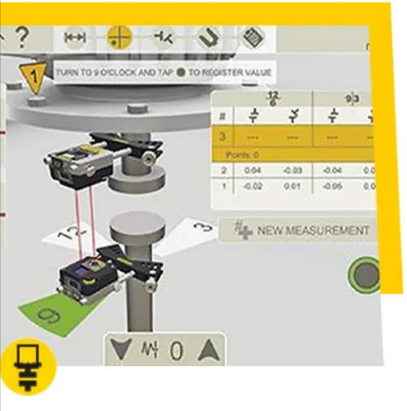

√立式/法蘭安裝機器
用于垂直和法蘭安裝機器的測量和校準;

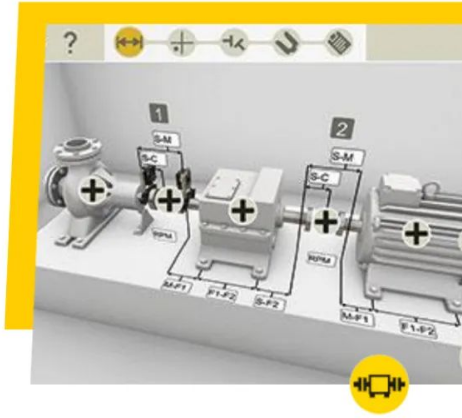

√機列
用理論上盡可能多的機器來構建您自己的機器列車。您可以手動選擇參考機器,也可以讓程序選擇一臺可以最大限度減少調整需求的機器;

√萬向節/偏置安裝機器對齊
萬向節/偏置安裝機器對齊。(需要額外的萬向節支架套件,);

√軟腳檢查

對齊工作從軟腳開始檢查,軟腳檢查通過指示應調整哪個角來確保機器均勻地放置在所有腳上。這是確??煽繉R的重要部分。軟腳檢查完成后,您可以直接進入校準程序,并保存機器的所有距離值;

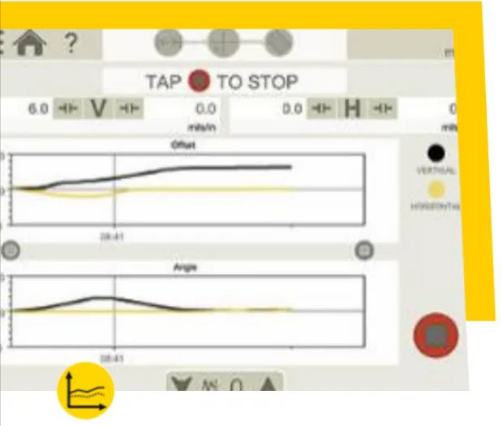

√EasyTrend
可以隨著時間的推移跟蹤機器運動。因此,您可以檢查例如熱膨脹和管道應變問題;

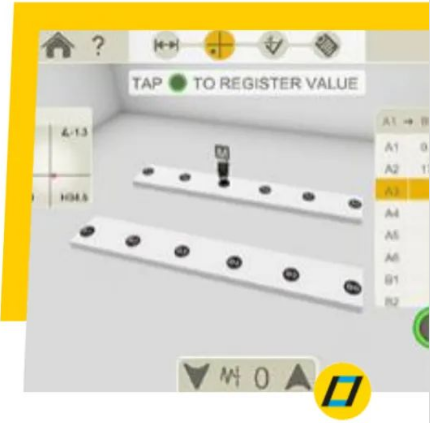

√基礎平面度檢測
使用此程序,您可以使用兩排點檢查基礎和框架的平整度,每排2到8個點。需要單獨的激光發射器;

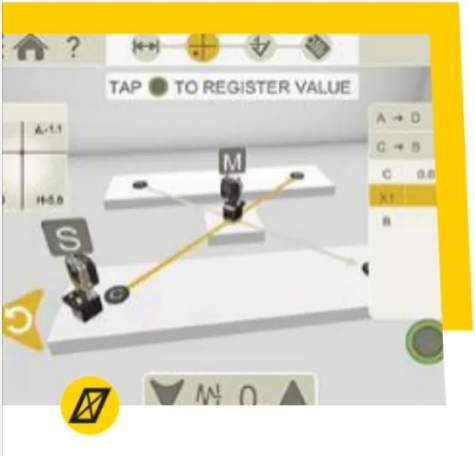

√捻度測量
測量平面度/捻度的程序,例如,機器基礎,機器工作臺等;

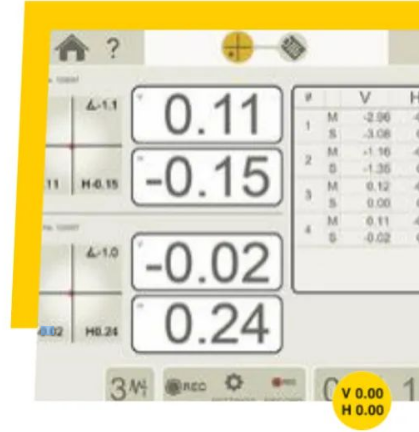

√數顯精確測量
Values 程序具有激光目標的清晰數字表示,以及記錄值的列表視圖。使用它與千分表一樣測量并檢查軸承間隙;

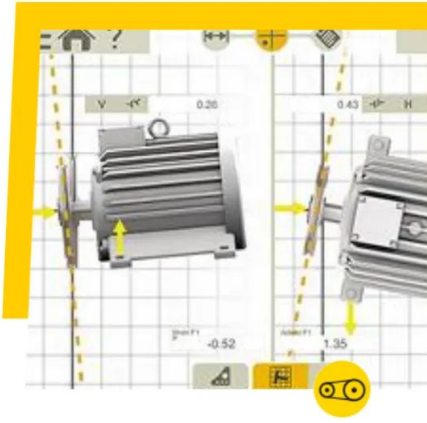

√皮帶輪對中
使用該系統,您可以以數字精度對齊滑輪和皮帶輪。機器的調整實時顯示在屏幕上,垂直和水平軸上的角度和軸向位移讀數,以及前腳或后腳對的調整值,結果可以正常記錄(需要XT190 BTA附件);

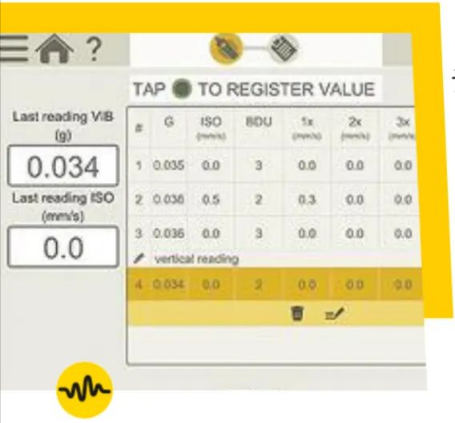

√振動分析
診斷振動水平、不平衡、不對中和松動,(需要XT280附件);


三、測量方法


√9-12-3

測量點記錄在9、12和3點鐘的固定點。此為經典的三點法,在大多數情況下都可以使用;


√Easy Turn功能

Easy Turn功能允許您從轉彎處的任何位置開始測量過程。可以將軸旋轉到任意三個位置,每個位置之間的角度小至20°,以記錄測量值;


√多點

多點與Easy Turn基本相同,但可以在旋轉的扇區上記錄多個點,這將提供優化的計算基礎。非常適合渦輪機和滑動軸承應用;


√連續掃描

在軸的連續掃描過程中自動記錄測量值,數以百計的點已被注冊。您可以在轉盤圈的任何地方開始,提供測量質量檢查


非耦合掃描

一次旋轉一個軸/單元,使橫梁越過另一個(禁止)。交替重復,直到記錄足夠的測量點,您可以在轉彎的任何地方開始和停止。


四、智能功能


√測量值過濾器:即時在惡劣的測量條件下,數據波動大時,有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹配;

360度實時調整:使用任何位置的測量單元同時進行垂直和水平調整;

√多組地腳:該軟件可以適應所有類型的機器設計,如兩對腳、三對腳、聯軸器前腳等;

√調整指南:調整指南可幫助您通過模擬勻場合移動來確定最佳調整,對于程序水平和機器列車;

√鏡像機器圖像:鏡像查看功能可以讓您在屏幕上調整電機的位置,使其與您面前的機器的位置相對應,從而更容易理解調整方向;

√結果:閱讀重復的程度以表格的形式顯示結果,并可以為每個人保存評論;

√熱生長補償:通常,機器從低溫運行到高溫運行時會顯著膨脹。熱增長補償功能允許測量系統計算在這種情況下進行調整所需的適當墊片和值。機器的補償值通常由制造商提供;

√容差檢查:可以根據預先定義的公差表或您自己確定的值來檢查測量結果。這使您可以立即查看校準是否在批準的參數范圍內,從而大大減少了校準所花費的時間;

√廣泛的實時調整:當測量單元與絕對V和H位置相差44°時,也可以使用實時值進行調整;

√選擇機器映像:從不同的3D機器中進行選擇,以在聯軸器的任一側描繪您的機器;

√取二維碼和條形碼:為特定機器分配特定代碼,然后使用設備的內置攝像頭打開分配的文件和設置(注意:適用相機分辨率要求);

√鎖腳:鎖定機器上的任何一對地腳,自由切換設備進行調整;

√選擇耦合類型:根據聯軸器類型選擇方法,短撓性軸和間隔軸;

√斷電續測:測量過程意外中斷,再次測量可繼續進行未完成的測量;

√電子版簽署報告:登錄屏幕以驗證您的工作,簽名與PDF文件一起保存;

√模板:將測量文件保存為模板,包含機器數據和設置,以快速開始測量;

√內置手冊:該應用程序包括可搜索的用戶手冊,可根據您所在的程序打開正確的章節。這樣可以快速輕松地找到用戶問題的答案;

√影像接口:作為標準配置,XT11顯示單元配備HDMI連接器,無需任何附加軟件即可直接在電視監視器或投影儀屏幕上共享顯示屏幕,用于大型團體的培訓目的;

√多種語言:該軟件提供14種語言;


五、文件資料

保存到USB儲存器
將文件從XT11顯示單元保存到USB并復制到其他設備;

√打印輸出
使用熱敏打印機在本地快速打印所有測量數據;

√保存到內置內存

將所有的測量保存在顯示單元的內部儲存器中;

√多功能報告

使用包含的兩種格式之一,或設計自己的格式。生成PDF和Excel;

√添加圖片

添加機器的照片以進一步解釋有關工作,添加熱圖像以顯示對中后的差異;

√發送報告

通過電子郵件與客戶共享報告,或共享到"OneDrive"文件區域;


六、技術參數

顯示單元
名稱XT11
顯示類型/尺寸VGA 8"彩屏 LED背光,多點觸控
內置電池重型鋰離子充電
連接USB A 、USB B充電器 AV
工作溫度‘-10-50℃
貯存溫度‘-20-50℃
通訊無線技術Wifi
相對溫度10-95%
OLED顯示屏96*96像素
相機13MP,帶二極管燈
紅外攝像頭(可選)FLIEPTON (0-450℃,32-842°F)
幫助功能內置手冊
環境保護IP等級66和67
外殼材料PC/ABS+TPE
體積寬*高*深 274*190*44毫米
重量1450克
工作時間連續長達16小時


測量單元
名稱XT70-M/S
溝通BT無線技術
探測器類型2軸 PSD 20*20毫米[0.79*0.79"]
解析度0.001毫米[0.05密耳]
測量精度±1μm ±1%
測量范圍高達20m
激光類型二極管激光器
激光波長630-680納米
激光類安全等級2
激光輸出<1毫瓦
電子傾角儀0.1°分辨率
環境保護IP等級66和67
工作溫度‘-10-50℃
貯存溫度‘-20-50℃
相對濕度10-95%
筑屋材料陽級氧化鋁+PC/ABS+TPE
尺寸寬*高*深 76*76.7*45.9毫米
重量272克
OLED顯示屏128*64像素
工作時間連續長達24小時
