渦輪機家族校直系統和方法

2023-03-09 992

傳統的渦輪機測量方法非常耗時,使用激光測量系統,工作可以進行的更更快,精度更高。清晰地記錄測量結果也是一個很大的優勢;

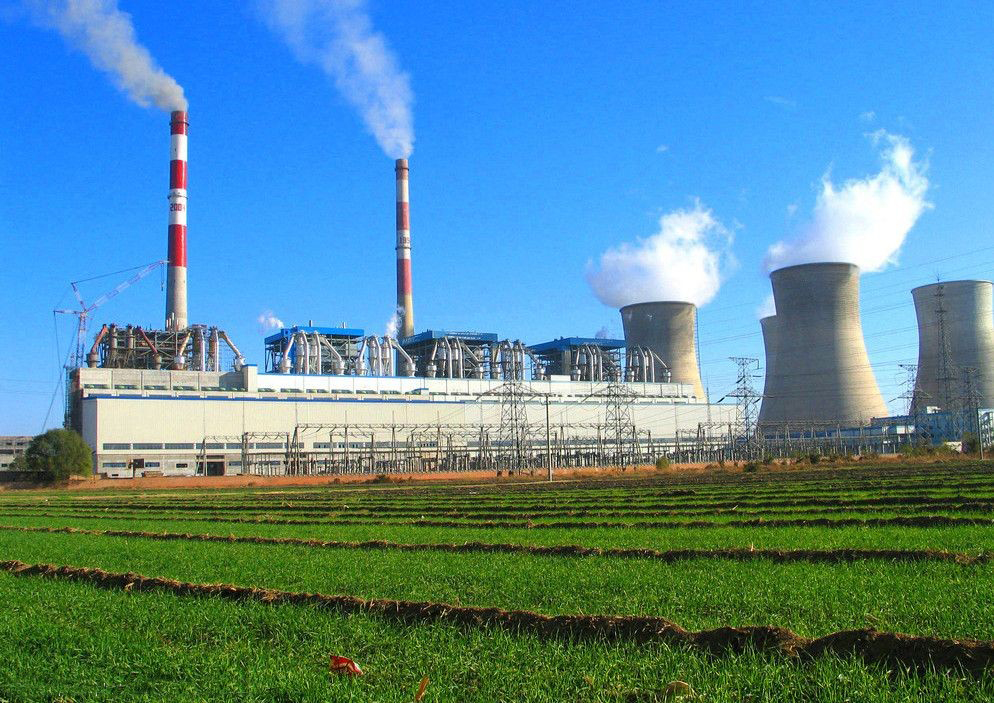

01.jpg一、不同類型的渦輪機
電力生產有幾種不同的形式,其中許多依賴于使永渦輪機來運行發電。例如:燃?xì)狻⒄羝?、水、太?yáng)能和風能。有時使用柴油發電機,主要是為了備用和均衡電網。為了解決在這個應用領域?qū)鉀Q方案的特殊需求,來自不同測量系統的零件組合可能是合適的;


二、快速簡易的渦輪測量
用于測量和對準渦輪機的傳統方法有時包括使用重型假軸和拉線加上千分表,但這需要很長時間來設置測量。激光測量系統裝在相對小而輕的手提箱中,因此安裝在機器上的時間只是以往的一小部分。另外再技術人員沒有拉線的情況下,所有計算都有軟件進行,可以在核實的時候使用實時數值進行對齊。而且,用戶也得到一份完整的文件報告;


三、測量膜片和軸承軸頸的直線度

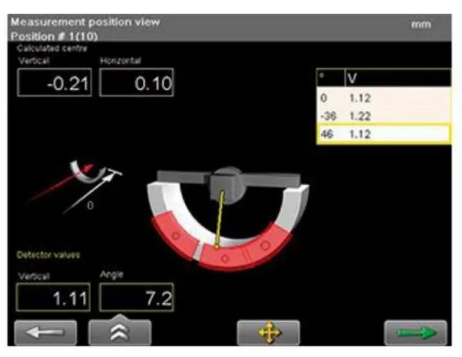

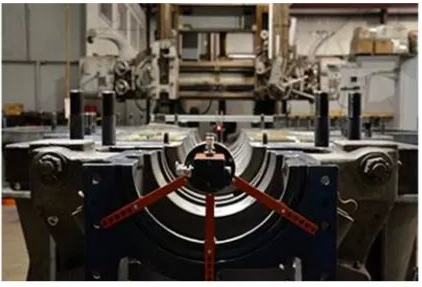

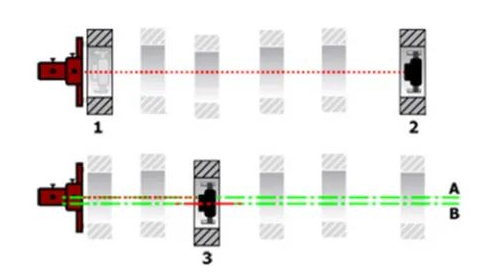

在燃?xì)廨啒O或蒸汽輪機中對齊隔膜可能是一項主要的任務。為此,一個特殊的系統EasylaserE960,帶有靈活且易于使用的支架和軟件,可指導用戶完成測量過程。激光發射器安裝在渦輪中心線的一端(通常是軸承軸頸),檢測器用來測量值。測量結果顯示軸承的直線和隔膜的中心線,垂直和水平,并與兩個零點進行比較;



四、軸/耦合對準
軸校直系統是對汽輪機和發電機之間的聯軸器進行校直所需要的。由于對精度要求較高,所有采用具有可采集大量測量值軟件的測量系統,如EasylaserE710;


五、渦輪隔板表面的平坦度
渦輪兩半的分隔板表面可能需要檢查平坦度,可以使用D22掃描激光發射器;


六、建造和安裝發電機組
在裝中,渦輪等機械的底座要平整、水平,這樣才能可靠地進行其余的安裝工作,在這一點非常重要。從長遠來看,它也是無故障運行的先決條件,使用Easylaser測量和對準的東西包括電廠大壩閘門安裝的對中、管道系統的直線度、管道法蘭的垂直度和平整度等;
