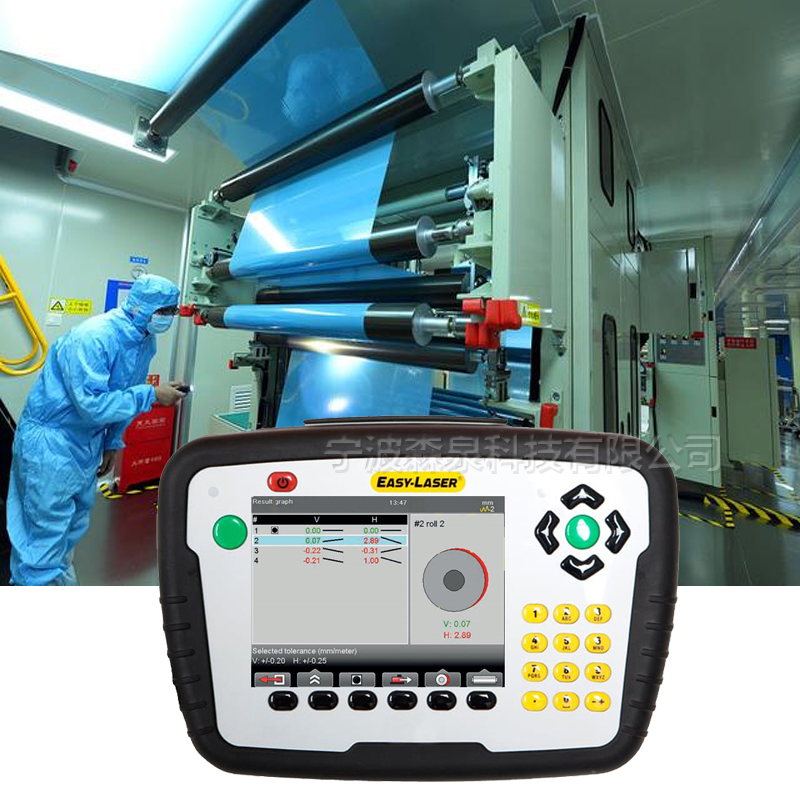

鋰電池涂布機輥平行度測量
在多輥設備的安裝過程中,實際的安裝精度將直接影響產品的質量和產量,如果各輥的平行度達不到要求,會造成板帶材的張力不均,卷取機卷材不齊,甚至斷帶。常用的平行度檢測方法有不足之外,在多輥設備安裝時,我們采用了新方法,提高了安裝精度。
操作流程:
1) 將激光發射器D22 放到一個三角架上
2) 90 度棱鏡D46 放到另一個三角架上調整激光發射器,保證激光線1 和激光線2 平行
3) 依次將激光接受器用磁座固定到每個輥子的首尾2個位置,讀取數據主機自動計算每個輥子相對激光線1 和激光線2 的斜率
4) 主機自動給出兩個輥子間的平行度情況,并能存儲1000 個結果,可以和電腦通訊。導軌最大跨度可達40米,加中間過度輥可無限延長 ,加中間過度輥可無限延長 ,加中間過度輥可無限延長 ,加中間過度輥可無限延長 。
滾筒平行度測量視頻
實地測試案例:
2.調整入射線光線
3.測量平行度和重復精度
4. 平行度測量結果顯示
結果說明: a. 被測輥 被測輥 1為基準輥
b. 被測輥 被測輥 2&3系同一根輥重復測量兩次
結論: a. 儀器可測量輥平行度
b. 重復精度 0.01mm
