機床主軸和尾座同心測量方式
激光測量系統測量系統解決箱體軸承座孔的缸體同心度問題。
一、測量機床(鏜床)主軸尾軸對中同心度,或者兩端鏜臂的同心度問題,從根本上解決制造誤差;
二、分別測量缸體孔的上下直線度,算出缸體孔的同心度作為出廠質量檢測;
三、測量機床(鏜床)軌道的直線度,避免由于鏜床軌道不直產生同心度誤差。
激光測量系統的顯示分辨率為:0.001mm,
測量距離為20米,實際測量過程中的激光漂移室內無風環境下為:0.005mm/m。所以預估整體缸體孔激光對中測量中的重復性誤差在0.02mm(2絲)以內。
解決問題一、機床(鏜床)主軸尾軸對中同心度測量(或兩端鏜臂的同心度問題)

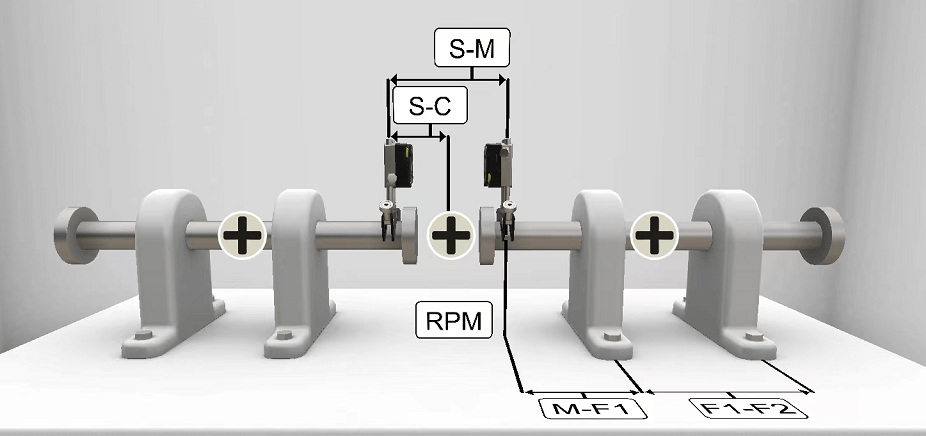

激光測量系統來測量機床主軸和尾軸對中同心度,利用激光測量軸對中程序,將兩個激光器分別架設在機床主軸和尾軸,解決兩端鏜床的不同心問題,也就從根本上解決了加工出來的孔不同心,保證了機加工件的同心度。
解決問題二、箱體缸體孔同心度(軸承孔同心度質量檢測)
解決問題三、機床軌道直線度測量

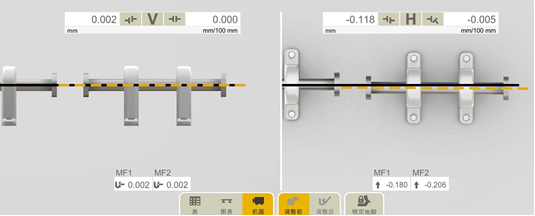

將激光單元S為基準激光,將M單元放在拖板上,在軌道上移動拖板,分別測得激光器在軌道上的水平方向直線度,和垂直方向直線度??筛鶕?jù)數據來調整機床軌道。
