在工業生產中,安裝新的機器設備時,應當注意許多事情,這是確保設備得到正常運行的先決條件。當然在使用過程中也要遵循標準化的安裝流程,同時顧及設備基礎的平整度,軟腳及軸對中等。當機器的所有著地點沒有處于支撐地基的同一個平面時,就會出現軟腳,如果在這個時候收緊螺栓,就會導致機器機箱變形、難以對準,從而導致整機性能變差。
軟腳是在工業中相對專業的術語,通常在機器進行軸對中的時候出現,如果出現問題,多數是因為地基不平整或管道應力造成,如果機器沒有完全平立在機器底座上,就很可能會遇到軸偏轉,振動增加、軸承故障等問題,最終導致機器故障。因此所有EasyLaser軸對中系統都配有軟腳檢查程序,幫助您在生產過程前給予相應的保障。
導致軟腳的原因有四大類,但都是由于一個或多個腳沒有平穩的放在機器底座上。
1、平行軟腳(也稱為搖擺軟腳)是指不是四個腳都處在同一平面上,您可以理解成餐廳里一張搖晃的桌子,可以來回搖動它。在這種情況下,激光對中系統軟腳檢查程序?qū)@示對角處軟腳的高讀數 (>0.05 mm)。您可以確定需要墊片的是哪個腳和數量。
導致平行軟腳的原因可能有以下三種:
(1)腿太短了;
(2)底板或安裝墊不共面;
(3)一只或多只腳下缺少墊片;
要矯正平行軟腳,您可以添加足夠的墊片以消除搖擺效應(建議使用墊片不要超過四個,不銹鋼材質)

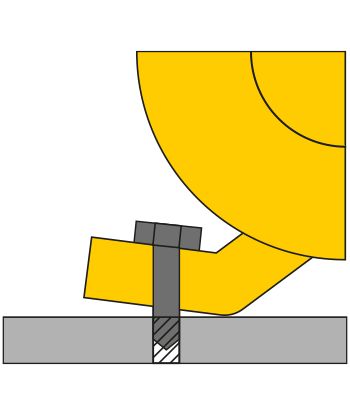

2、彎角/外彎軟腳
這是一種常見的軟腳類型,當腳底相對于底部成一定角度時會出現這類問題。在這種情況下,激光系統軟腳檢查程序?qū)⒃?.9米或1.2米處顯示高軟腳讀數,具有最高軟腳讀數的腳將顯示從腳的一個角到另一個角的錐形氣隙。
有多種原因會導致這種情況,例如:
(1)機器掉落變形或處理不當;
(2)底板彎曲或加工不良;
(3)存在嚴重的垂直角度錯位;
(4)腳是焊接的;
(5)發生地基沉降;
處理這些問題的最佳方法是重新加工支腳、底座或兩者一起加工。如果不能進行支腳和底座的再次加工,您可以選擇步進勻場(盡量避免這種方式)。

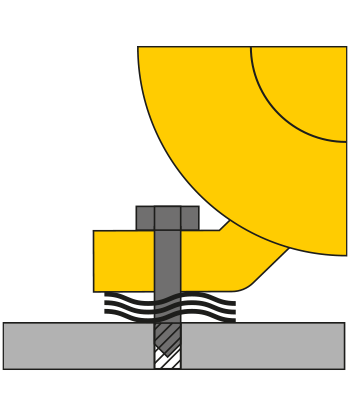

3、黏腳
黏腳有時也被稱為彈簧腳。由于地腳粘附著一些污垢、油脂,觸角規不會檢測到腳下的任何縫隙。問題通常是腳和底座之間的空間堆積著其他不需要的物質,如污垢或鐵銹。
出現這種問題的原因可能是:
(1)腳和底座之間有污垢、油脂、油漆或鐵銹;
(2)墊片太多(每30cm不能使用超過四個墊片);
(3)彎曲墊片;
(4)墊片有毛刺或線痕;
為了解決這個問題,您需要徹底清潔腳周圍和下面的區域,并用新的、抗壓的墊片替換舊的墊片。

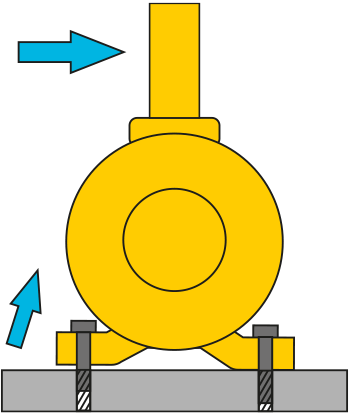

4、誘發軟腳
誘發軟腳是由影響機架的外力引起的,一般很難檢測到。激光系統會顯示多只軟腳,通常在機器的同一側或同一端。觸角規會發現一個缺口,通常是平行或接近平行。
出現誘導軟腳的一些可能原因是:
(1)耦合或管道應力;
(2)懸臂式機器;
(3)滑輪和齒輪上的皮帶或鏈條負載;
(4)柔性導管過硬;
(5)結構支撐連接到機器上;
(6)起重螺栓無意中擰緊了;
要糾正誘導性軟腳,您需要消除導致問題的外力。這可能需要多次軟腳檢查,因為這些力可能在軸對中過程中隨時發生。
工程師如果在前期沒有檢查軟腳,可能會出現各種各樣的問題。所以,機器設備運行前,請確保所有腳都穩固地放在地面(或底座),這樣您已經為精準的軸對中和無故障運行創造了最佳條件!如果您想了解更多關于我們的工業對中產品及解決方案的話,請前往官網聯系我們!
