瑞典的Easy-Laser激光測量系統功能
Easy-Laser? 是激光測量系統制造商和供應商,為所有類型的行業提供激光測量系統。擁有超過 25 年的激光測量技術經驗。

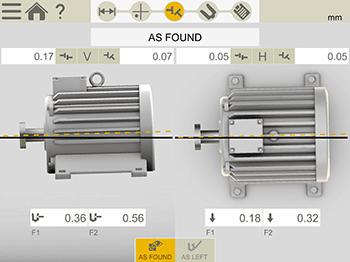

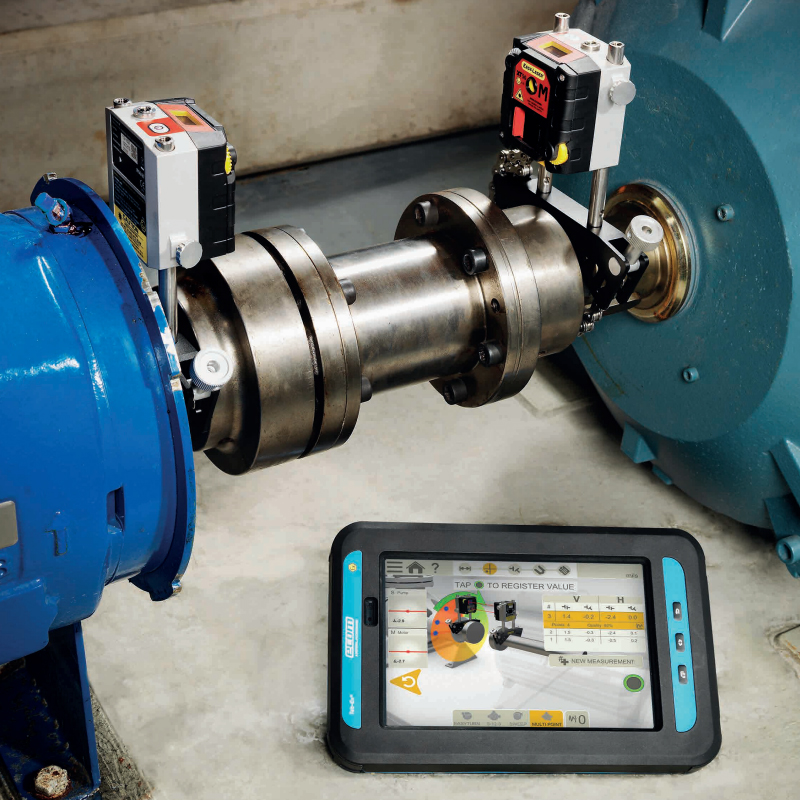

聯軸器水平對中:多種找正方法,實現3D立體動態調整,保存測量報告。

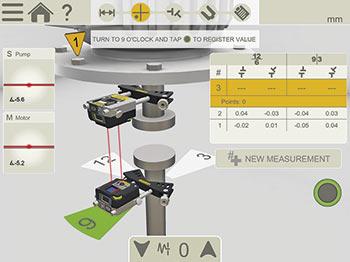

用于垂直和法蘭安裝機器的測量找正
多個機組找正
可以任意手動選擇參考機器,或者讓程序選擇一臺可以最大的為參考機器,減少調整時間。
用于校準萬向節/偏置安裝機械。(需要額外的萬向支架套件。)
對齊工作從軟腳檢查開始。軟腳檢查通過指示應該調整的腳來確保機器均勻地放在所有腳上。這是確??煽繉R的重要部分。軟腳檢查完成后,您可以直接進入找正程序,并保存機器的距離值。
熱膨脹值測試
可以跟蹤機器隨時間的運動。因此,您可以檢查例如熱膨脹和管道應變問題
可以使用兩行點(每行 2 到 8 個點)來檢查地基和框架的平整度測量。需要單獨的激光發射器。(需要另購套件)。
用于測量機器基礎、機器工作臺等的平面度/扭曲度的程序。
使用我們的直線度測量程序,您可以輕松測量長軸、輥、軸承軸頸、底座、架空導軌、機器結構等。您將能夠以圖形和數字方式獲得水平和垂直對齊的結果。程序會自動計算出不同的點的差值結果。(需要地理套件)
使用隨附的 M 和 S 測量單元像使用數字千分表一樣進行測量,但具有激光精度和記錄測量結果。檢查軸徑向間隙(軸承間隙)。
可以以數字精度對齊滑輪和滑輪。機器的調整實時顯示在屏幕上,包括垂直和水平軸的角度和軸向位移讀數,以及前腳或后腳對的調整值。結果可以正常記錄。(需要 XT190 BTA 配件。)
診斷振動水平、不平衡、不對中和松動。(需要 XT280 附件。)
激光對中儀XT440 XT550 XT660 XT770功能差別
● = 包含功能 | ||||
○ = 可選功能 | ||||
系統 | XT770 | XT660 | XT550 | XT440 |
激光技術 | 點 | 點 | 點 | 線 |
探測器類型 | 2 軸 PSD | 1 軸 PSD | 1 軸 PSD | 1 軸 PSD |
探測器尺寸 | 20×20毫米 | 20×20毫米 | 20×20毫米 | 30 毫米 |
與單位的無線通信 | ● | ● | ● | ● |
防爆分類 | ● | |||
IP等級(測量單位) | 66, 67 | 66, 67 | 66, 67 | 66, 67 |
測量范圍 | 20米 | 20米 | 20米 | 10米 |
動作時間、顯示單位 | 16小時 | 16小時 | 11小時 | 16小時 |
工作時間,測量單位 | 24小時 | 24小時 | 20小時 | 24小時 |
支架上的預裝單元 | ● | ● | ● | ○ |
多語言導覽軟件 | ● | ● | ● | ● |
自動生成PDF報告 | ● | ● | ● | ● |
帶鏈條的 V 形支架 | ● | ● | ● | ● |
延長鏈 | ● | ● | ● | ○ |
磁鐵底座 | ● | ○ | ○ | ○ |
偏移括號 | ● | ○ | ○ | ○ |
磁性支架 | ○ | ○ | ○ | ○ |
軸對中程序 | XT770 | XT660 | XT550 | XT440 |
臥式機 | ● | ● | ● | ● |
立式/法蘭安裝機器 | ● | ● | ● | ● |
萬向/偏心安裝機器 | ●** | ●** | ●** | |
機車(無限制) | ● | ● | ||
機組(3臺) | ● | ● | ● | |
幾何測量程序 | XT770 | XT660 | XT550 | XT440 |
捻度測量 | ● | ● | ● | |
基本平面度 | L | |||
直線度 | L | |||
其他測量程序 | XT770 | XT660 | XT550 | XT440 |
價值觀* | ● | ● | ● | ● |
值*(動態記錄/趨勢) | ● | ● | ● | ● |
皮帶傳動對中 | E | E | E | E |
級別(顯示在 Values 程序中) | C | C | C | C |
振動測量 | V | V | V | V |
易趨勢? | E | |||
說明 E=在添加 BTA 單元 V=在添加 VIB 單元 XT280 B=在添加合適的支架時 C=在添加數字水平單元 XT290 L=在添加激光發射器 XT20 |
