旋轉機器振動分析主要因素
平行不對中:徑向振動大,2X頻占主導,聯軸器兩側軸承徑向同方向相位差180度。
角向不對中:軸向振動大,1X頻占主導,有時2X頻大,聯軸器兩側軸承軸向方向相位差為180°。
不對中嚴重時,還可能出現類似松動的頻譜。
軸承為滾動軸承;
聯軸器為非剛性聯軸器。比如對使用橡膠彈性圈連接的聯軸器;比如引風機、送風機等設備。

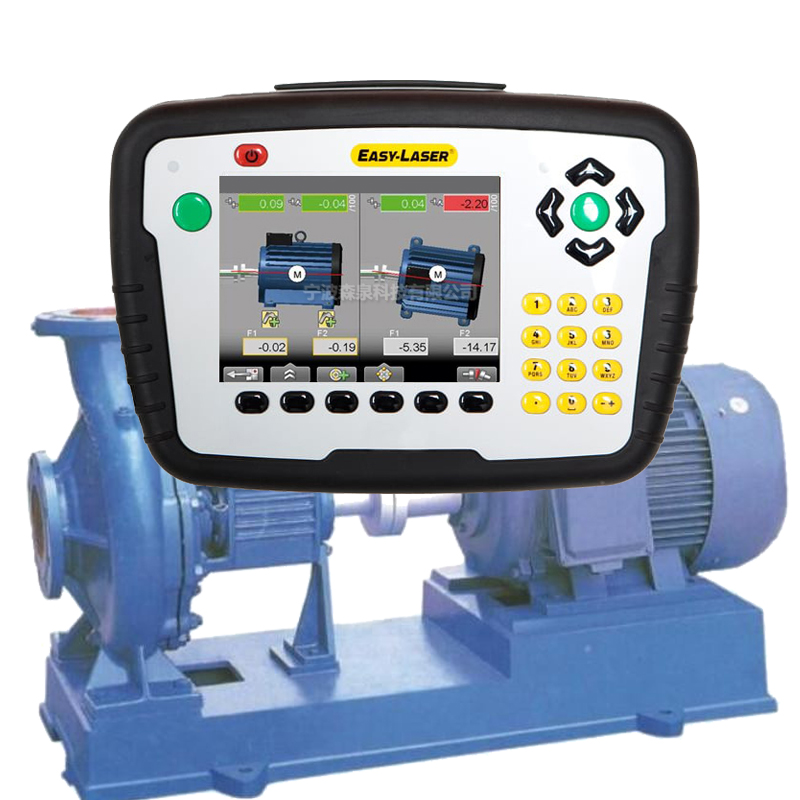

對于剛性聯軸器,使用滑動軸承的軸系不成立。比如汽輪發電機組聯軸器找正、透平機組找正,透平機同心度測量等設備。
一般找中心是這樣做的:把聯軸器脫開,測量外圓和端面偏差,認為外圓和端面的偏差就是軸系的不對中,其實這樣做是一種誤解。軸系同心度和平直度偏差才是軸系不對中的度量,軸系同心度和平直度偏差不是國內所講的聯軸器脫開后打出的外圓和端面偏差(國內所說的不對中),國內所講的不對中不引入激振力,但影響軸承的負荷分配,也可能使某個軸瓦有過大的預應力。
軸系同心度和平直度偏差指

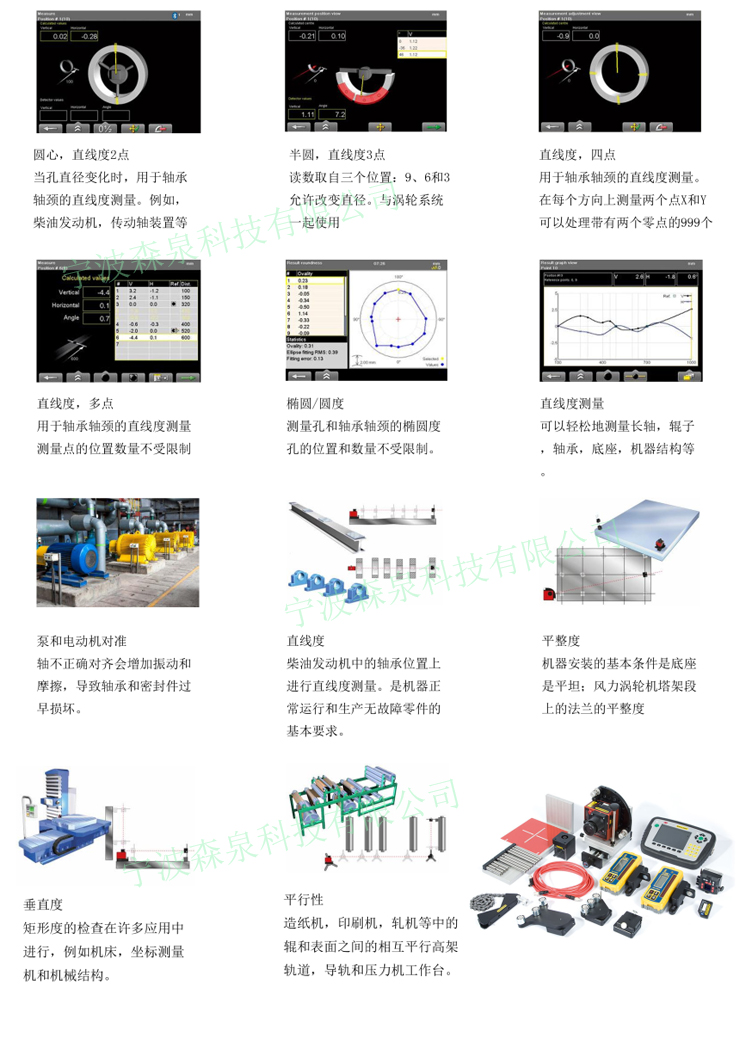

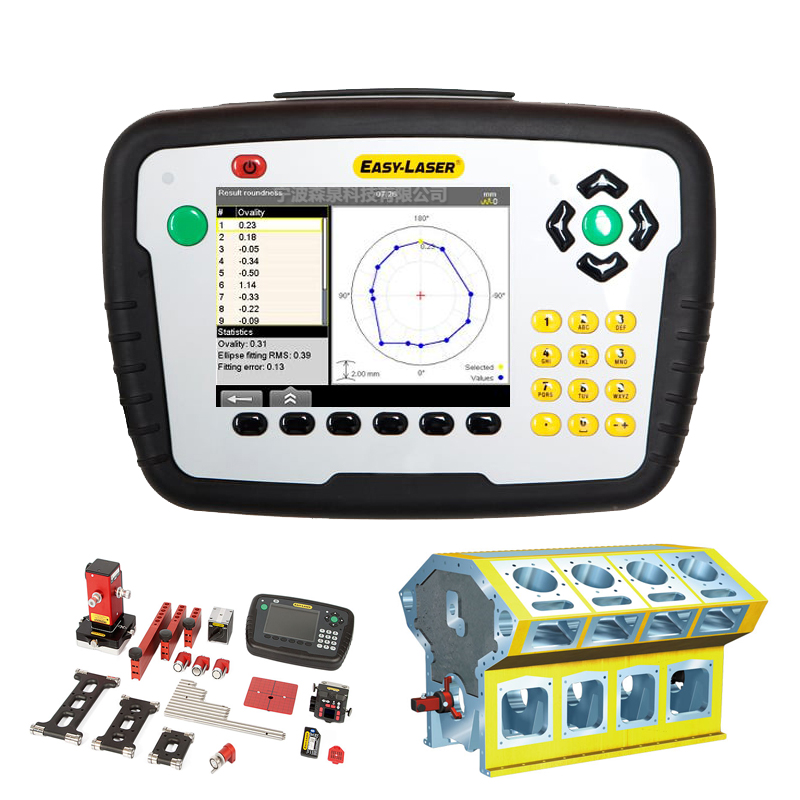

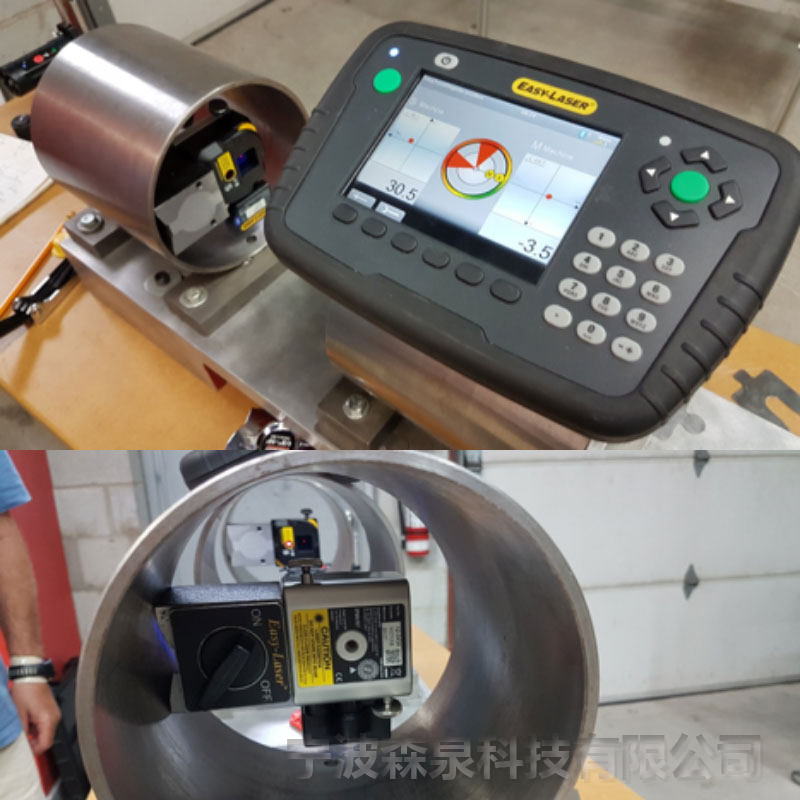

軸系同心度:兩半聯軸器止口或聯軸器節圓是否同心;或聯軸器節圓與軸頸是否同心。
軸系連接平直度:聯軸器端面與軸線是否垂直,即端面是否瓢偏。
機組正確的對中心包括:
轉子與汽缸或靜子的同心度;
軸系連接同心度和平直度;
機組中心不正與振動的關系
再次明確兩個概念:軸系不對中:兩半聯軸器止口或聯軸器節圓是否同心;或聯軸器節圓與軸頸是否同心,聯軸器端面與軸線是否垂直既端面是否瓢偏。
機組中心不正:轉子與汽缸或靜子的同心度;各軸承座標高及左右位置。
傳統概念將機組中心不正一直作為引起機組振動最主要的故障之一,由于外來語“不對中”的引入,進一步加深了這一傳統概念。據初步統計,因機組中心不正或不對中與振動的關系造成的誤診斷,占振動故障總的誤診斷的80%以上。所以為了避免誤診斷,提高故障診斷準確率,除應正確理解機組中心不正和不對中的實際含義外,還應明白傳統的機組不正和振動的關系,即機組一般大修中轉子找正和振動的關系。
