涂布機導輥平行度調整是確保涂布過程中材料均勻涂布的關鍵步驟。?
軋輥平行度測量,導軌平行度直線度測量,龍門架平行度測量,軸承直線度測量
1.平行度測量:用于測量軋輥、導軌、高架軌道、龍門架、金屬薄板切割機、生產線等平行度測量
2.直線度測量:長軸、軋輥、軸承、底坐多點直線度測量,以圖形方式和數字方式獲得水平和垂直對齊的結果。
3.平面度測量:用于測量(例如)機器底座、機器工作臺等的平面度/扭曲度測量
4.垂直度測量:用于測量機器和裝置的垂直度。
顯示單元E51
顯示器:5.7寸彩色3D顯示屏幕,背光 LED
顯示分辨率0.001 毫米
內置電池(固定)可充電的重型鋰離子
連接USB A、USB B、Easy-Laser? 裝置、充電器
工作溫度-10–50 °C
傳輸無線藍牙
內部存儲器可保存 >100 000 個測量值
幫助功能計算器,單位換算器
環境保護防護等級 65
尺寸寬x高x深:250x175x63 毫米 [9.8”x6.9”x2.5”]
重量(不含電池)1080 克
任意選擇兩個基數可以作為參考。
適用于直徑為 40 mm 的卷筒。
Easy-Laser? E975是一個非常通用的系統。 你也可以用它來測量水平、直線度和平面度
網格部分(吸盤),
底座的平面度和滾子的直線度。
測量方法

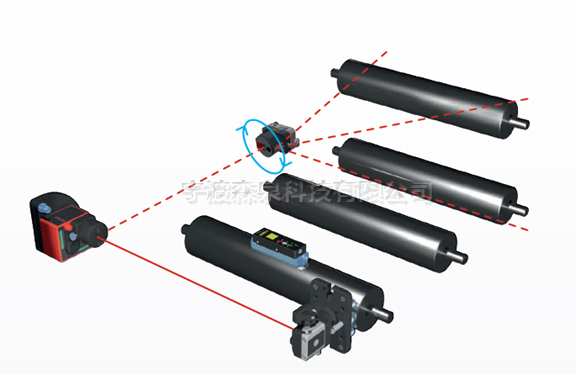

將激光束(參考)指向機器旁邊,然后通過五棱鏡將其偏轉 90° 朝向測量對象上的檢測器。 水平位置的測量值記錄在對象的兩端。 包含的精度等級用于垂直位置。

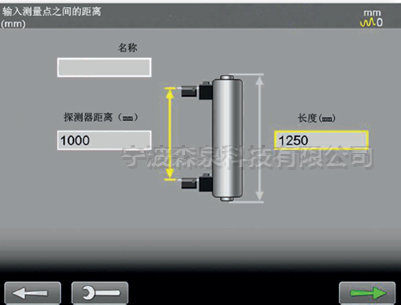

1.輸入距離:輸入測量點之間的距離和滾動的調整點,保存。

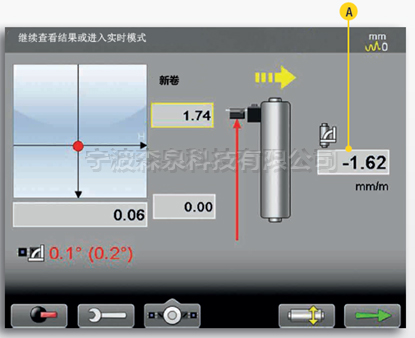

2.測量在兩端注冊值。 在第二點之后,角度如果需要,值會實時顯示 (A) 以便于調整。

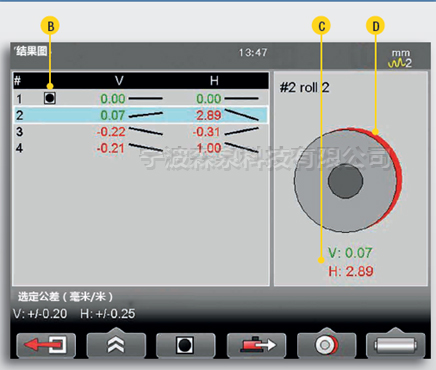

3. 結果:所有測量卷的結果都以圖形方式顯示并以數字形式在表格中。 參考對象標記 (B)。
角度值 (C)。 卷的圖形表示位置 (D)。

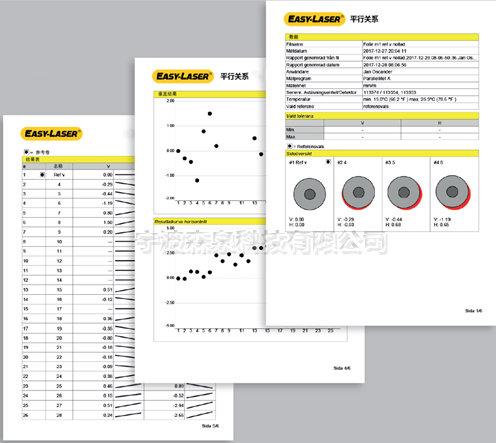

4.報告顯示
